F-NR-104 / 104E / 104P / 104PE / 108 / 108E / 108P — компактные IP-видеорегистраторы на 4 и 8 каналов, 1 HDD, до 6 Мп

Компактные NVR на 4 или 8 IP-камер до 6 Мп, H.265+, один SATA-диск, HDMI и VGA. Индекс E — со встроенными PoE-портами, P — в корпусе 200 × 200 × 48 мм.

Сетевые видеорегистраторы IFLOW F-NR-104 / F-NR-108

Модели семейства

Общие данныеОбщие параметры серии.

Сжатие	H.265+ / H.265 / H.264+ / H.264
Разрешение записи	до 6 Мп
Декодирование	4 канала @ 1080p (30 к/с) или 2 канала @ 4 Мп (30 к/с) или 1 канал @ 6 Мп (30 к/с)
Видеовыходы	HDMI × 1 и VGA × 1, одновременный вывод; до 1920 × 1080p / 60 Гц
Удалённое подключение	16
Сетевой интерфейс	1 × RJ45 auto 10/100M Ethernet
Протоколы	TCP / IP, DHCP, DNS, DDNS, NTP, SMTP, UPnP™, RTSP, ONVIF
USB	2 × USB 2.0 на задней панели
Тревожные вход / выход	нет
Потребляемая мощность	≤ 10 Вт
Рабочая температура	от -10 до +55 °C
Рабочая влажность	от 10 до 90 %
Масса	≤ 1 кг

F-NR-1044 канала, без PoE, корпус 265 × 223 × 48 мм.

IP-видеовходы	4; входная пропускная способность 40 Мбит/с, выходная 60 Мбит/с
SATA	1, до 8 ТБ
Питание	DC 12 В, 1.5 А
Размеры	265 × 223 × 48 мм

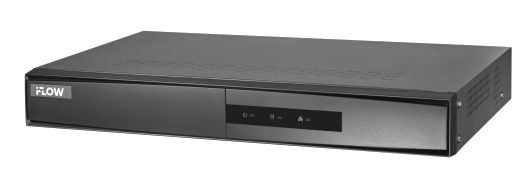

F-NR-104E4 канала со встроенными PoE-портами, корпус 265 × 223 × 48 мм.

IP-видеовходы	4; входная пропускная способность 40 Мбит/с, выходная 60 Мбит/с
PoE	4 × RJ45 10/100M, IEEE 802.3 af/at, до 36 Вт; дальность до 300 м
SATA	1, до 8 ТБ
Питание	DC 48 В, 1 A
Размеры	265 × 223 × 48 мм

F-NR-104P4 канала, без PoE, корпус 200 × 200 × 48 мм.

IP-видеовходы	4; входная пропускная способность 40 Мбит/с, выходная 60 Мбит/с
SATA	1, до 6 ТБ
Питание	DC 12 В, 1.5 А
Размеры	200 × 200 × 48 мм

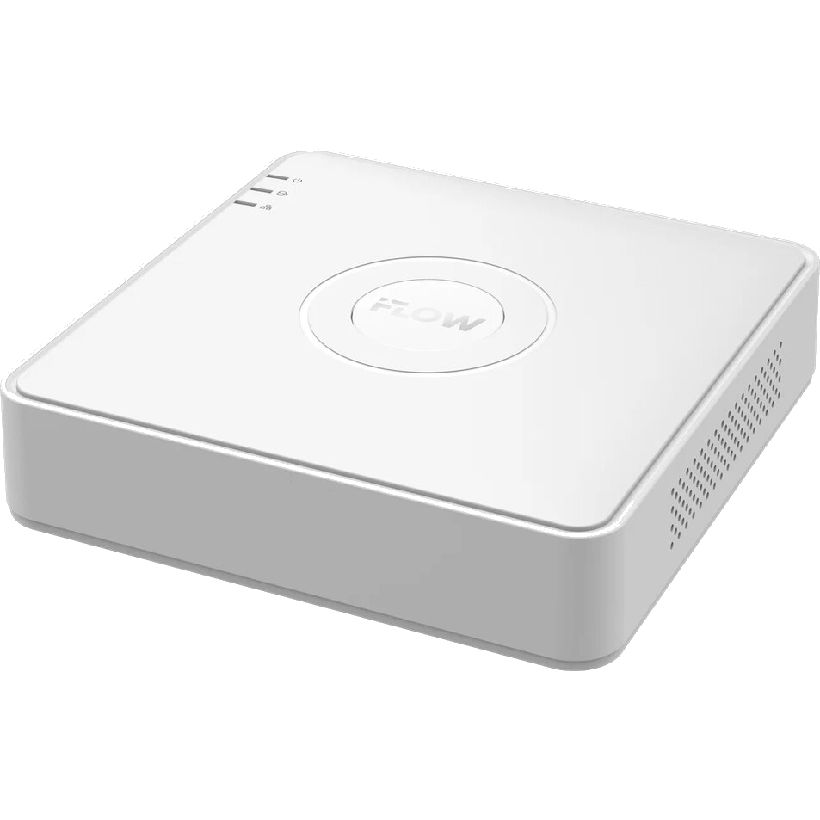

F-NR-104PE4 канала со встроенными PoE-портами, корпус 200 × 200 × 48 мм.

IP-видеовходы	4; входная пропускная способность 40 Мбит/с, выходная 60 Мбит/с
PoE	4 × RJ45 10/100M, IEEE 802.3 af/at, до 36 Вт; дальность до 300 м
SATA	1, до 6 ТБ
Питание	DC 48 В, 1 A
Размеры	200 × 200 × 48 мм

F-NR-1088 каналов, без PoE, корпус 265 × 223 × 48 мм.

IP-видеовходы	8; входная пропускная способность 60 Мбит/с, выходная 60 Мбит/с
SATA	1, до 8 ТБ
Питание	DC 12 В, 1.5 А
Размеры	265 × 223 × 48 мм

F-NR-108E8 каналов со встроенными PoE-портами, корпус 265 × 223 × 48 мм.

IP-видеовходы	8; входная пропускная способность 60 Мбит/с, выходная 60 Мбит/с
PoE	8 × RJ45 10/100M, IEEE 802.3 af/at, до 75 Вт; дальность до 300 м
SATA	1, до 8 ТБ
Питание	DC 48 В, 1.8 А
Размеры	265 × 223 × 48 мм

F-NR-108P8 каналов, без PoE, корпус 200 × 200 × 48 мм.

IP-видеовходы	8; входная пропускная способность 60 Мбит/с, выходная 60 Мбит/с
SATA	1, до 8 ТБ
Питание	DC 12 В, 1.5 А
Размеры	200 × 200 × 48 мм

Как это работает и подключается

Камеры ищутся и добавляются автоматически после активации устройства.
Интеллектуальные функции: обнаружение пересечения линии и вторжения (по аналитике камеры), интеллектуальный поиск по выбранной области видео, интеллектуальное воспроизведение.
Воспроизведение: 4 канала @ 1080p или 2 канала @ 4 Мп; синхронное воспроизведение 4 каналов.
Для сетевого управления есть приложение.

Монтаж

Адаптер питания 220/12 В (модели без PoE) или 220/48 В (модели E и PE) входит в комплект поставки.
Диск устанавливается один (SATA); ёмкость — по таблице моделей.
Все подключения — при отключённом питании; рекомендуется источник бесперебойного питания.

Примеры

Небольшой объект на 4 камеры с PoE

Модели E и PE питают камеры по встроенным PoE-портам (до 300 м по паспорту) — отдельные инжекторы не нужны.

Регистратор к уже имеющемуся PoE-коммутатору

Без индекса E камеры подключаются через сеть; регистратор принимает до 4 или 8 каналов.

Частые вопросы

Что означают буквы E и P?

E — встроенные PoE-порты (4 или 8); P — корпус 200 × 200 × 48 мм вместо 265 × 223 × 48 мм.

Сколько дисков?

Один SATA-диск.

Какие сетевые протоколы поддерживаются?

TCP / IP, DHCP, DNS, DDNS, NTP, SMTP, UPnP™, RTSP, ONVIF.

Нюансы и грабли

Ёмкость диска разная: до 8 ТБ у 104, 104E, 108, 108E, 108P, до 6 ТБ у 104P и 104PE.
Мощность PoE ограничена: до 36 Вт на 4 порта (104E, 104PE) и до 75 Вт на 8 портов (108E) — суммарно, а не на камеру.
Тревожных входов и выходов нет.
Не ставьте в замкнутые объёмы без отвода тепла и не подавайте на входы посторонние сигналы.
