IFLOW · видеорегистраторы
F-NR-204EX / 208X/2 / 208EX/2 / 216X/2 / 216EX/2 / 232X/2 — 4K IP-видеорегистраторы с распознаванием лиц, до 12 Мп
NVR 4K на 4–32 IP-камеры до 12 Мп с распознаванием лиц, защитой периметра и ANPR по камерам, HDMI 4K, тревожные вход/выход 4/1. Индекс E — со встроенным PoE.
Модели семейства
Общие данныеОбщие параметры серии.
| Сжатие | H.265 / H.265+ / H.264+ / H.264 |
| Разрешение записи | до 12 Мп |
| HDMI | 1 канал, до 4K (3840 × 2160) / 30 Гц |
| Аудио | выход RCA × 1 (линейный, 1 кОм); двусторонняя связь RCA × 1 |
| ИИ по камере | распознавание лиц, защита периметра, детекция падающих объектов, обнаружение движения 2.0, ANPR, VCA |
| Удалённое подключение | 128 |
| API | ONVIF |
| Тревожные вход / выход | 4 / 1 |
| USB | передняя панель 1 × USB 2.0; задняя панель 1 × USB 2.0 |
| Рабочая температура | от -10 до +55 °C |
| Рабочая влажность | от 10 до 90 % |
F-NR-204EX4 канала, 4 PoE-порта, 1 диск.
| IP-видеовходы | 4; входная 40 Мбит/с, выходная 80 Мбит/с |
| PoE | 4 × RJ45 10/100M, IEEE 802.3af/at, ≤ 50 Вт; дальность до 300 м |
| SATA | 1, до 10 ТБ |
| Распознавание лиц | библиотека до 5000 изображений; 1 канал 4 Мп; сравнение (камеры) — 2 канала |
| Декодирование | ИИ вкл.: 1 канал @ 12 Мп / 1 канал @ 8 Мп / 3 канала @ 4 Мп / 4 канала @ 1080p; ИИ выкл.: 1 канал @ 12 Мп / 2 канала @ 8 Мп / 4 канала @ 4 Мп |
| Питание | DC 48 В, 1.35 A; ≤ 10 Вт (без HDD и PoE выкл.) |
| Размеры | 320 × 240 × 48 мм; масса ≤ 1 кг (без HDD) |

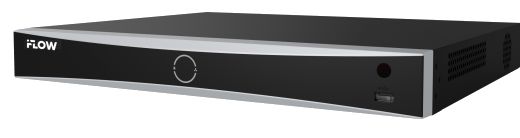

F-NR-208X/28 каналов, без PoE, 2 диска.
| IP-видеовходы | 8; входная 80 Мбит/с, выходная 160 Мбит/с |
| SATA | 2, до 10 ТБ каждый |
| Сеть | 1 × RJ45 10/100/1000 М |
| Распознавание лиц | до 16 библиотек, до 20 000 изображений; 1 канал 8 Мп; сравнение (камеры) — 4 канала |
| Декодирование | ИИ вкл.: 1 канал @ 12 Мп / 2 канала @ 8 Мп / 4 канала @ 4 Мп / 8 каналов @ 1080p; ИИ выкл.: 2 канала @ 12 Мп / 3 канала @ 8 Мп / 6 каналов @ 4 Мп / 8 каналов @ 1080p |
| Питание | DC 12 В, 3.3 A; ≤ 15 Вт (без HDD) |
| Размеры | 385 × 315 × 52 мм |
F-NR-208EX/28 каналов, 8 PoE-портов, 2 диска.
| IP-видеовходы | 8; входная 80 Мбит/с, выходная 160 Мбит/с |
| PoE | 8 × RJ45 10/100M, IEEE 802.3af/at, ≤ 80 Вт; дальность до 300 м |
| SATA | 2, до 10 ТБ каждый |
| Сеть | 1 × RJ45 10/100/1000 М |
| Распознавание лиц | до 16 библиотек, до 20 000 изображений; 1 канал 8 Мп; сравнение (камеры) — 4 канала |
| Декодирование | ИИ вкл.: 1 канал @ 12 Мп / 2 канала @ 8 Мп / 4 канала @ 4 Мп / 8 каналов @ 1080p; ИИ выкл.: 2 канала @ 12 Мп / 3 канала @ 8 Мп / 6 каналов @ 4 Мп / 12 каналов @ 1080p |
| Питание | DC 48 В, 2.5 A; ≤ 15 Вт (без HDD) |
| Размеры | 385 × 315 × 52 мм |
F-NR-216EX/216 каналов, 16 PoE-портов, 2 диска.
| IP-видеовходы | 16; входная 160 Мбит/с, выходная 160 Мбит/с |
| PoE | 16 × RJ45 10/100M, IEEE 802.3af/at, ≤ 200 Вт; дальность до 300 м |
| SATA | 2, до 10 ТБ каждый |
| Сеть | 1 × RJ45 10/100/1000 М |
| Распознавание лиц | до 16 библиотек, до 20 000 изображений; 1 канал 8 Мп; сравнение (камеры) — 4 канала |
| Декодирование | ИИ вкл.: 1 канал @ 12 Мп / 2 канала @ 8 Мп / 4 канала @ 4 Мп / 8 каналов @ 1080p; ИИ выкл.: 2 канала @ 12 Мп / 3 канала @ 8 Мп / 6 каналов @ 4 Мп / 12 каналов @ 1080p |
| Синхронное воспроизведение | 16 каналов |
| Питание | AC от 100 до 240 В, от 50 до 60 Гц; ≤ 15 Вт (без HDD и PoE выкл.) |
| Размеры | 385 × 315 × 52 мм; масса ≤ 3 кг (без HDD) |

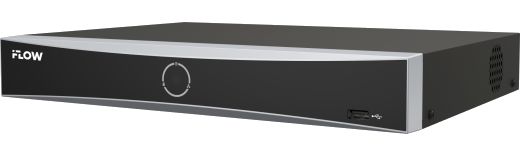

F-NR-216X/216 каналов, без PoE, 2 диска.
| IP-видеовходы | 16; входная 160 Мбит/с, выходная 160 Мбит/с |
| SATA | 2, до 10 ТБ каждый |
| Сеть | 1 × RJ45 10/100/1000 М |
| Распознавание лиц | до 16 библиотек, до 20 000 изображений; 1 канал 8 Мп; сравнение (камеры) — 4 канала |
| Декодирование | ИИ вкл.: 1 канал @ 12 Мп / 2 канала @ 8 Мп / 4 канала @ 4 Мп / 8 каналов @ 1080p; ИИ выкл.: 2 канала @ 12 Мп / 3 канала @ 8 Мп / 6 каналов @ 4 Мп / 12 каналов @ 1080p |
| Синхронное воспроизведение | 16 каналов |
| Питание | DC 12 В, 3.3 A; ≤ 15 Вт (без HDD) |
| Размеры | 385 × 315 × 52 мм |
F-NR-232X/232 канала, без PoE, 2 диска до 12 ТБ.
| IP-видеовходы | 32; входная 256 Мбит/с, выходная 160 Мбит/с |
| SATA | 2, до 12 ТБ каждый |
| Сеть | 1 × RJ45 10/100/1000 М |
| Распознавание лиц | до 16 библиотек, до 20 000 изображений; 1 канал 8 Мп; сравнение (камеры) — 4 канала |
| Декодирование | ИИ вкл.: 1 канал @ 12 Мп / 2 канала @ 8 Мп / 4 канала @ 4 Мп / 8 каналов @ 1080p; ИИ выкл.: 2 канала @ 12 Мп / 3 канала @ 8 Мп / 6 каналов @ 4 Мп / 12 каналов @ 1080p |
| Синхронное воспроизведение | 16 каналов |
| API | ONVIF (profile S/G); SDK |
| Аудиосжатие | G.711ulaw / G.711alaw / G.722 / G.726 / AAC |
| Питание | DC 12 В, 3.3 A; ≤ 15 Вт (без HDD) |
| Размеры | 385 × 315 × 52 мм |
Как это работает и подключается
- Камеры подключаются по Plug & Play; потоковое шифрование по TLS для более безопасной передачи данных.
- ИИ на самом устройстве: распознавание лиц, защита периметра, обнаружение движения (людей и ТС) — включение ИИ уменьшает число декодируемых каналов (см. таблицу).
- Интеллектуальный поиск по выбранной области в видео и интеллектуальное воспроизведение.
- В X/EX HDMI и VGA работают независимо; в 204EX по умолчанию синхронно, но настраиваются на независимый выход.
Монтаж
- Адаптер 220/48 В (204EX, 208EX/2) или 220/12 В (208X/2, 216X/2, 232X/2) входит в комплект поставки; 216EX/2 питается от AC от 100 до 240 В.
- Все подключения — при отключённом питании; рекомендуется источник бесперебойного питания.
- Совместимые браузеры: IE11, Chrome V57, Firefox V52, Safari V12, Edge V89 или новее.
Примеры
Вход в здание с распознаванием лиц
Регистратор сравнивает лица, захваченные камерой, с библиотекой изображений и позволяет искать их по видео.
Объект на 4 или 8 камер с PoE
204EX и 208EX/2 питают камеры по встроенным PoE-портам (до 300 м по паспорту).
Объект на 16 камер с PoE
216EX/2 питает до 16 камер по встроенным PoE-портам (до 300 м по паспорту), общая мощность PoE ≤ 200 Вт.
Частые вопросы
Чем X отличается от EX?
EX — со встроенными PoE-портами (в 208EX/2 их 8); X — без PoE.
Сколько изображений лиц хранит библиотека?
204EX — до 5000; 208X/2 и 208EX/2 — до 20 000 (до 16 библиотек).
Сколько каналов у старших моделей и какой у них накопитель?
216X/2 и 216EX/2 — 16 каналов, 232X/2 — 32 канала. У всех два SATA: до 10 ТБ каждый у 216-х, до 12 ТБ каждый у 232X/2.
Нюансы и грабли
- При включённом ИИ число декодируемых каналов меньше — проверяйте таблицу производительности декодирования.
- Мощность PoE общая: ≤ 50 Вт у 204EX, ≤ 80 Вт у 208EX/2.
- Паспорт указывает потребление «без HDD и PoE выкл.» — реальный расход выше.
- Не ставьте в замкнутые объёмы без отвода тепла.
- Мощность PoE общая: ≤ 200 Вт у 216EX/2 на 16 портов — считайте суммарное потребление камер.
- 232X/2: паспорт предупреждает, что функции распознавания лиц, обнаружения движения 2.0 и защиты периметра нельзя включить одновременно; в паспортах остальных моделей серии такого примечания нет, проверяйте на своей модели.
- Масса ≤ 1 кг (без HDD) у 216X/2 и 232X/2 совпадает с 204EX при корпусе 385 × 315 × 52 мм — как и у 208X/2, значение сомнительно, в таблицу не вынесено.
- Подписи аудио в паспортах расходятся: у 204EX указан один аудиовыход RCA (линейный, 1 кОм), у моделей /2 — аудиовыход RCA (2.0 В p-p, 1 кОм, при использовании аудиовхода) и отдельно двустороннее аудио RCA (линейный, 1 кОм); сверяйте разъёмы по месту.
- Синхронное воспроизведение: у 216X/2, 216EX/2 и 232X/2 — 16 каналов; у 208X/2 — 8 каналов (по паспортам).
