F-NR-216X/4 / 232X/4 / 264/4E — сетевые видеорегистраторы 4K 1.5U на 16, 32 и 64 канала, 4 HDD

NVR 4K в корпусе 1.5U на четыре SATA-диска до 10 или 16 ТБ, два гигабитных порта, RS-485 и RS-232. Модели X — с аналитикой SharpSense (16 и 32 канала), 264/4E — на 64 канала.

Сетевые видеорегистраторы 1.5U IFLOW F-NR-216X/4 / F-NR-232X/4 / F-NR-264/4E

Модели семейства

Общие данныеОбщие параметры регистраторов.

Сжатие	H.265+ / H.265 / H.264 / H.264+
Видеовыходы	HDMI × 1 до 4K (3840 × 2160) / 30 Гц; VGA × 1 до 1920 × 1080 / 60 Гц; независимый вывод HDMI / VGA
Накопители	4 × SATA
Сеть	2 × RJ45 10 / 100 / 1000 М; удалённое подключение 128
Интерфейсы	RS-485 × 2 (полудуплекс), RS-232 × 1; USB: передняя панель 2 × USB 2.0, задняя 1 × USB 3.0
Аудио	выход RCA × 1 (линейный, 1 кОм); двусторонняя связь RCA × 1 (2.0 В p-p, 1 кОм)
Питание	AC от 100 до 240 В, 50–60 Гц
Условия	от -10 до +55 °C, влажность от 10 до 90 %
Масса	≤ 5 кг (без HDD)

F-NR-216X/416 каналов, SharpSense, обнаружение движения 2.0, распознавание лиц.

IP-видеовходы	16; входная и выходная пропускная способность 160 Мбит/с
Накопители	до 10 ТБ каждый
Декодирование (ИИ выкл.)	2 канала @ 12 Мп / 3 канала @ 8 Мп / 6 каналов @ 4 Мп / 12 каналов @ 1080p
Распознавание лиц	1 канал, 8 Мп; сравнение 4 канала; до 16 библиотек, до 20 000 изображений
Тревожные вход / выход	16 / 4
Питание	≤ 20 Вт (без HDD)
Размеры	445 × 400 × 75 мм

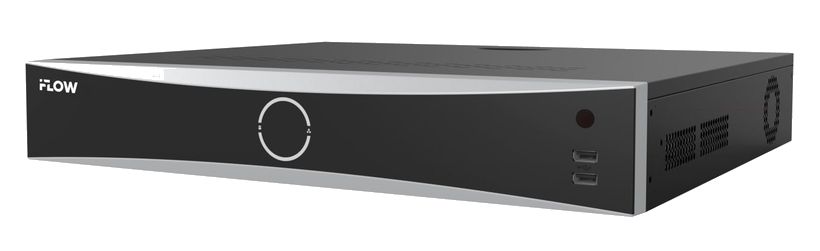

F-NR-232X/432 канала, SharpSense, 1.5U 4K.

IP-видеовходы	32; входная 256 Мбит/с, выходная 160 Мбит/с
Накопители	до 16 ТБ каждый
Декодирование (ИИ выкл.)	2 канала @ 12 Мп / 4 канала @ 8 Мп / 8 каналов @ 4 Мп / 16 каналов @ 1080p
Декодирование (ИИ вкл.)	2 канала @ 12 Мп / 3 канала @ 8 Мп / 6 каналов @ 4 Мп / 12 каналов @ 1080p
Память	системная 3 ГБ, eMMC 8 ГБ
API	ONVIF (profile S/G), SDK, ISAPI
Питание	≤ 20 Вт (без HDD)
Размеры	445 × 400 × 75 мм

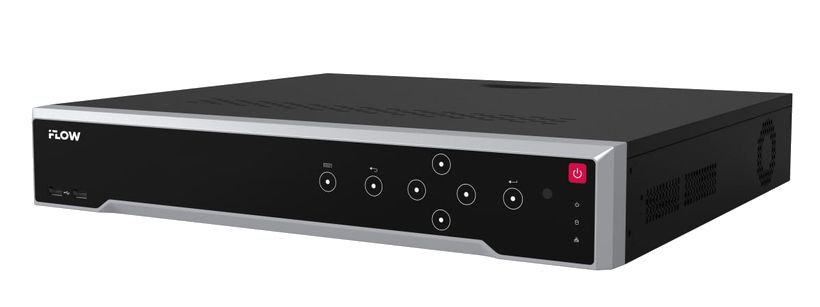

F-NR-264/4E64 канала, 4K, без аналитики SharpSense в паспорте, вход IP-динамика.

IP-видеовходы	64; входная 320 Мбит/с, выходная 100 Мбит/с
Вход IP-динамика	4 канала
Накопители	до 16 ТБ каждый
Декодирование	2 канала @ 12 Мп / 4 канала @ 8 Мп / 8 каналов @ 4 Мп / 16 каналов @ 1080p
Разделение окон просмотра	1 / 2 / 4 / 6 / 8 / 9 / 16 / 25 / 36 / 64 (64 — при 1080p и ниже)
Тревожные вход / выход	16 / 4
Питание	≤ 50 Вт (без HDD)
Размеры	440 × 389 × 72 мм

Как это работает и подключается

У моделей X обнаружение движения 2.0 — на всех каналах (по камере), защита периметра ИИ устройства — до 2 каналов, 4 Мп.
H.265+ по паспорту экономит место на диске, снижая затраты на 75 %; поддерживается шифрование потока TLS.
Для моделей X есть приложение для сетевого управления.

Монтаж

Регистратор 1.5U: 445 × 400 × 75 мм (264/4E — 440 × 389 × 72 мм); охлаждение не закрывать.
Все подключения — при отключённом питании; не подавайте на входы сигналы, не предусмотренные назначением.
Рекомендуется источник бесперебойного питания.
У моделей X тревожные входы и выходы и RS-485 в паспорте указаны одним разъёмом задней панели, RS-232 — отдельным.

Примеры

Объект на 16 или 32 камеры с аналитикой

216X/4 и 232X/4 принимают до 160 или 256 Мбит/с; людей и ТС по ИИ устройства распознают до 2 каналов.

Большая система на 64 камеры

264/4E принимает 64 канала до 320 Мбит/с, четыре диска до 16 ТБ.

Частые вопросы

Сколько дисков и какой ёмкости?

Четыре SATA: до 10 ТБ у 216X/4, до 16 ТБ у 232X/4 и 264/4E.

Чем 264/4E отличается от остальных?

64 канала, вход IP-динамика на 4 канала, корпус 440 × 389 × 72 мм; в паспорте нет аналитики SharpSense.

Нюансы и грабли

У 232X/4 в паспорте нет строки «тревожный вход / выход», а управляемый выход питания DC 12 В «не предусмотрен (предоставляется опционально)»; у 216X/4 и 264/4E тревожные вход / выход — 16 / 4.
Потребляемая мощность указана без HDD; у 264/4E ≤ 50 Вт, у моделей X ≤ 20 Вт.
Декодирование с включённым ИИ снижает число каналов: у 232X/4 с 16 до 12 каналов @ 1080p.
