F-NR-232/4 / F-NR-264/4 — сетевые видеорегистраторы 8K на 32 и 64 канала, 4 HDD, 1.5U

NVR на 32 или 64 IP-камеры до 32 Мп, два HDMI (до 8K и 4K), четыре SATA-диска до 16 ТБ и eSATA, тревожные 16/9, два гигабитных порта. Корпус 1.5U под 19″ стойку.

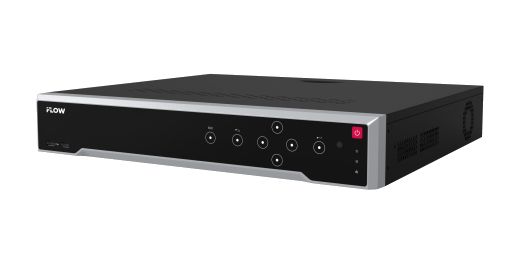

Сетевые видеорегистраторы 8K IFLOW F-NR-232/4 / F-NR-264/4

Модели семейства

Общие данныеОбщие параметры двух регистраторов.

Сжатие	H.265+ / H.265 / H.264+ / H.264; запись двойного потока
Разрешение записи	до 32 Мп (до 8 каналов 32 / 24 Мп IP-камер)
Видеовыходы	HDMI 1 до 8K (7680 × 4320) / 30 Гц; HDMI 2 до 4K (3840 × 2160) / 60 Гц (у 264/4 со сноской, см. подводные камни); VGA до 1920 × 1080 / 60 Гц; CVBS × 1 (BNC, 1.0 В p-p, 75 Ом)
Декодирование	2 канала @ 32 Мп + 2 канала @ 8 Мп / 10 каналов @ 8 Мп / 20 каналов @ 4 Мп / 40 каналов @ 1080p (30 к/с)
Синхронное воспроизведение	16 каналов
Накопители	4 × SATA до 16 ТБ каждый, 1 × eSATA
Сеть	2 × RJ45 10 / 100 / 1000 М; удалённое подключение 128; ONVIF
Интерфейсы	RS-485 × 2 (полудуплекс), RS-232 × 1; USB: передняя панель 2 × USB 2.0, задняя 1 × USB 3.0
Тревожные вход / выход	16 / 9
Управляемый выход питания	DC 12 В, 1 А для внешнего тревожного устройства; включается тревожным выходом 9
Питание	AC от 100 до 240 В, 50–60 Гц; ≤ 15 Вт (без HDD)
Корпус	1.5U, 19″ в стойку; 445 × 400 × 75 мм; масса ≤ 5 кг (без HDD)
Условия	от -10 до +55 °C, влажность от 10 до 90 %

F-NR-232/432 IP-канала.

IP-видеовходы	32
Пропускная способность	входная 320 Мбит/с, выходная 400 Мбит/с

F-NR-264/464 IP-канала.

IP-видеовходы	64
Пропускная способность	входная 400 Мбит/с, выходная 400 Мбит/с

Как это работает и подключается

Независимые выходы HDMI и VGA; режим вывода — одновременный HDMI 1 / VGA и независимый HDMI 2 / VGA (232/4) или HDMI 1 / HDMI 2 (264/4).
Интеллектуальные функции берутся с камер: VCA-события (обнаружение движения, пересечение линии, вторжение), тепловые карты, ANPR, подсчёт людей.
POS: наложение информации при просмотре в реальном времени и воспроизведении, запуск записи и тревоги по команде POS-оборудования.
Поддерживаются потоковое шифрование TLS, двойная проверка при воспроизведении и загрузке, веб-доступ без плагина.

Монтаж

Регистратор 1.5U в 19″ стойку: 445 × 400 × 75 мм; обеспечьте охлаждение, не ставьте рядом с источниками тепла и в замкнутых объёмах.
Все подключения — при отключённом питании; не подавайте на входы сигналы, не предусмотренные назначением.
Рекомендуется источник бесперебойного питания.
Выход DC 12 В на задней панели управляется тревожным выходом 9.

Примеры

Объект на 32 камеры

F-NR-232/4 принимает до 320 Мбит/с и подключает до 32 каналов.

Большая система на 64 камеры

F-NR-264/4 — 64 канала до 400 Мбит/с; два HDMI дают 8K или два 4K.

Частые вопросы

Чем 232/4 отличается от 264/4?

Числом каналов: 32 и 64; у 232/4 входная пропускная способность 320 Мбит/с, у 264/4 — 400 Мбит/с. Основные параметры в паспортах совпадают.

Сколько дисков?

Четыре SATA до 16 ТБ каждый и один eSATA.

Нюансы и грабли

У F-NR-264/4 в перечне форматов HDMI 2 указан 4K / 60 Гц, а в сноске — максимум 1080p; HDMI 1 — 8K. Для вывода на два монитора планируйте 1080p на HDMI 2.
Тип RAID в паспортах не указан («-»).
Питание ≤ 15 Вт указано без HDD; диски потребляют отдельно.
До 8 каналов 32 / 24 Мп — предел по числу таких камер.
