F-PA-64401P / F-PA-96401PS — беспроводные охранные панели PRO на 64 и 96 зон, 868 МГц, LAN / Wi-Fi / GPRS (3/4G)
Охранные панели PRO внутри помещений: 64 или 96 беспроводных зон, радиоканал 868 МГц Tri-X / Cam-X с AES-128, LAN, Wi-Fi, GPRS или 3/4G, резервная литиевая батарея 4520 мА·ч.
Модели семейства
Общие данныеОбщие параметры панелей.
| Назначение | беспроводная охранная система для помещений, основная сеть передачи LAN / Wi-Fi |
| Радиоканал | 868 МГц, Tri-X / Cam-X, двусторонняя связь, шифрование AES-128, скачкообразная смена частоты; мощность передатчика не более 10 дБм |
| Wi-Fi | 2,4 ГГц, мощность не более 20 дБм |
| Протоколы на ПЦН | SIA DC09 (SIA 2, Contact ID), Sur-Gard, Ademco 685; верификация видео и удалённое управление |
| Питание | встроенный блок AC 100–240 В, 50 / 60 Гц, 0,2–0,09 А; встроенная литиевая батарея 4520 мА·ч |
| Журнал | 5000 записей |
| Размеры / масса | 170.0 × 170.0 × 38.6 мм, 557.5 г |
| Корпус | пластик, белый; светодиодная индикация состояния |
| Условия | от -10 до +55 °C; батарею нельзя заряжать при температуре ниже 10 °C |
| Интерфейсы | RS-232, проводная сеть, встроенный динамик; голосовые предупреждения |
F-PA-64401PПанель на 64 беспроводные зоны, сеть: LAN, Wi-Fi, GPRS.
| Зоны | 64 (до 48 PIR-датчиков со встроенной камерой) |
| Брелоки / метки | 32 / 32 |
| Повторители / оповещатели | 2 / 4 |
| Клавиатуры и считыватели | 8 (включая считыватель меток) |
| Пользователи | 30 + 1 администратор + 1 установщик |
| Области | 16 |
| Связь | TCP / IP, Wi-Fi, GPRS; слот SIM-карты — один |
| Работа от батареи | до 10 часов при нормальной температуре (паспорт) |

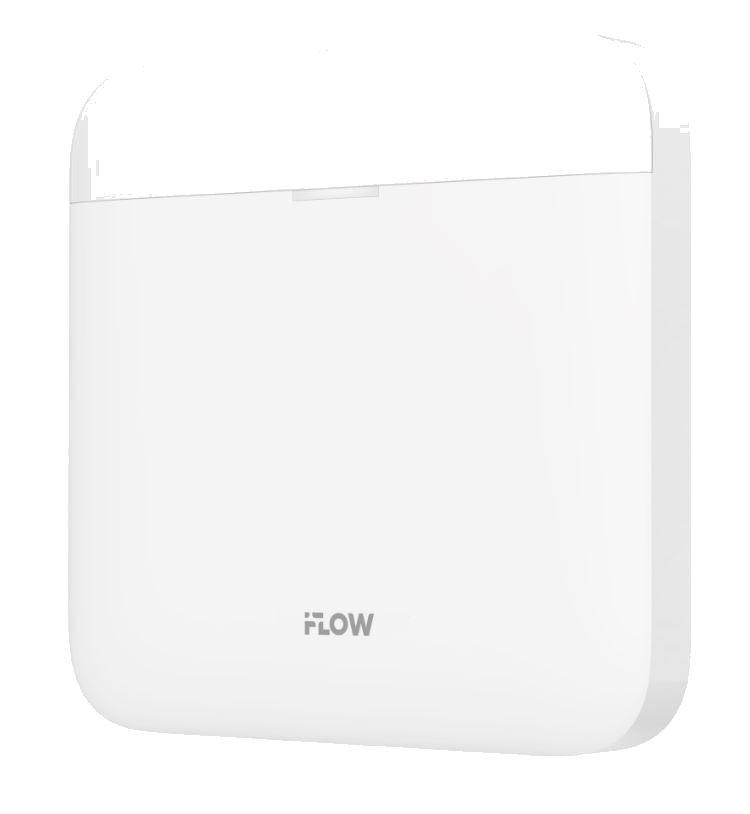

F-PA-96401PSПанель на 96 беспроводных зон, 3/4G, встроенный считыватель MIFARE.
| Зоны | 96 (до 48 внутренних извещателей) |
| Брелоки / метки | 48 / 48 |
| Повторители / оповещатели | 4 / 6 (3 внутри помещений + 3 снаружи) |
| Клавиатуры и считыватели | 8 (включая считыватель меток) |
| Пользователи | 46 + 1 администратор + 1 установщик |
| Области | 32 |
| Связь | TCP / IP, Wi-Fi, 3/4G; слота SIM-карты два |
| Считыватель | встроенный, MIFARE, 13.56 МГц, ≤300 мВт |
| Многофункциональные передатчики | 6 |
| Короткие видео | 4 |
| Работа от батареи | до 12 часов при нормальной температуре |
Как это работает и подключается
- Активация — через Hik-ProConnect (установщик создаёт объект и добавляет панель) или Hik-Connect: по LAN или SIM (4G / GPRS) либо по Wi-Fi. Панель добавляется по QR-коду на этикетке.
- Для Wi-Fi панель сама поднимает точку доступа «HAP_серийный номер»; для смены сети сначала смените домашний Wi-Fi, затем нажмите RESET на задней стороне панели — прозвучит голосовое сообщение о режиме точки доступа.
- Постановка на охрану: клавиатурой, брелоком, меткой, ПО или мобильным клиентом. Через 5 секунд панель запросит результат и отправит отчёт о постановке.
- SMS-управление: {команда}{тип операции}{цель}; команда 2 цифры: 00 — снятие, 01 — полная охрана, 02 — частичная, 03 — отключение тревоги; тип операции 1 — области; цель — не более 3 цифр, 0 — все области.
- Типы зон в веб-клиенте: мгновенная, отсроченная (задержка на вход и выход), тревожная, зона слежения, переключатель, отключённая, круглосуточная, по таймауту (от 1 до 599 с); есть перекрёстная зона, двойное срабатывание, беззвучная тревога.
- Задержка на вход по EN 50131-1 — не более 45 с.
Монтаж
- Не ставьте панель на металлические поверхности и не используйте металлические покрытия; не размещайте непосредственно на земле. В радиусе 50 см вокруг устройства не должно быть препятствий, кроме поверхности установки. Рекомендуется вертикальная установка.
- Ретранслятор ставят между панелью и периферийным устройством. Перед установкой проверьте уровень сигнала: зелёный индикатор — место подходит, датчик руками не закрывайте.
- RSSI периферии: сильный — выше 120 (зелёный), средний — от 81 до 120 (жёлтый), слабый — от 60 до 80 (красный, не рекомендуется), 0–59 — не подходит. Периферию ставьте только при уровне выше 80; для лучшей работы — 120 и выше.
- Зону с неисправностью панель при постановке не примет, пока не включена принудительная постановка или зона не вернулась в норму.
Примеры
Офис, магазин, склад
РЭ называет сценарии мониторинга офисов, фабрик, магазинов, складских помещений; тревоги идут в приложение, на email, SMS или звонком.
Верификация видео
Видео с PIR-датчиков со встроенной камерой отправляется в приложение и на почту; панель поддерживает верификацию видео на ПЦН.
Частые вопросы
Чем 96401PS отличается от 64401P?
96 зон вместо 64, 48 брелоков вместо 32, 32 области вместо 16, два слота SIM и 3/4G, встроенный считыватель MIFARE.
Какие протоколы передачи на ПЦН?
SIA DC09 (SIA 2 и Contact ID), Sur-Gard, Ademco 685; ISUP5.0 для сторонней платформы.
Нюансы и грабли
- Время работы от батареи: в паспорте 64401P — до 10 часов, в общем РЭ — 12 часов; у 96401PS в паспорте 12 часов. Батарею нельзя заряжать при температуре ниже 10 °C — адаптер должен быть подключён.
- РЭ написано для семейства: в нём упоминаются проводные зоны, PD6662 и другие модели панелей — эти возможности не относятся к 64401P по паспорту, берите ТТХ из паспорта.
- Если в зоне разряжена батарея датчика — зона «без связи»; проверьте заряд, замените батарею.
- Датчик в состоянии «саботаж» — удерживайте кнопку тампера; при тревоге в зоне — перезапустите извещатель.
- Не удаётся войти в режим регистрации — панель в режиме точки доступа (Hotspot): переведите в режим Station.
Документация
- IFLOW — паспорт F-PA-64401P
- IFLOW — руководство пользователя охранной панели (общее для семейства)
- IFLOW — паспорт F-PA-96401PS
