F-PD-401D12P / F-PD-401PG12P — беспроводные комбинированные извещатели: ИК + СВЧ и ИК + разбитие стекла

Два беспроводных извещателя «2 в 1» в одном корпусе, 12 м / 85.9°, радиоканал 868 МГц Tri-X. D12P сочетает ИК и СВЧ 24 ГГц, PG12P — ИК и акустику разбития стекла.

Беспроводные комбинированные извещатели IFLOW F-PD-401D12P / F-PD-401PG12P

Модели семейства

Общие данныеОбщие параметры двух извещателей.

Радиоканал	Tri-X, 868 МГц, шифрование AES-128, автопереключение РЧ-канала
Дальность связи	1.6 км на открытом пространстве
Регистрация	включением, удалённым вводом ID, по QR-коду
ИК-канал	12 м, 85.9°, скорость цели от 0.3 до 2 м/с, фильтр белого света 6500 лк
Чувствительность ИК	автоматическая / высокая / домашние животные; фильтрация до 30 кг
Размеры	65.5 × 103 × 48.5 мм
Высота установки	от 1.8 до 2.4 м, на стену
Условия	от -10 до +55 °C, хранение от -20 до +60 °C, влажность от 10 до 90 %
Кронштейны	F-AY50001 (стена), F-AY50002 (потолок) — опция

F-PD-401D12PИК + СВЧ: тревога при подтверждении движения двумя каналами обнаружения.

Метод детекции	пассивный ИК-датчик и СВЧ-датчик
СВЧ	24 ГГц (от 24.15 до 24.25 ГГц); мощность передатчика СВЧ не более 20 дБм
LED	зелёный (ИК), красный (СВЧ), синий (тревога)
Питание	CR123A × 2, срок службы до 5 лет
Масса	141 г

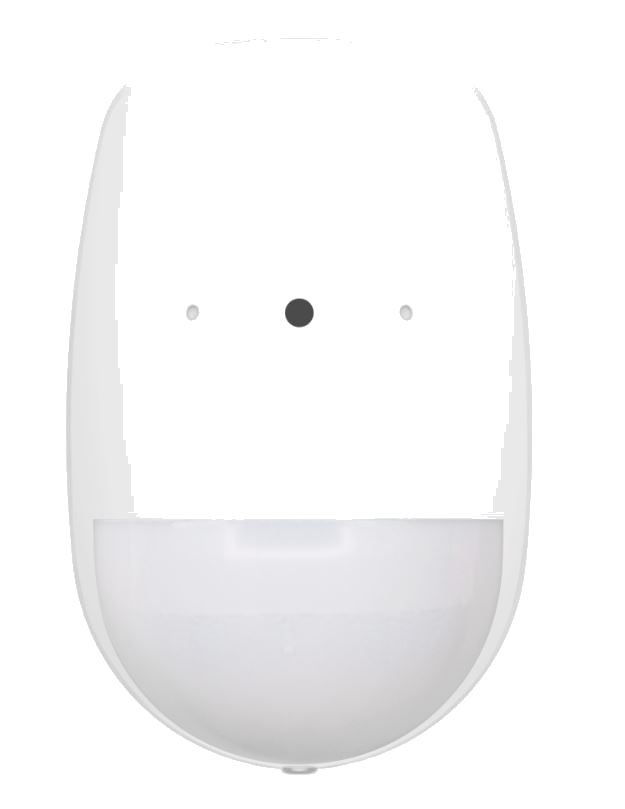

F-PD-401PG12PИК + акустический датчик разбития стекла.

Метод детекции	ИК-датчик и акустический датчик
Разбитие стекла	дальность 8 м, 120°; чувствительность 2 м / 4 м / 6 м / 8 м
Стекло	термополированное, листовое, закалённое, армированное, многослойное, стеклопакет; толщина от 2.4 до 6.4 мм; размер от 0.3 × 0.3 м до 3 × 3 м
LED	зелёный (ИК), красный (разбитие стекла), синий (тревога)
Питание	CR123A × 2, срок службы до 4 лет
Масса	134 г

Как это работает и подключается

Извещатель регистрируется на охранной панели: в приложении войдите в режим регистрации панели, снимите заднюю панель и включите питание. Либо добавьте по QR-коду или серийному номеру.
Для D12P после регистрации включается режим диагностики на 3 минуты: пройдите в зоне обнаружения, синий LED — положение правильное.
У D12P в РЭ приведены 52 зоны и 4 плоскости обнаружения.
Настройка — через приложение (удалённо).

Монтаж

Проверьте уровень сигнала в режиме проверки сигнала панели: зелёный 3 с — сильный, оранжевый — средний, красный — слабый, мигающий красный — сбой.
Заднюю панель крепят четырьмя винтами; крепление должно выдерживать силу втрое больше веса извещателя, но не менее 50 Н.
Установка на двусторонний скотч и на потолочный кронштейн не соответствует требованиям EN.
Форматирование D12P: включите питание, удерживая переключатель тампера 8 с; красный LED мигнёт 3 раза.
Повторная регистрация D12P: удерживая кнопку тампера, выключите и включите питание.

Примеры

Помещение с риском ложных срабатываний от ИК

D12P добавляет к ИК-каналу СВЧ-датчик 24 ГГц.

Помещение с остеклением

PG12P в одном корпусе контролирует движение и разбитие стекла на расстоянии до 8 м.

Частые вопросы

Какая частота у СВЧ-канала D12P?

24 ГГц, от 24.15 до 24.25 ГГц.

Какое стекло контролирует PG12P?

Термополированное, листовое, закалённое, армированное, многослойное и стеклопакет толщиной от 2.4 до 6.4 мм.

Нюансы и грабли

D12P: в паспорте красный LED — СВЧ-датчик, в РЭ СВЧ показан оранжевым. Дальность связи в РЭ опечатана «16 км», верно 1.6 км (паспорт).
Защита от животных у D12P по РЭ — до 30 кг при высоте животного менее 40 см.
Срок батареи в режиме ожидания: у PG12P до 4 лет, у D12P до 5 лет.
Для PG12P есть только паспорт: процедуры проверки чувствительности по стеклу в нём нет.
