IFLOW · магнитоконтактные извещатели

F-PD-401MC / F-PD-401MCK — беспроводные магнитоконтактные извещатели открытия, MCK — ещё с датчиком удара и наклона

Тонкие беспроводные СМК для двери или окна, радиоканал 868 МГц Tri-X с AES-128. MC — только геркон и вход для проводного датчика; MCK добавляет датчик удара и наклона.

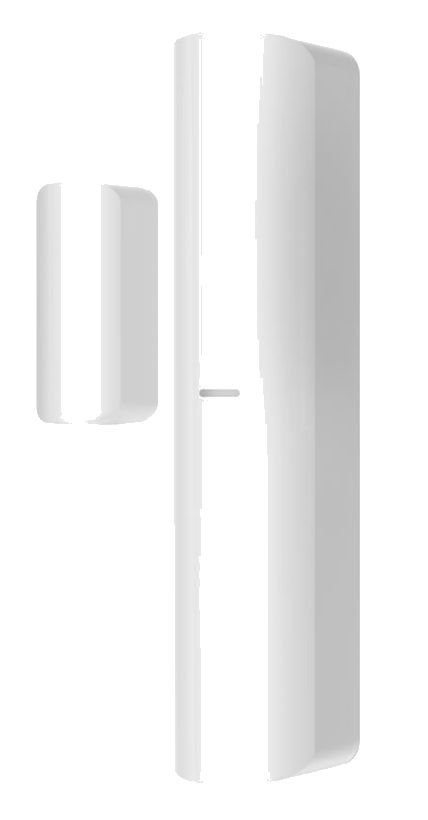

Беспроводные магнитоконтактные извещатели IFLOW F-PD-401MC / F-PD-401MCK

Модели семейства

Общие данныеОбщие параметры двух извещателей.

Радиоканал	Tri-X, 868 МГц, шифрование AES-128, автопереключение РЧ-канала
Дальность связи	1.6 км на открытом пространстве
Регистрация	включением, удалённым вводом ID, по QR-коду
Размеры	извещатель 22.5 × 103 × 23.2 мм, магнит 13 × 34.4 × 11.4 мм
Питание	батарея CR123A × 1
Условия	от -10 до +55 °C, хранение от -20 до +60 °C, влажность от 10 до 90 %
Применение	внутри помещений; тампер защищает переднюю и заднюю панель

F-PD-401MCСМК открытия двери или окна с входом для проводного датчика.

Метод детекции	открытие двери
Рабочая зона срабатывания	максимум 43 мм
Тревожный вход	нормально разомкнутый, нормально замкнутый, подсчёт импульсов
LED	синий (тревога)
Срок батареи	до 5 лет в режиме ожидания
Масса	59 г

F-PD-401MCKСМК «2 в 1»: открытие плюс датчик удара и наклона, два внешних входа.

Метод детекции	открытый контакт, датчик вибрации
Удар	чувствительность высокая / нормальная / низкая
Наклон	до 25° (в РЭ — от 5 до 25°, задаётся в мобильном клиенте)
Внешние входы	2; NC / NO / рольставни / тампер
Счётчик импульсов	от 2 до 30, время ожидания от 10 до 60 с
Чувствительность входа	высокая 1 мс, стандартная 300 мс
LED	зелёный (МК), оранжевый (наклон), красный (удар), синий (тревога)
Срок батареи	до 3 лет в режиме ожидания
Масса	60 г

Как это работает и подключается

Регистрация: в приложении войдите в режим регистрации панели, включите извещатель — он добавится сам. Либо по QR-коду или серийному номеру.
После регистрации у MCK запускается диагностика, LED горит красным. Отсоедините контакт и проверьте расстояние срабатывания по таблице производительности из РЭ; затем в тестовом режиме проверьте удар и наклон.
Чувствительность удара у MCK по РЭ: высокая — бетон, средняя — дерево, низкая — окна. Для проверки удара постучите в дверь так, чтобы синий LED оставался синим 2 с.
Каждый из двух внешних входов MCK настраивается как NC / NO / тампер / импульсный.

Монтаж

Датчик и магнит ставят на край двери или окна на одном уровне с краем, линии позиционирования выровняйте.
Заднюю панель крепят двумя винтами либо двусторонним скотчем толщиной не более 1 мм (иначе тампер работает неверно). Скотч не соответствует EN и не рекомендуется, если включено обнаружение удара.
Кабель внешнего входа (по необходимости) выводится через кабельное отверстие.
Форматирование MCK: выньте батарею, нажмите и держите тампер и одновременно включите датчик; красный LED мигнёт 3 раза.

Примеры

Дверь или окно в охране периметра

Тревога при открытии: у MCK РЭ называет срабатывание, когда расстояние между датчиком и магнитом больше 3 см.

Проводной датчик на беспроводной системе

К входу MC или двум входам MCK подключают проводные датчики и расширяют зону без новой проводки до панели.

Частые вопросы

Чем MCK отличается от MC?

MCK добавляет датчик удара и наклона и два внешних входа; срок батареи у него до 3 лет против 5 у MC.

Можно ли ставить MC на двери с металлическим основанием?

Да, по паспорту извещатель устанавливается на все типы дверей, включая металлические.

Нюансы и грабли

Для MC паспорт даёт рабочую зону срабатывания «максимум 43 мм», а РЭ MCK говорит о тревоге при расстоянии более 3 см; фактическое расстояние зависит от оси и направления — проверяйте по таблице РЭ (по оси Z+ при удалении магнита — 43 мм).
Обнаружение наклона применимо только в сценах с углом обзора по горизонтали или по вертикали.
В приложении у MCK переключатель «Магнитоконтактные датчики» помечен в РЭ как не разрешённый в соответствии с EN.
Срок батареи у MC до 5 лет, у MCK до 3 лет.
