F-PD-401P15P / F-PD-401C15 — беспроводные ИК-извещатели для помещений: объёмный и «штора»

Два беспроводных PIR-извещателя в одном корпусе, радиоканал 868 МГц Tri-X с AES-128. P15P — объёмный, 15 м; C15 — «штора» 15 м. Питание от одной CR123A, срок до 5 лет.

Беспроводные ИК-извещатели IFLOW F-PD-401P15P / F-PD-401C15

Модели семейства

Общие данныеОбщие параметры двух извещателей.

Радиоканал	Tri-X, 868 МГц, двусторонняя связь, шифрование AES-128, автопереключение РЧ-канала
Дальность связи	1.6 км на открытом пространстве
Регистрация	включением питания, удалённым вводом ID, по QR-коду
Питание	батарея CR123A × 1, срок службы до 5 лет в режиме ожидания
Тампер	защита передней и задней панели
Условия	от -10 до +55 °C, хранение от -20 до +60 °C, влажность от 10 до 90 %
Размеры и масса	65.5 × 103 × 48.5 мм, 128 г
Крепление	на стену; кронштейн для стены (F-AY50001) и потолка (F-AY50002) — опция

F-PD-401P15PОбъёмный ИК-извещатель с фильтрацией срабатываний на домашних животных.

Дальность / угол	15 м, 90° (по паспорту)
Скорость цели	от 0.3 до 2 м/с
Чувствительность	автоматическая / высокая / домашние животные
Животные	фильтрация срабатываний до 30 кг
Фильтр белого света	6500 лк
Высота установки	от 1.8 до 2.4 м
Индикатор	синий LED (тревога)

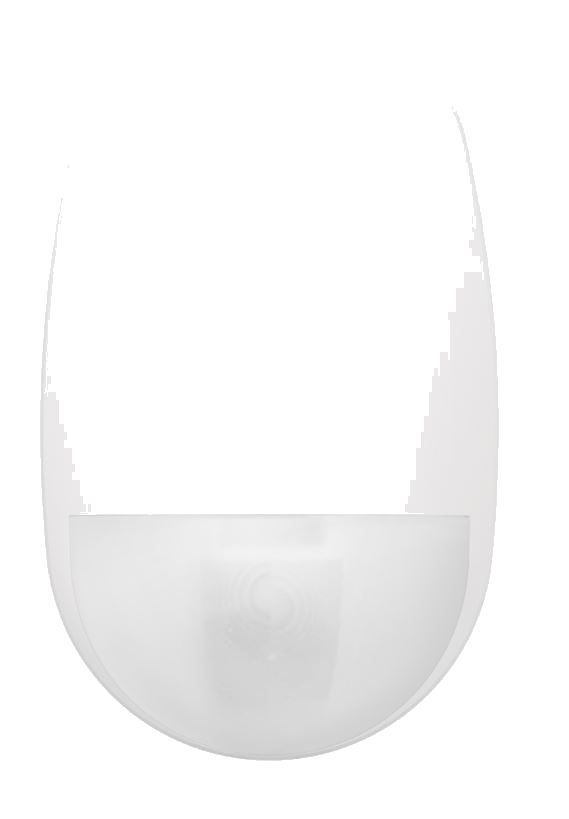

F-PD-401C15ИК-извещатель типа «штора» для защиты проёмов и периметра помещения.

Дальность / угол	15 м, 6.3°
Защищаемая зона	«штора» шириной до 15 м и длиной до 3.6 м
Скорость цели	от 0.3 до 2 м/с
Животные	фильтрации нет
Фильтр белого света	6500 лк
Высота установки	от 2.4 до 3.6 м
Зон / плоскостей	18 областей, 8 плоскостей (РЭ)

Как это работает и подключается

Извещатель регистрируется на охранной панели: в приложении войдите в режим регистрации панели, снимите заднюю панель и включите питание — устройство добавится само. Либо добавьте по QR-коду или серийному номеру. Регистрация обычно занимает от 3 до 10 с, максимум 3 мин.
Уровень сигнала проверяется в режиме проверки сигнала панели: зелёный свет 3 с — сильный, оранжевый — средний, красный — слабый, мигающий красный — ошибка.
После регистрации извещатель 3 минуты находится в режиме диагностики: пройдите в зоне обнаружения, синий LED означает правильное положение.
В приложении настраиваются тип зоны, ночной режим, звонок, беззвучная тревога, двойное и перекрёстное срабатывание, привязка камеры, LED, частота опроса, тонкая настройка чувствительности, обход.

Монтаж

Перед креплением проверьте уровень сигнала. Закрепите заднюю панель четырьмя винтами; дополнительная сила, которую должно выдерживать крепление, — втрое больше веса извещателя, но не менее 50 Н.
Двусторонний скотч РЭ допускает, но такой монтаж не соответствует EN. Кронштейн на потолок тоже не соответствует требованиям EN.
Форматирование (сброс): включите устройство, удерживая переключатель тампера 8 с; по завершении красный LED мигнёт 3 раза.
Для повторной регистрации удерживайте кнопку тампера, выключите питание и включите снова.

Примеры

Помещение с домашним животным

P15P в режиме чувствительности «домашние животные» отфильтровывает срабатывания на животных до 30 кг.

Защита окна или проёма

C15 даёт узкую «штору» шириной до 15 м; у него нет фильтрации срабатываний на животных.

Частые вопросы

Чем P15P отличается от C15?

P15P — объёмный извещатель 15 м / 90° с фильтрацией по животным до 30 кг; C15 — «штора» 15 м / 6.3° без такой фильтрации.

Как сбросить извещатель к заводским настройкам?

Включить питание, удерживая переключатель тампера 8 с, до трёх красных вспышек LED.

Нюансы и грабли

Паспорт и РЭ расходятся: у P15P в паспорте угол 90° и 868 МГц, в РЭ — 85.9°, 52 зоны, «15 м (12 м соответствует сертификации EN)» и 433 / 868 МГц с дальностью 1.2 км на 433 МГц. Для проекта с EN берите 12 м.
У C15 высота установки в паспорте от 2.4 до 3.6 м, в РЭ — от 1.8 до 3 м; дальность связи в РЭ опечатана «16 км» (в паспорте 1.6 км).
Срок батареи до 5 лет указан для режима ожидания.
Дальность связи 1.6 км — на открытом пространстве; в здании рассчитывайте по уровню сигнала, а не по этой цифре.
