F-PD-401P18 / F-PD-401C10AM — беспроводные уличные ИК-извещатели IP65: двойной объёмный и «штора» с антимаскированием

Два беспроводных ИК-извещателя IP65 для установки снаружи, радиоканал 868 МГц Tri-X. P18 — два PIR-датчика, 18 м / 90°; C10AM — тонкая «штора» с активным антимаскированием.

Беспроводные уличные ИК-извещатели IFLOW F-PD-401P18 / F-PD-401C10AM

Модели семейства

Общие данныеОбщие параметры двух извещателей.

Радиоканал	Tri-X, 868 МГц, шифрование AES-128, автопереключение РЧ-канала
Дальность связи	1.6 км на открытом пространстве
Регистрация	включением, удалённым вводом ID, по QR-коду
Защита	IP65, герметичная оптика
Питание	CR123A × 2, срок службы до 5 лет в режиме ожидания
Условия	от -25 до +60 °C, влажность от 10 до 90 %
Скорость цели	от 0.3 до 2 м/с
Применение	внутри и снаружи помещений

F-PD-401P18Двойной PIR для улицы, высокая светоустойчивость.

Дальность / угол	18 м, 90°
Зоны обнаружения	118
Фильтр белого света	20000 лк
Животные	фильтрация срабатываний до 24 кг
Высота установки	большая — от 2.5 до 3 м; малая — от 0.8 до 1.2 м
Размеры / масса	67.3 × 141.6 × 60 мм, 301 г
Крепление	на стену, регулируемый кронштейн входит в комплект

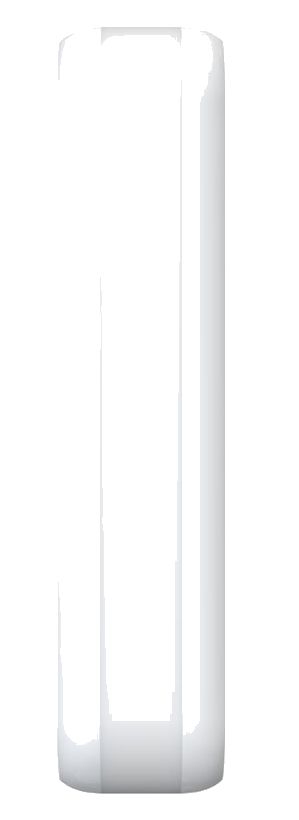

F-PD-401C10AMТонкая «штора» для скрытой установки в оконных рамах, с антимаскированием и определением направления движения.

Дальность	на стене 10 м; на потолке 5 м
Угол детекции	5°
Фильтр белого света	6500 лк
Животные	фильтрация на стене до 12 кг; на потолке — нет
Антимаскирование	активное (ИК)
LED	синий (тревога), зелёный + оранжевый (маскирование области)
Высота установки	от 2 до 3.5 м, на стену или потолок
Размеры / масса	29.2 × 134.4 × 39.5 мм, 118.5 г
Крепление	L-образный кронштейн входит в комплект

Как это работает и подключается

Для P18 предусмотрена установка на большой (от 2.5 до 3 м) и малой (от 0.8 до 1.2 м) высоте.
C10AM определяет направление движения и контролирует маскирование ИК-излучением; о закрытии области сообщает зелёно-оранжевый LED.
Настройка и регистрация — через приложение панели (включением, ID или QR-код).
Производитель допускает установку C10AM на стену и потолок; дальность на потолке вдвое меньше — 5 м.

Монтаж

Выбирайте высоту установки по паспорту: P18 — большая от 2.5 до 3 м или малая от 0.8 до 1.2 м, C10AM — от 2 до 3.5 м.
P18 и C10AM комплектуются кронштейном; P18 только на стену.
Перед креплением проверьте уровень сигнала с панели — тем более при установке снаружи.

Примеры

Охрана территории у здания

P18 запускает тревогу до проникновения злоумышленника в помещение; высокая светоустойчивость — 20000 лк.

Окно с узкой рамой

C10AM по паспорту скрыто ставится в оконных рамах, в том числе снаружи.

Частые вопросы

Какая степень защиты?

IP65 у обоих извещателей.

До какой температуры работают?

От -25 до +60 °C.

Нюансы и грабли

Угол C10AM по паспорту — 5°; это «штора», а не объёмная зона. Подберите положение по зоне, а не по общей дальности.
Срок батареи 5 лет — в режиме ожидания; в паспорте C10AM прямо сказано, что при низких температурах он может значительно сократиться.
У P18 нет РЭ — только паспорт; процедура форматирования и диагностики в этой документации не приведена.
Фильтрация животных у C10AM только при установке на стену (до 12 кг), на потолке её нет.
