F-PD-401PC12P / F-PD-401PC12PF — беспроводные ИК-извещатели со встроенной камерой (GIF-верификация)

Беспроводной ИК-извещатель 12 м с камерой: при тревоге снимает серию кадров и отправляет GIF через облако в приложение. PC12P — ИК-подсветка, PC12PF — подсветка белым светом.

Беспроводные ИК-извещатели с камерой IFLOW F-PD-401PC12P / F-PD-401PC12PF

Модели семейства

Общие данныеОбщие параметры двух извещателей.

Радиоканал	Tri-X, 868 МГц, шифрование AES-128; дальность связи 800 м на открытом пространстве
ИК-канал	12 м, скорость цели от 0.3 до 2 м/с, фильтр белого света 6500 лк
Чувствительность	автоматическая / высокая / фильтрация срабатываний на животных (до 30 кг)
Камера	матрица OS02D20, угол обзора 88.4° по горизонтали и 54.0° по вертикали, JPEG, 640 × 480 / 320 × 240 / 160 × 120
Подсветка	дальность 12 м
Питание	CR123A × 3, срок службы до 6 лет в режиме ожидания
Размеры	72.2 × 120.5 × 56.7 мм
Высота установки	от 1.8 до 2.4 м, на стену
Условия	от -10 до +55 °C, хранение от -20 до +60 °C, влажность от 10 до 90 %
Хранение событий	GIF хранятся на облачном сервере 7 дней

F-PD-401PC12PВариант с ИК-подсветкой.

Подсветка	ИК
Режим «День / ночь»	в паспорте указано «Ч/б и белый»
Угол ИК-канала	85.9°
Масса	210 г

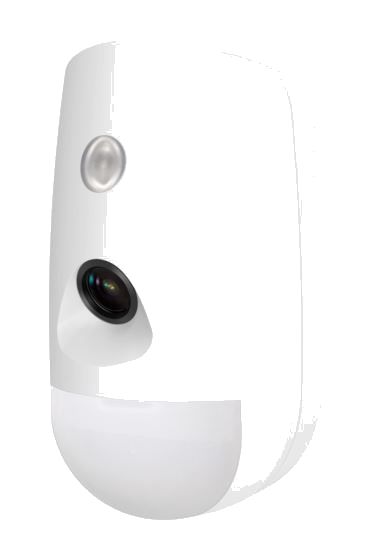

F-PD-401PC12PFВариант с подсветкой белым светом, цветное изображение в любое время суток.

Подсветка	белым светом
Матрица ИК-канала	SFG321-711
Угол ИК-канала	90° (паспорт), 85.9° (РЭ)
Масса	220 г

Как это работает и подключается

Регистрация: в приложении войдите в режим регистрации панели, снимите заднюю панель и включите питание; либо добавьте по QR-коду или серийному номеру. Регистрация обычно занимает от 3 до 10 с.
После регистрации устройство 3 минуты работает в режиме диагностики: пройдите в зоне обнаружения, синий LED означает правильное положение. Если датчик снят с охраны, включение и отключение питания снова переводит его в диагностику.
В приложении задаются разрешение изображения, количество изображений в серии, интервал срабатывания, чувствительность, тонкая настройка чувствительности, привязка к зоне, LED, частота опроса.

Монтаж

Проверьте уровень сигнала до крепления: зелёный 3 с — сильный, оранжевый — средний, красный — слабый, мигающий красный — сбой.
Убедитесь, что в поле обзора объектива и подсветки нет препятствий.
Заднюю панель крепят четырьмя винтами; крепление должно выдерживать силу втрое больше веса извещателя, но не менее 50 Н. Датчик можно ставить на стену или в угол помещения.
Скотч и потолочный кронштейн не соответствуют требованиям EN.
Форматирование: включите питание, удерживая переключатель тампера 8 с; красный LED мигнёт 3 раза.

Примеры

Подтверждение тревоги видео

При срабатывании извещатель снимает серию JPEG, из которой строится GIF; событие приходит в приложение пользователя.

Цветной снимок ночью

Для цветного изображения в любое время суток паспорт предлагает PC12PF с подсветкой белым светом; у PC12P подсветка ИК.

Частые вопросы

Сколько хранятся снимки?

События с GIF хранятся на облачном сервере 7 дней.

Чем PC12PF отличается от PC12P?

Подсветка белым светом и цветное изображение в любое время суток вместо ИК-подсветки; масса 220 г против 210 г.

Нюансы и грабли

Угол ИК-канала у PC12PF в паспорте 90°, в РЭ 85.9°.
Для повторной регистрации PC12PF по РЭ датчик нужно выключить, удержать переключатель тампера и включить питание; расстояние между датчиком и хабом при этом должно быть менее 50 см.
Дальность связи у моделей с камерой — 800 м, меньше, чем у большинства остальных беспроводных извещателей IFLOW.
