F-PK-LT401M / F-PK-T401 — беспроводные клавиатуры охранной панели: с LCD и считывателем и светодиодная

Две беспроводные сенсорные клавиатуры с подсветкой для охранной панели, радиоканал 868 МГц, до 1200 м. LT401M — с LCD-экраном и считывателем карт, T401 — со светодиодными индикаторами.

Беспроводные клавиатуры IFLOW F-PK-LT401M / F-PK-T401

Модели семейства

Общие данныеОбщие параметры двух клавиатур.

Радиоканал	868 МГц, 2GFSK, двусторонняя связь, дальность 1200 м на открытом пространстве, мощность ≤10 мВт
Клавиши	сенсорные, со светодиодной подсветкой
Тампер	передняя и задняя панель
Бипер	есть
Условия	от -10 до +55 °C, влажность от 10 до 90 %
Питание	батареи, срок до 2 лет в режиме ожидания
Установка	на стену, винтами
Ограничение	не является пожарным оборудованием

F-PK-LT401MКлавиатура с LCD-экраном и встроенным считывателем карт и брелоков.

Экран	LCD, настройка системы с экрана
Считыватель	встроенный считыватель карт (брелоков)
Клавиши	цифровые 0–9; функциональные *, #, запрос, полная охрана, ночной режим, снятие с охраны, тревожный выход, проект, влево, вправо
Питание	4 батареи CR123, 3 В; рабочий ток 80 мкА, макс. 300 мА
Размеры	174.63 × 109.62 × 25.25 мм
Масса	348 г с батареей, 282 г без
Радиотехнология	Tri-X
Цвет	белый

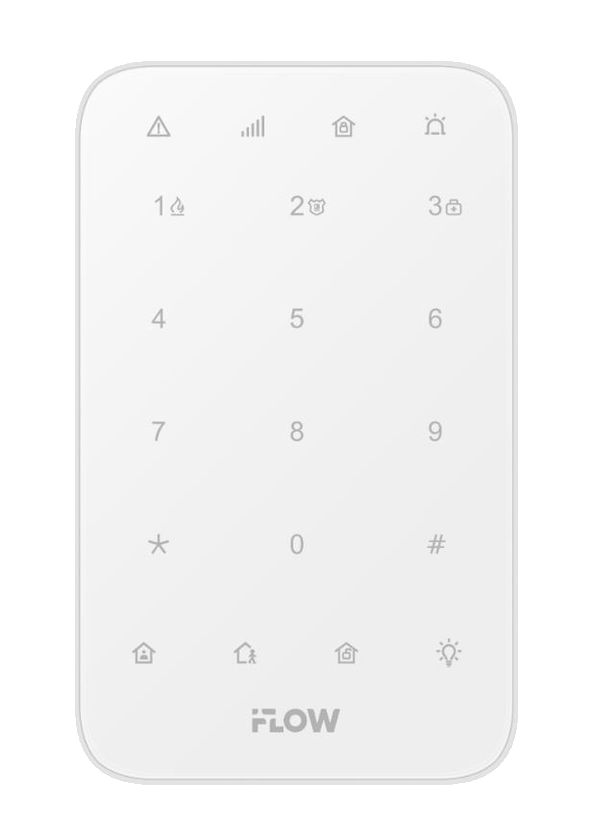

F-PK-T401Светодиодная клавиатура без экрана, шифрование AES-128.

Индикаторы	4: неисправность (оранжевый), регистрация / сигнал (красный / зелёный), постановка на охрану (красный / зелёный / синий), тревога (красный)
Клавиши	10 цифровых; функциональные *, #, охрана с обходом зон, полная охрана, снятие с охраны, контроль выходного сигнала
Питание	четыре батареи АА 1.5 В (в комплекте, 2300 мА·ч); рабочий ток 180 мкА, макс. 95 мА
Размеры	140 × 86 × 22 мм
Масса	151 г без батарей, 23 г каждая батарея
Цвет	белый / чёрный
Шифрование	AES-128

Как это работает и подключается

T401: регистрация — открутите винт внизу, снимите заднюю панель, включите панель, добавьте её в приложение по QR-коду или серийному номеру, затем включите клавиатуру: она зарегистрируется сама.
ПИН-код клавиатуры (от 4 до 6 цифр) задаётся в меню пользователя панели.
Код принуждения (сигнал о принуждении) настраивается в веб-клиенте панели; код + снятие с охраны.
Управление реле: пароль + выход + номер реле + #; повтор переключает включено / выключено.
Индикация T401: зелёный 3 с — сильный сигнал; зелёный и красный — средний; красный — слабый; мигающий красный — сигнала нет. Бипер 2 раза — операция завершена, 3 раза — ошибка.

Монтаж

T401: проверьте уровень сигнала в режиме проверки сигнала панели, закрепите заднюю панель на стене четырьмя прилагаемыми винтами, прикрепите переднюю, затяните винты с обеих сторон; переключатель питания — в положение ON.
Крепление должно выдерживать силу втрое больше веса оборудования, но не менее 50 Н.
Клавиатура переходит в спящий режим, если нет обмена данными и клавиши не нажимаются более 10 с.

Примеры

Постановка и снятие по коду

Пользователь вводит пароль и нажимает полную охрану, ночной режим или снятие: для всех областей или для указанной (через # и номер области).

Тревога с клавиатуры

На T401 удержание клавиши «1 / пожарная», «2 / экстренный вызов» или «3 / медицинская» 3 с запускает соответствующую тревогу.

Частые вопросы

Чем LT401M отличается от T401?

LT401M — с LCD-экраном и встроенным считывателем карт, питание 4 × CR123; T401 — без экрана, со светодиодами и AES-128, питание 4 × AA.

Сколько служат батареи?

Обе клавиатуры — до 2 лет в режиме ожидания.

Нюансы и грабли

T401: пауза между операциями должна быть более 3 с; после 3–5 неудачных попыток аутентификации клавиатура блокируется (интервал настраивается в веб-клиенте панели).
Номер области больше 9 вводится как «0XX» (010, 011, 012); клавиатура не показывает номер больше 9.
Если выбранная область не связана с клавиатурой, индикатор «0» мигает три раза.
Паспорт указывает «не является пожарным оборудованием»: клавишу «1 / пожарная» T401 не считайте заменой пожарной сигнализации.
T401: мощность передатчика в паспорте ≤10 мВт, в руководстве по программированию — 13 дБм.
Для T401 диапазон по EN — от -10 до +40 °C.

Документация

IFLOW — паспорт F-PK-LT401M
IFLOW — паспорт F-PK-T401
IFLOW — руководство по программированию F-PK-T401
