F-TA-M21-GI1/2812 и /0832 — 2 Мп цилиндрическая ANPR-камера с ИК-подсветкой, два варианта объектива

Цилиндрическая 2 Мп IP-камера для распознавания номеров ТС: встроенная ANPR на ИИ, ИК до 40 м, WDR 140 дБ, IP67 и IK10, питание DC 12–24 В или PoE, Wiegand и RS-485.

IP-камеры IFLOW серии F-TA-M21-GI1 (ANPR, 2 Мп, цилиндрические)

Модели семейства

Общие данныеПараметры серии F-TA-M21-GI1; паспорт один на оба исполнения.

Матрица	1/1.8″ Progressive Scan CMOS, 1920 × 1080
Чувствительность	цвет 0.001 лк (F1.2, AGC вкл.)
Затвор	от 1/25 до 1/100 000 с
День/ночь	ИК-фильтр; автоматически, по расписанию или по тревоге
WDR	140 дБ
Подсветка	ИК 850 нм, до 40 м
Сжатие	H.265 и H.264, основной и дополнительный потоки также MJPEG; битрейт от 32 Кбит/с до 16 Мбит/с
Ethernet	1 × RJ45 10M/100M/1000M
Тревожные входы/выходы	1 вход, 1 выход, 2 реле; 1 × RS-485; 1 × Wiegand (26 бит, SHA-1 26 бит, 34 бит)
Карта памяти	microSD / SDHC / SDXC до 512 ГБ
Защита	IP67, IK10
Питание	DC от 12 до 24 В, 1.25 A, макс. 15 Вт; PoE 802.3at, тип 2, класс 4, макс. 15 Вт
Рабочие условия	от -30 до +70 °C, влажность 95 % или меньше (без конденсата)
Размеры	428.5 × 120 × 132.8 мм; масса ≈ 3 кг
Протоколы и API	ONVIF Profile S, G, T; HTTPS, RTSP, 802.1X, SNMP и др.

F-TA-M21-GI1/2812Вариант с объективом 2.8–12 мм (по обозначению 2812; паспорт соответствие прямо не пишет).

Объектив	от 2.8 до 12 мм, апертура F1.38, DC-IRIS, автофокус
Угол обзора	по горизонтали от 113.5 до 39°, по вертикали от 58.4 до 22.7°, по диагонали от 141.3 до 44.3°

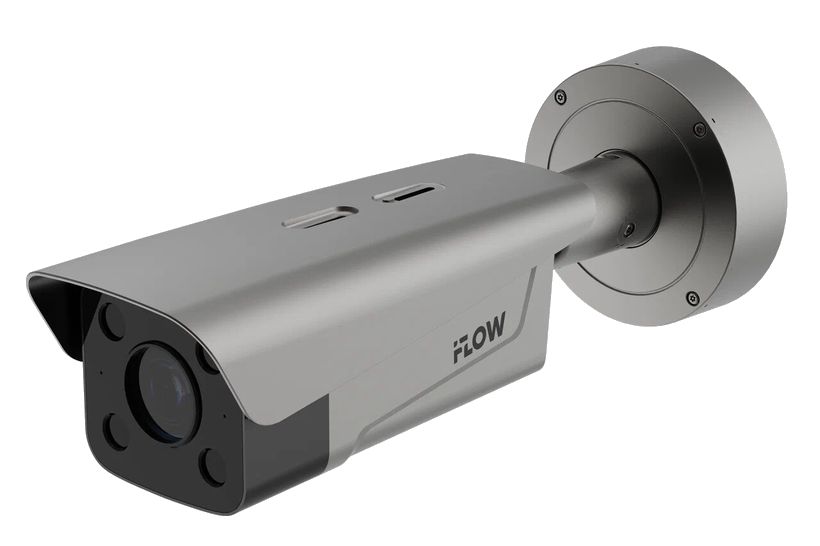

F-TA-M21-GI1/0832Вариант с объективом 8–32 мм (по обозначению 0832; паспорт соответствие прямо не пишет).

Объектив	от 8 до 32 мм, апертура F1.7, DC-IRIS, автофокус
Угол обзора	по горизонтали от 41.9 до 15.1°, по вертикали от 22.9 до 8.64°, по диагонали от 48.8 до 17.3°

Как это работает и подключается

Встроенная ANPR: распознавание номерных знаков, определение типа ТС, цвета, отсутствия номерного знака и направления движения; точность по паспорту: скорость захвата > 99 %, номера > 98 %, направление > 98.5 %, ошибки при захвате < 2 % (при рекомендованных условиях установки и освещения).
Три потока: основной до 50 к/с 1920 × 1080, дополнительный и третий до 25 к/с.
Основные события: ошибка накопителя, разрыв сети, конфликт IP-адресов, обнаружение исключений ТС и сигналов светофора.
Безопасность: защита паролем, HTTPS, 802.1X, фильтрация IP-адресов, до 32 пользователей трёх уровней (администратор, оператор, пользователь).
Веб-интерфейс: Chrome V61+, IE9–IE11, Firefox V41+, Edge. Одновременный просмотр до 6 каналов.
Модели с литерой -Y имеют средний уровень защиты от коррозии (NEMA 4X); модели без -Y специальной защиты не имеют.

Монтаж

Корпус из алюминиевого сплава, IP67 и IK10; на чертеже паспорта есть отверстие для установки камеры.
Питание: двухъядерный терминальный блок DC от 12 до 24 В либо PoE 802.3at (мощность камеры до 15 Вт).
Рабочий диапазон температур от -30 до +70 °C; нужен отвод тепла, не ставьте в замкнутые объёмы и рядом с источниками тепла.
Не допускайте попадания прямых солнечных лучей на матрицу. Все подключения — при отключённом питании.
Рекомендуется источник бесперебойного питания.

Примеры

Въезд на парковку или КПП

Камера распознаёт номерные знаки и работает с зоной до 3 полос; по Wiegand и тревожным выходам можно связать результат с контроллером доступа или шлагбаумом.

Дорожный поток

Паспорт заявляет диапазон скоростей ТС от 5 до 120 км/ч, определение типа, цвета, направления движения и изготовителя ТС.

Частые вопросы

Чем отличаются /2812 и /0832?

Объективом: 2.8–12 мм (F1.38, угол по горизонтали от 113.5 до 39°) и 8–32 мм (F1.7, от 41.9 до 15.1°). Остальное по паспорту одинаково.

Чем питать?

DC от 12 до 24 В (1.25 A, макс. 15 Вт) или PoE 802.3at, тип 2, класс 4.

Нюансы и грабли

Точность ANPR заявлена «при рекомендованных условиях установки и освещения»; сами условия (высота, угол, скорость) в паспорте не приведены — смотрите краткое руководство.
Паспорт заявляет 8 языков интерфейса, но перечисляет семь (английский, русский, хорватский, корейский, китайский, украинский, испанский).
Цвет ТС определяется только в дневное время.
Паспорт называет объективы 2.8–12 и 8–32 мм, а модели — 2812 и 0832; сопоставление по цифрам обозначения, не по тексту.
Конфигурирование неквалифицированным лицом может привести к сбоям и выходу из строя; не допускайте падений и сильной тряски.
