F-VI-1400IPCE1 и F-VI-1401IPMCWE1 — IP-вызывные панели на одну кнопку, 2 Мп, PoE, IP65

Компактные IP-вызывные панели для коттеджей: одна кнопка, камера 2 Мп с ИК-подсветкой, PoE, IP65 для установки снаружи. 1401 — со считывателем Mifare и Wi-Fi, 1400 — без них.

IP-вызывные панели IFLOW F-VI-1400IPCE1 / 1401IPMCWE1 для коттеджей

Модели семейства

Общие данныеПараметры, общие для обеих панелей.

Камера	2 Мп, основной поток 1920 × 1080p, дополнительный 640 × 480p; угол обзора 131° по горизонтали, 78° по вертикали
WDR	120 дБ
ИК-подсветка	дальность до 3 м
Видео	H.264
Аудио	встроенные микрофон и динамик, G.711 U, 64 Кбит/с, подавление шумов и эха
Сеть	1 × RJ45 10/100 M; протоколы TCP/IP, RSTP (в паспорте так)
Входы	4 тревожных входа; тампер; кнопка выхода; вход дверного контакта
Выход	1 реле дверного замка, макс. DC 30 В 2 А
Питание	PoE; потребляемая мощность < 10 Вт
Корпус	накладная установка, IP65, для установки снаружи помещения; 138 × 65 × 27 мм
Память	внутренняя 32 МБ, оперативная 256 МБ, ОС Linux

F-VI-1400IPCE1Базовая панель: кнопка вызова, камера, без считывателя карт и Wi-Fi.

Рабочая температура	от -40 до +53 °C
Масса	нетто 0.180 кг, брутто 0.388 кг
Считыватель карт	нет
Wi-Fi	нет

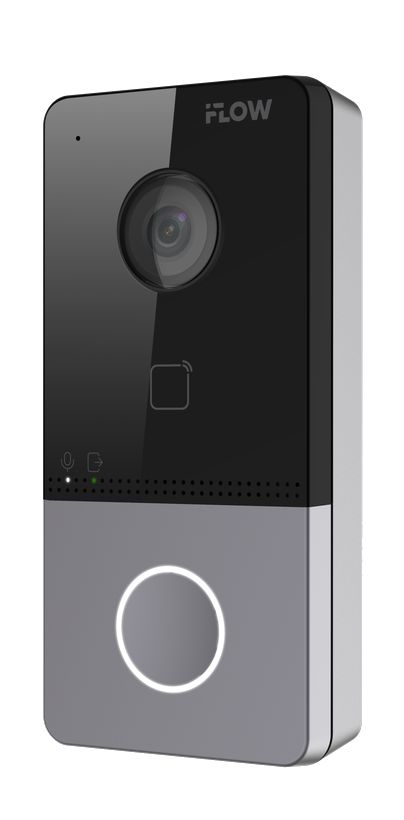

F-VI-1401IPMCWE1То же со встроенным считывателем Mifare и Wi-Fi.

Считыватель карт	встроенный, до 10000 карт Mifare1, до 2000 пользователей
Wi-Fi	802.11 b/g/n, мощность передатчика не более 100 мВт
RS-485	1
Индикаторы	2
Рабочая температура	от -40 до +55 °C
Масса	нетто 0.190 кг, брутто 0.414 кг

Как это работает и подключается

Простая конструкция с кнопкой для быстрого вызова на видеодомофон; пользователь общается с посетителем и открывает дверь через мобильный телефон.
Питание по стандартному PoE, отдельное питание не требуется.
Релейный выход замка, вход дверного контакта, кнопка выхода и 4 тревожных входа для подключения периферии.
У 1401 отдельно: встроенный считыватель Mifare и Wi-Fi.

Монтаж

Накладная установка, размеры 138 × 65 × 27 мм; панель рассчитана на установку снаружи (IP65).
Все подключения — при отключённом питании. Не подавайте на входы сигналы, не предусмотренные их назначением.
Рабочий диапазон от -40 до +53 °C у 1400 и от -40 до +55 °C у 1401; не ставьте рядом с источниками тепла.

Примеры

Калитка частного дома

Одна кнопка вызывает видеодомофон, панель питается по сетевому кабелю PoE; открытие замка — реле панели, вызов принимается и на мобильном приложении.

Вход с картой

1401 пускает по картам Mifare без вызова: до 10000 карт.

Частые вопросы

Чем 1400 отличается от 1401?

1401 имеет встроенный считыватель Mifare1 (до 10000 карт), Wi-Fi 802.11 b/g/n, RS-485 и 2 индикатора; 1400 — только кнопка и камера.

Нюансы и грабли

В паспорте не указан стандарт PoE (только «стандартный PoE»); для расчёта мощности ориентируйтесь на потребляемую < 10 Вт.
В списке протоколов вместо RTSP опечатка «RSTP» — это опечатка паспорта.
У 1400 в паспорте RS-485 указан как «0» — расхождение с 1401 (там 1); уточняйте по изделию.
Конфигурирование неквалифицированным лицом может привести к сбоям; рекомендуется ИБП.
