F-VI-1402, 1403, 1404, 1405, 1407ISMCWE1 — IP-вызывные панели для коттеджей: металл, 1–4 кнопки, считыватель, Wi-Fi

IP-вызывные панели для коттеджей в алюминиевом корпусе IP65/IK08 с камерой 2 Мп, считывателем карт Mifare и Wi-Fi: 1, 2 или 4 кнопки вызова, накладной или врезной монтаж.

IP-вызывные панели IFLOW F-VI-1402…1407ISMCWE1 в металлическом корпусе

Модели семейства

Общие данныеПараметры, общие для пяти исполнений.

Камера	2 Мп; основной поток 1920 × 1080p и 1280 × 720p, дополнительный 640 × 480p; угол обзора 124° по горизонтали, 75° по вертикали
WDR	цифровой, 76.9 дБ
ИК-подсветка	до 3 м
Видео и аудио	H.264; G.711 U и G.711 A, 64 Кбит/с; встроенные микрофон и динамик; подавление шума и эха
Сеть	1 × RJ45 10/100 M; TCP/IP, RTSP; Wi-Fi 802.11 b/g/n, 2.4–2.4835 ГГц, не более 100 мВт
Считыватель	встроенный, 13.56 МГц; до 2000 пользователей и 10000 карт
Входы и выходы	4 тревожных входа; тампер; 2 кнопки выхода; 2 входа дверного контакта; 2 реле замка макс. DC 30 В, 2 А; 1 × RS-485
Питание	PoE, потребляемая мощность < 10 Вт
Защита и условия	IP65, IK08; от -40 до +53 °C; от 10 до 95 % без конденсата; для установки снаружи
Размеры	174 × 91 × 29 мм
Расширение	до 16 дополнительных вызывных панелей; 1 основной видеодомофон (модели по числу кнопок: см. ниже)

F-VI-1402ISMCWE11 кнопка, накладная установка.

Кнопок	1 физическая
Видеодомофонов	1 (основной)
Установка	накладная
Масса	нетто 0.370 кг, брутто 0.637 кг

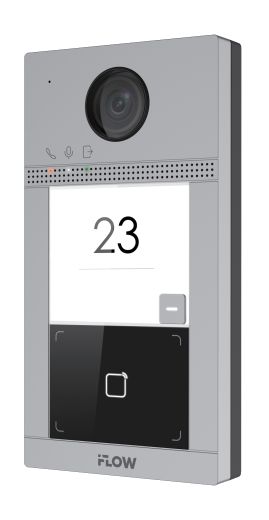

F-VI-1403ISMCWE11 кнопка, врезная установка, врезная монтажная коробка в комплекте.

Кнопок	1 физическая
Видеодомофонов	1 (основной)
Установка	врезная, коробка в комплекте
Масса	нетто 0.350 кг, брутто 0.687 кг

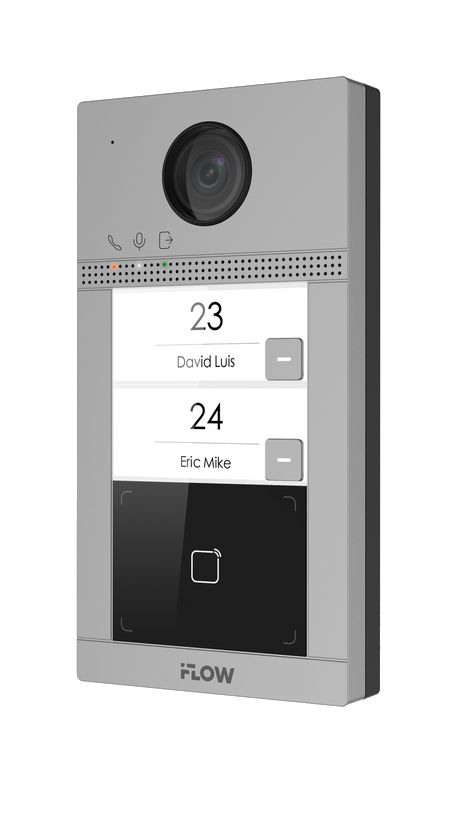

F-VI-1404ISMCWE12 кнопки, накладная установка.

Кнопок	2 физические
Видеодомофонов	2 (основной)
Установка	накладная
Масса	нетто 0.370 кг, брутто 0.637 кг

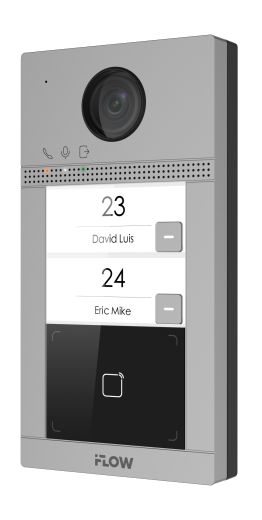

F-VI-1405ISMCWE12 кнопки, врезная установка, коробка в комплекте.

Кнопок	2 физические
Видеодомофонов	2 (основной)
Установка	врезная, коробка в комплекте
Масса	нетто 0.350 кг, брутто 0.658 кг

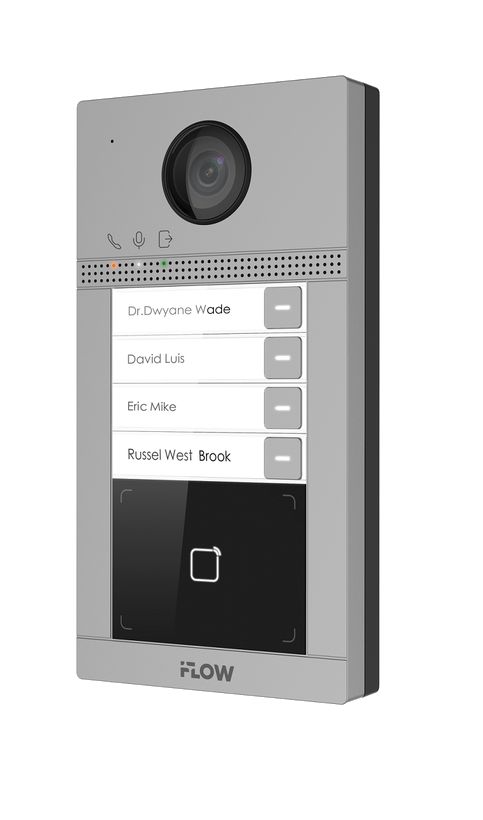

F-VI-1407ISMCWE14 кнопки, врезная установка, коробка в комплекте.

Кнопок	4 физические
Видеодомофонов	4 (основной)
Установка	врезная, коробка в комплекте
Масса	нетто 0.350 кг, брутто 0.658 кг

Как это работает и подключается

Панель вызывает видеодомофон; пользователь просматривает сообщения, общается с посетителем и назначает разрешения через мобильный телефон.
Питание по стандартному PoE, отдельное питание не требуется.
Корпус из алюминиевого сплава даёт высокий уровень защиты IK08 и IP65.
Дверной замок — до двух реле, два входа дверного контакта и две кнопки выхода.

Монтаж

Накладная установка (1402, 1404) или врезная с коробкой из комплекта (1403, 1405, 1407); габариты 174 × 91 × 29 мм.
Все подключения — при отключённом питании. Не подавайте на входы сигналы, не предусмотренные назначением.
Рабочий диапазон по паспорту от -40 до +53 °C; не ставьте рядом с источниками тепла.
Рекомендуется источник бесперебойного питания.

Примеры

Дом на несколько семей

Панель с 2 или 4 кнопками: каждая кнопка вызывает свой абонентский модуль; число видеодомофонов указано по модели.

Вход со считывателем

Встроенный считыватель 13.56 МГц открывает дверь по карте Mifare без вызова жильцов.

Частые вопросы

Чем отличаются 1402/1404 и 1403/1405?

Способом установки: 1402 и 1404 — накладные, 1403 и 1405 — врезные с монтажной коробкой в комплекте; кнопок соответственно 1 и 2.

Сколько видеодомофонов подключается?

По числу кнопок: 1402 и 1403 — 1 основной, 1404 и 1405 — 2, 1407 — 4.

Нюансы и грабли

В паспорте у 1402 в строке о количестве карт указано «10000 Mifare1», у остальных — «10000»; считыватель одинаков (13.56 МГц).
Слот TF-карты в паспорте помечен «Зарезервировано» — не рассчитывайте на запись на карту.
Стандарт PoE в паспорте не указан, только «стандартный PoE».
Конфигурирование неквалифицированным лицом может привести к сбоям; не допускайте падений и сильной тряски.
