F-VI-3442HPE1 и F-VI-3442HPWE1 — гибридные видеодомофоны с 7″ сенсорным экраном, PoE, 4-проводной интерфейс

Гибридный видеодомофон с 7″ сенсорным экраном 1024 × 600: работает по IP и подключается к 4-проводному аналоговому домофону. PoE или DC 12 В; модель HPWE1 — с Wi-Fi.

Гибридные видеодомофоны IFLOW F-VI-3442HPE1 / 3442HPWE1 (7″, IP + 4-проводной интерфейс)

Модели семейства

Общие данныеПараметры, общие для обеих моделей.

Экран	7″ цветной TFT, емкостный сенсорный, 1024 × 600
Аудио	встроенные микрофон и динамик; G.711U и G.711A, 64 Кбит/с; подавление шума и эха
Сеть	1 × RJ45 10/100 M; TCP/IP, SIP, RTSP
Интерфейсы	RS-485 (полудуплекс), 2 × 4-проводной интерфейс, 2 реле замка макс. DC 30 В 0.3 А; TF-карта до 128 ГБ
Питание	DC 12 В или PoE IEEE 802.3af; потребляемая мощность ≤ 5 Вт
Привязки	16 IP-камер, 16 дополнительных видеодомофонов, 2 аналоговых домофона и 15 IP-домофонов
Память	внутренняя 32 МБ, оперативная 128 МБ, ОС Linux
Установка	накладная, в помещении; 200 × 140 × 23.6 мм

F-VI-3442HPE1Без Wi-Fi.

Wi-Fi	нет
Рабочая температура	от -10 до +50 °C
Масса	нетто 335 г, брутто 699 г

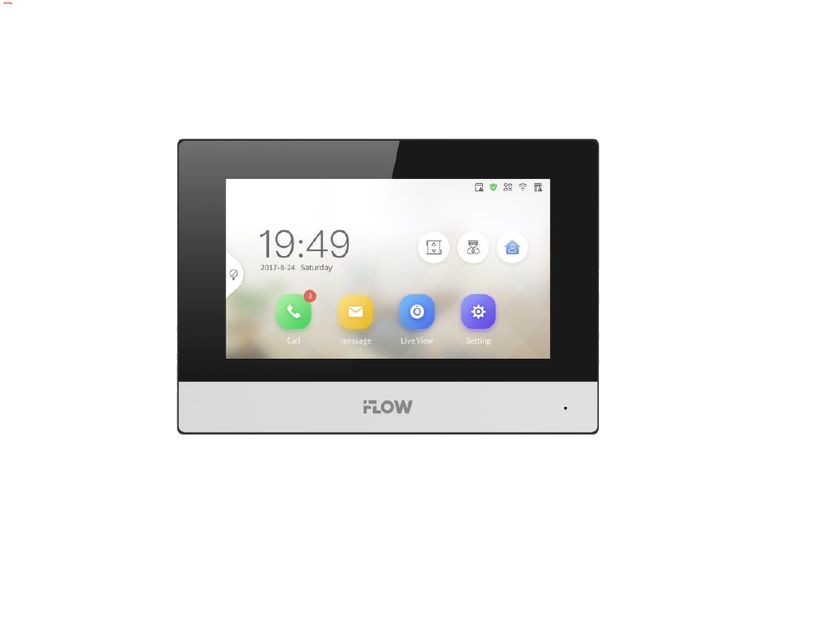

F-VI-3442HPWE1С Wi-Fi 2.4 ГГц и тревожными входами/выходами.

Wi-Fi	2.4 ГГц, IEEE 802.11b/g/n, мощность не более 100 мВт
Тревожные входы / выходы	2 / 2
Рабочая температура	от -10 до +55 °C
Масса	нетто 340 г, брутто 709 г

Как это работает и подключается

Настройка всей системы с одного сенсорного экрана, простой мастер установки, без ПК.
Просмотр видео с вызывной панели и камер в реальном времени.
Голосовые сообщения, если ответа от видеодомофона нет.
Получение тревог при привязке к охранной системе и уведомление центра мониторинга.
Память событий: 200 уведомлений, 200 записей тревог; изображения — 200 при наличии TF-карты, без неё — 2 МБ ОЗУ.

Монтаж

Накладная установка, внутри помещения. Питание — PoE или DC 12 В; на корпусе есть интерфейс питания и 4-контактные разъёмы.
Все подключения — при отключённом питании. Не подавайте на входы сигналы, не предусмотренные назначением.
Рекомендуется источник бесперебойного питания.

Примеры

Квартира или дом с аналоговой и IP-панелью

Видеодомофон принимает вызов с IP-вызывной панели и с 4-проводной аналоговой панели (до 2 аналоговых домофонов и 15 IP-домофонов).

Удалённый ответ на звонок

Приём звонков, открытие двери и просмотр картинки — через мобильное приложение.

Частые вопросы

В чём разница между HPE1 и HPWE1?

HPWE1 имеет Wi-Fi 2.4 ГГц, 2 тревожных входа и 2 тревожных выхода и работает до +55 °C; у HPE1 Wi-Fi нет, верхняя температура +50 °C.

Нюансы и грабли

У HPE1 нет Wi-Fi, у HPWE1 есть; рабочий диапазон температур у HPE1 уже (от -10 до +50 °C) — учитывайте место установки.
Серийный интерфейс на корпусе по паспорту — только для отладки, в рабочей схеме он не используется.
Конфигурирование неквалифицированным лицом может привести к сбоям; не допускайте падений и сильной тряски.
