F-VI-3442IPE1 и F-VI-3442IPWE1 — IP-видеодомофоны с 7″ сенсорным экраном и управлением доступом лифта
IP-видеодомофон с 7″ сенсорным экраном 1024 × 600, 8 тревожными входами и управлением доступом лифта. Корпус 15.1 мм; IPWE1 — с Wi-Fi 2.4 ГГц и RS-485.
Модели семейства
Общие данныеПараметры, общие для обеих моделей.
| Экран | 7″ цветной TFT, емкостный сенсорный, 1024 × 600 |
| Аудио | встроенные микрофон и динамик; G.711U и G.711A, 64 Кбит/с; подавление шума и эха |
| Сеть | 1 × RJ45 10/100 M; TCP/IP, SIP, RTSP |
| Входы и выходы | 8 тревожных входов; 2 реле замка макс. DC 30 В 0.3 А; TF-карта до 128 ГБ |
| Привязки | 16 IP-камер, 16 дополнительных видеодомофонов, привязанный домофон — 17 |
| Память | внутренняя 32 МБ, оперативная 128 МБ, ОС Linux |
| Условия | в помещении, накладная установка; от -10 до +55 °C; от 10 до 90 % без конденсата |
| Потребляемая мощность | ≤ 5 Вт |
F-VI-3442IPE1Без Wi-Fi.
| Wi-Fi | нет |
| Размеры | 200 × 140 × 15.1 мм |
| Масса | нетто 350 г, брутто 675 г |

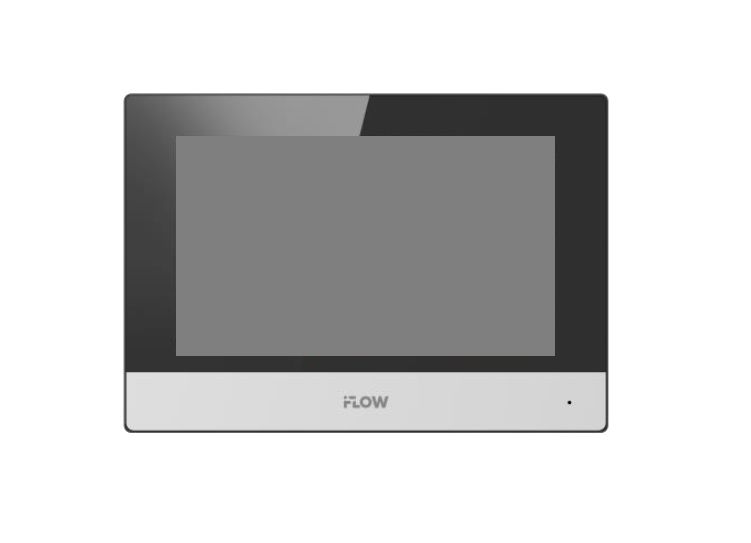

F-VI-3442IPWE1С Wi-Fi 2.4 ГГц, RS-485 и двумя тревожными выходами.
| Wi-Fi | 2.4 ГГц, IEEE 802.11b/g/n, мощность не более 100 мВт |
| RS-485 | 1 (полудуплекс) |
| Тревожные выходы | 2 |
| Размеры | 200 × 140 × 15.1 мм |
| Масса | нетто 355 г, брутто 683 г |
Как это работает и подключается
- Настройка всей системы с одного сенсорного экрана, мастер установки, без ПК.
- Просмотр видео с вызывной панели и камер, приём звонков и открытие двери удалённо через мобильное приложение.
- Голосовые сообщения при отсутствии ответа; привязка к охранной системе и уведомление центра мониторинга.
- Контроль доступа лифта.
- Память: 200 уведомлений и 200 записей тревог; изображения — 200 при TF-карте, без неё 2 МБ ОЗУ.
Монтаж
- Накладная установка, внутри помещения. Толщина 15.1 мм.
- Все подключения — при отключённом питании. Не подавайте на входы сигналы, не предусмотренные назначением.
- Рекомендуется источник бесперебойного питания.
Примеры
Многоквартирный дом с лифтом
Видеодомофон принимает вызов с панели и может управлять доступом лифта; к нему можно привязать до 16 камер.
Интеграция в систему мониторинга
Паспорт указывает возможность подключения к другим системам, например видеомониторинга и управления лифтом.
Частые вопросы
Чем отличается от 3442HPE1?
Это IP-видеодомофон (у HPE1 — гибридный с 4-проводным интерфейсом): у IP-версий 8 тревожных входов, управление доступом лифта и более тонкий корпус (15.1 мм).
Нюансы и грабли
- В паспортах этих моделей не указано питание (DC/PoE) — уточняйте у поставщика или по краткому руководству.
- Паспорт не указывает у 3442IPE1 значения RS-485 и тревожных выходов: они даны только для IPWE1.
- Конфигурирование неквалифицированным лицом может привести к сбоям; не допускайте падений и сильной тряски.
