F-VI-3545ISE1 и F-VI-3545ISWE1 — IP-видеодомофоны с 7″ сенсорным IPS-экраном

IP-видеодомофон с 7″ сенсорным IPS-экраном 1024 × 600, 8 тревожных входов, 2 тревожных выхода, RS-485, питание DC 12 В или PoE. ISWE1 — с Wi-Fi 2.4 ГГц; корпус ISE1 — стекло и алюминий.

IP-видеодомофоны IFLOW F-VI-3545ISE1 / 3545ISWE1 (7″ IPS)

Модели семейства

Общие данныеПараметры, общие для обеих моделей.

Экран	7″ цветной IPS, емкостный сенсорный, 1024 × 600
Установка	накладная, в помещении
Сеть	1 × RJ45 10/100 M; TCP/IP, SIP, RTSP
Входы и выходы	8 тревожных входов, 2 тревожных выхода, 1 × RS-485 (полудуплекс), 2 реле высокого/низкого уровня (3.3 В / 0 В), 1 физическая кнопка
Привязки	16 IP-камер, 16 дополнительных видеодомофонов, привязанный домофон — 17
Память	внутренняя 32 МБ, оперативная 128 МБ, ОС Linux; TF-карта до 128 ГБ
Питание	DC 12 В, 1 A или PoE IEEE 802.3af; потребляемая мощность ≤ 8 Вт
Условия	от -10 до +55 °C; от 10 до 90 % без конденсата
Размеры	180 × 140 × 22.4 мм; масса нетто 355 г, брутто 899 г

F-VI-3545ISE1Без Wi-Fi; аудио G.711U.

Wi-Fi	нет
Аудио	G.711U, 64 Кбит/с
Особенности	новый интерфейс UI V2.0; закалённое стекло, алюминий аэрокосмического класса; тонкая конструкция 8.6 мм

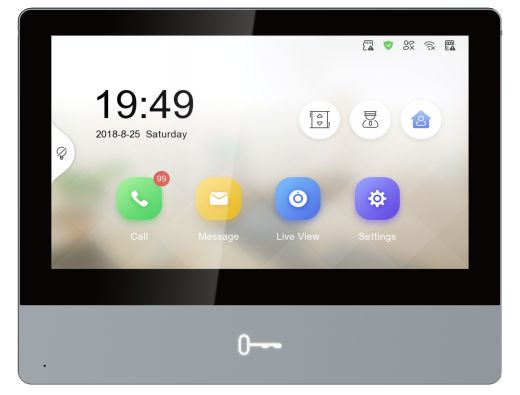

F-VI-3545ISWE1С Wi-Fi 2.4 ГГц; аудио G.711U/G.711A; контроль доступа лифта.

Wi-Fi	2.4 ГГц, IEEE 802.11b/g/n, мощность не более 100 мВт
Аудио	G.711U/G.711A, 64 Кбит/с
Особенности	приём звонков, открытие двери и просмотр картинки удалённо; контроль доступа лифта; получение тревог от внутренних терминалов

Как это работает и подключается

Настройка всей системы с одного сенсорного экрана, без ПК; просмотр видео с вызывной панели и камер.
Голосовые сообщения, если ответа от видеодомофона нет (ISWE1).
Подавление шума и эха, настраиваемая громкость.
Выход замка указан как «2 реле высокого / низкого уровня (3.3 В / 0 В)» — в отличие от других видеодомофонов этой линейки, где паспорт указывает предельное напряжение и ток контакта.

Монтаж

Накладная установка внутри помещения.
Питание: DC 12 В, 1 A или PoE; все подключения — при отключённом питании.
Не подавайте на входы сигналы, не предусмотренные назначением; рекомендуется источник бесперебойного питания.

Примеры

Видеодомофон в современном интерьере

Видеодомофон на стене квартиры или дома; принимает вызов с панели и показывает видео с камер.

Квартира в доме с лифтом

ISWE1 по паспорту контролирует доступ лифта и принимает тревоги от внутренних терминалов.

Частые вопросы

Чем ISE1 отличается от ISWE1?

ISWE1 имеет Wi-Fi 802.11b/g/n 2.4 ГГц, аудио G.711U/G.711A, контроль доступа лифта; в паспорте ISE1 перечислены стекло, алюминий, UI V2.0 и тонкая конструкция.

Нюансы и грабли

Выход замка в паспорте — уровни 3.3 В / 0 В, токовой нагрузки не заявлено: как подключать замок, уточняйте по краткому руководству, а не по аналогии с другими моделями.
Паспорт заявляет «тонкую конструкцию 8.6 мм», а в размерах указано 22.4 мм: за габарит монтажа берите 22.4 мм.
Конфигурирование неквалифицированным лицом может привести к сбоям; не допускайте падений и сильной тряски.
