Dominant II+ Infra Red, серии D и DL — всепогодные ИК-прожекторы 850 и 940 нм

Унифицированная линейка ИК-прожекторов в алюминиевом корпусе IP66: 850 и 940 нм, углы 6–120 град, питание DC10.5-30V, AC10-24V или AC220V, фотодатчик включения.

ИК-прожекторы Dominant II+ Infra Red серий D и DL

Модели семейства

D56Самая малая серия: одно исполнение по питанию, низковольтное.

Длина волны	850 нм и 940 нм (исполнения -850 и -940)
Углы излучения, град	850 нм: 6, 10, 15, 35, 52, 90, 120; 940 нм: 6, 10, 15, 35, 52, 90
Дистанция подсветки, м	850 нм: 220, 140, 75, 55, 38, 22, 16; 940 нм: 165, 120, 55, 33, 27, 17 (по порядку углов)
Напряжение питания	DC10.5-30V, AC10-24V
Ток потребления	1,2-0,6 A
Потребляемая мощность	14,4W (850 нм), 14,40W (940 нм)
Габариты, ШхВхГ, мм	83×145×61
Масса без упаковки, кг	1,00

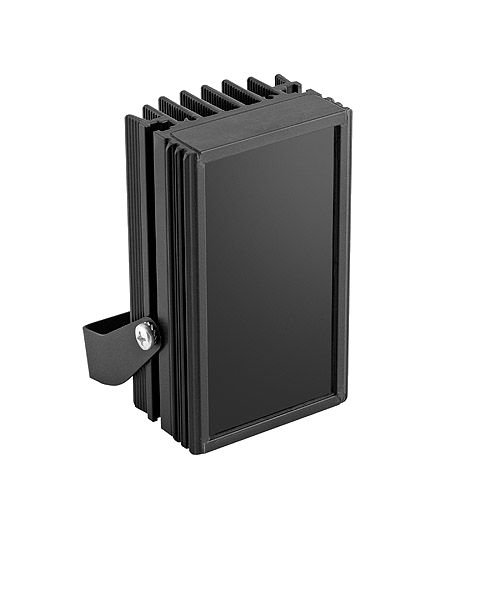

D126Два исполнения по питанию: низковольтное и AC220V; габариты и масса даны парой в порядке питания.

Длина волны	850 нм и 940 нм (исполнения -850 и -940)
Углы излучения, град	850 нм: 6, 10, 15, 35, 52, 90, 120; 940 нм: 6, 10, 15, 35, 52, 90
Дистанция подсветки, м	850 нм: 290, 185, 100, 75, 50, 30, 20; 940 нм: 215, 160, 75, 45, 38, 25 (по порядку углов)
Напряжение питания	DC10.5-30V, AC10-24V / AC220V
Ток потребления	2,0-1,0 A / 0,12 A
Потребляемая мощность	24W / 26W
Габариты, ШхВхГ, мм	83×180×61 / 83×180×110
Масса без упаковки, кг	1,0 / 1,5

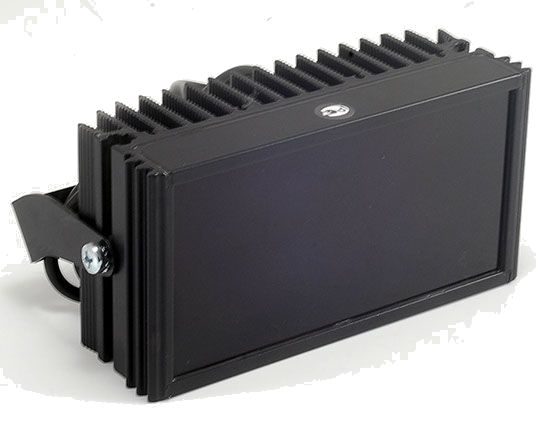

D140Два исполнения по питанию: низковольтное и AC220V.

Длина волны	850 нм и 940 нм (исполнения -850 и -940)
Углы излучения, град	850 нм: 6, 10, 15, 35, 52, 90, 120; 940 нм: 6, 10, 15, 35, 52, 90
Дистанция подсветки, м	850 нм: 290, 185, 100, 75, 50, 30, 20; 940 нм: 215, 160, 75, 45, 38, 25 (по порядку углов)
Напряжение питания	DC10.5-30V, AC10-24V / AC220V
Ток потребления	2,0-1,0 A / 0,12 A
Потребляемая мощность	24W / 26W
Габариты, ШхВхГ, мм	172×92×61 / 172×140×61
Масса без упаковки, кг	1,1 / 1,5

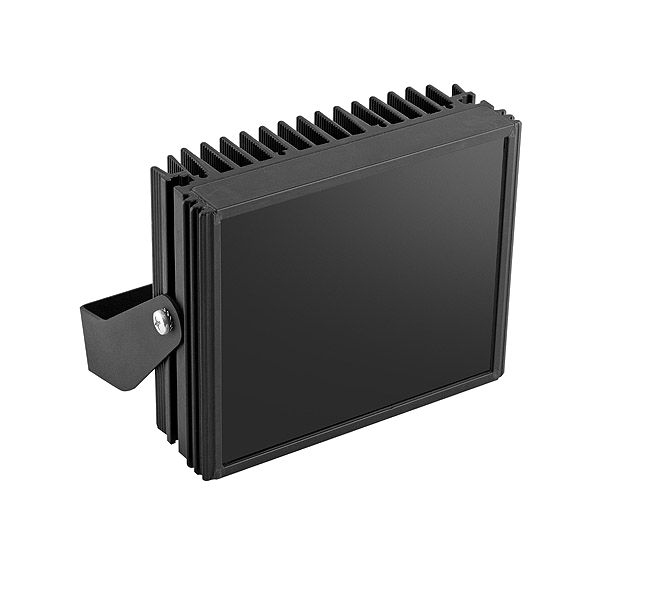

D252Два исполнения по питанию: низковольтное и AC220V.

Длина волны	850 нм и 940 нм (исполнения -850 и -940)
Углы излучения, град	850 нм: 6, 10, 15, 35, 52, 90, 120; 940 нм: 6, 10, 15, 35, 52, 90
Дистанция подсветки, м	850 нм: 410, 260, 140, 105, 75, 40, 30; 940 нм: 305, 225, 105, 65, 55, 35 (по порядку углов)
Напряжение питания	DC10.5-30V, AC10-24V / AC220V
Ток потребления	4,0-2,0 A / 0,24 A
Потребляемая мощность	48W / 52W
Габариты, ШхВхГ, мм	172×180×61 / 172×230×61
Масса без упаковки, кг	2,0 / 2,6

DL252Два исполнения по питанию: низковольтное и AC220V. Масса для 940 нм выше, чем для 850 нм.

Длина волны	850 нм и 940 нм (исполнения -850 и -940)
Углы излучения, град	850 нм: 6, 10, 15, 35, 52, 90, 120; 940 нм: 6, 10, 15, 35, 52, 90
Дистанция подсветки, м	850 нм: 355, 225, 125, 95, 65, 40, 25; 940 нм: 265, 200, 95, 60, 50, 32 (по порядку углов)
Напряжение питания	DC10.5-30V, AC10-24V / AC220V
Ток потребления	3,0-1,5 A / 0,18 A
Потребляемая мощность	36W / 40W
Габариты, ШхВхГ, мм	172×145×61 / 172×200×61
Масса без упаковки, кг	850 нм: 1,6 / 2,0; 940 нм: 1,7 / 2,3

D420Два исполнения по питанию: низковольтное и AC220V.

Длина волны	850 нм и 940 нм (исполнения -850 и -940)
Углы излучения, град	850 нм: 6, 10, 15, 35, 52, 90, 120; 940 нм: 6, 10, 15, 35, 52, 90
Дистанция подсветки, м	850 нм: 575, 365, 195, 145, 105, 60, 40; 940 нм: 430, 315, 145, 90, 75, 50 (по порядку углов)
Напряжение питания	DC10.5-30V, AC10-24V / AC220V
Ток потребления	8,0-4,0 A / 0,46 A
Потребляемая мощность	96W / 102W
Габариты, ШхВхГ, мм	172×320×61 / 172×370×61
Масса без упаковки, кг	3,4 / 4,1

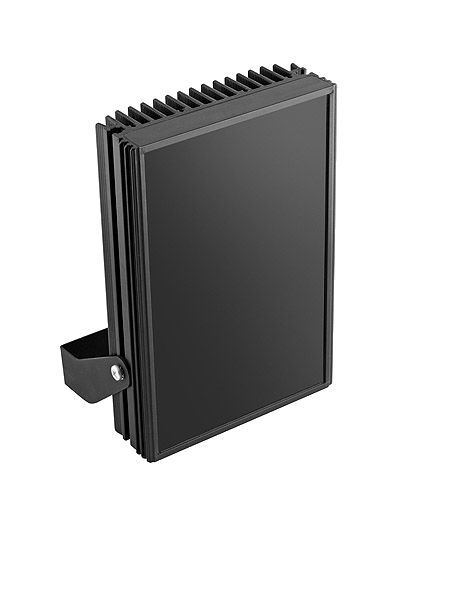

DL420Два исполнения по питанию: низковольтное и AC220V.

Длина волны	850 нм и 940 нм (исполнения -850 и -940)
Углы излучения, град	850 нм: 6, 10, 15, 35, 52, 90, 120; 940 нм: 6, 10, 15, 35, 52, 90
Дистанция подсветки, м	850 нм: 500, 315, 180, 135, 90, 55, 35; 940 нм: 370, 280, 135, 85, 70, 45 (по порядку углов)
Напряжение питания	DC10.5-30V, AC10-24V / AC220V
Ток потребления	6,0-3,0 A / 0,35 A
Потребляемая мощность	72W / 78W
Габариты, ШхВхГ, мм	172×265×61 / 172×320×61
Масса без упаковки, кг	3,0 / 3,6

Как это работает и подключается

Прожектор включается сам фотодатчиком: включение при освещённости менее 10-12 Люкс, выключение с гистерезисом 5-7 Люкс, точность +/-20%, задержка выключения 20 - 25с (чтобы фары машины или реклама не гасили прожектор).
Дистанционная проверка: при пропадании питания не менее 1 минуты и подаче снова фотосенсор блокируется на 40-50с, а прожектор принудительно включается. Так можно проверить прожектор на высоте выключением автомата питания и видеокамерой телефона.
Встроенный стабилизатор (импульсный понижающий преобразователь) держит ток светодиодной матрицы и защищает от коротких импульсов до 50В на входе (до 5мс, скважность не менее 20).
Опционально: регулятор мощности; термодатчик, снижающий мощность на 30% при нагреве радиатора выше +80°С (возврат к полной мощности при +70°С); гальванически развязанный сигнал переключения цветной камеры в ночной режим.

Монтаж

Монтаж — на кронштейне-скобе из комплекта или на дополнительных кронштейнах.
Ориентация: ребра радиатора вертикально (настенный вариант), фотодатчик внизу; корпус должен свободно обдуваться воздухом.
Питание: коричневый провод — плюс (+12/24В), синий — минус (-12/24В); защита от переполюсовки встроена. При питании переменным напряжением полярности нет.
Монтаж вести при температуре не ниже -5С°. Перед включением снять защитную плёнку со светофильтра.
Комплект: прожектор, кронштейн-скоба, монтажный комплект, паспорт, упаковка — по 1 шт.
Чистка: радиатор — мягкой щёткой или кистью, можно водой или сжатым воздухом до 0,15МПа; светофильтр — влажной хлопчатобумажной тканью или бумажной салфеткой, меняя контактирующую поверхность, допустимы салфетки с изопропиловым спиртом.

Примеры

Подсветка для камеры «день-ночь»

Скрытая подсветка объекта, когда естественного света не хватает камере; камера должна иметь режим «день-ночь» с механически сдвигаемым ИК-фильтром.

Сдвоенный или строенный модуль

С помощью специальных кронштейнов прожекторы собираются в сдвоенный или строенный модуль — для расширения углов освещения или увеличения дальности. Характеристик таких сборок (2D…) в паспорте нет.

Частые вопросы

Чем отличаются исполнения -850 и -940?

Длиной волны излучения; у 940 нм дальность подсветки меньше, а исполнений по углу на одно меньше (нет 120 град).

Какая гарантия?

3 года с момента покупки, но не более 60 месяцев со дня производства (36 месяцев гарантии + 24 месяца срок реализации).

Срок службы?

Типовой 8 лет при коэффициенте использования 0,5 (12-часовой режим) и падении мощности излучения до 70% от первоначальной.

Нюансы и грабли

Камера без режима «день-ночь» с механическим ИК-фильтром не подходит. Объектив камеры обязательно должен быть с индексом IR, иначе нет резкости под ИК-подсветкой.
Заявленная дальность достигается с чёрно-белой камерой на CCD-матрице заданной ИК-чувствительности (800 – 1000 нм, эквивалент 0,01 Лк без ИК-коррекции), уровнем видеосигнала не менее 15 IRE и объективом F1,2. С менее чувствительной камерой или менее светосильным объективом дальность будет меньше.
Нижняя граница низковольтного питания: в описании «от 10 до 30V», в таблицах DC10.5-30V. Проектировать по 10.5В (строже).
Температура эксплуатации: низковольтные исполнения от -50С° до +40С°; исполнения AC220 — от -25°С до +40°С с импортными блоками питания и от -50 С° до +40 С° с отечественными.
Тип питания в одной серии зависит от модификации (12В, 24В, переменное 24В, 220В) — сверять по маркировке на стикере. Значения тока в таблицах идут диапазоном (например 8,0-4,0 A), большее значение — при меньшем напряжении питания.
Излучение — CLASS 1М LED. Невидимое глазу: не смотреть на включённый прожектор вблизи и через оптику; зрачок не сужается.
Из растворителей для чистки допустим только изопропиловый спирт.
При сдвоенном или строенном исполнении фотодатчики могут срабатывать не одновременно — в пределах разброса чувствительности.
