Infra Red D12 и D18 — импульсные ИК-прожекторы для систем распознавания номеров
Импульсные ИК-прожекторы 850 нм со стробирующим оптронным входом для систем распознавания ГРЗ: D12 — на 2 полосы движения, D18 — на 3. Питание DC10,5-30V или AC220V.
Модели семейства
D12-850-ХХИмпульсный прожектор на 2 полосы движения; мощность излучения в импульсе аналогична DL420-850 в линейном режиме.
| Длина волны | 850 нм |
| Углы излучения | 7°, 10°, 15°, 20°, 25°, 30°, 35° (исполнения 850-7 … 850-35) |
| Дистанция до рубежа распознавания ГРЗ | 70, 60, 50, 40, 35, 30, 25 (единицы в таблице паспорта не указаны) |
| Осевая мощность излучения, Вт/Ср, не хуже | 900, 360, 96, 68, 55, 40, 32 |
| Напряжение питания | DC10,5-30V или AC220V |
| Импульсный ток потребления | от 5,0А/12V до 2,5А/24V |
| Средний потребляемый ток, не более | 2А |
| Средняя потребляемая мощность, не более | 5,0W |
| Габариты ШхВхГ | 83×130×61 мм |
| Масса без упаковки | 1,0 кг |

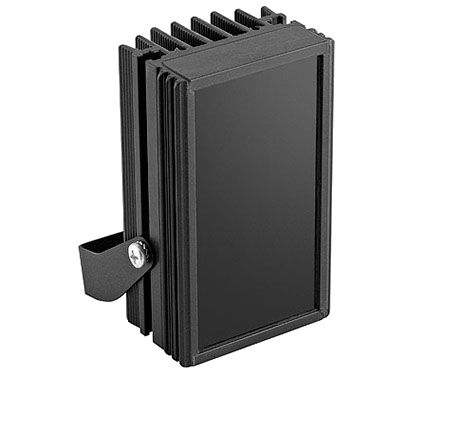

D18-850-ХХИмпульсный прожектор на 3 полосы движения; мощность излучения в импульсе аналогична D420-850.
| Длина волны | 850 нм |
| Углы излучения | 7°, 10°, 15°, 20°, 25°, 30°, 35° (исполнения 850-7 … 850-35) |
| Дистанция до рубежа распознавания ГРЗ | 80, 70, 60, 50, 45, 40, 35 (единицы в таблице паспорта не указаны) |
| Осевая мощность излучения, Вт/Ср, не хуже | 1200, 480, 112, 92, 75, 55, 44 |
| Напряжение питания | DC10,5-30V или AC220V |
| Импульсный ток потребления | от 8,0А/12V до 4,0А/24V |
| Средний потребляемый ток, не более | 3А |
| Средняя потребляемая мощность, не более | 7W |
| Габариты ШхВхГ | 83×180×61 мм |
| Масса без упаковки | 1,2 кг |
Как это работает и подключается
- Прожектор работает в системах распознавания ГРЗ, где камера может выдать полный строб-импульс, синхронизированный со временем экспозиции глобального затвора CMOS-матрицы.
- Стробирующий вход — гальванически развязанный оптронный; управляющий импульс DC3-24V, рабочая частота ШИМ до 100Гц, скважность не менее 2.
- Вход ограничивает время работы, если пришёл импульс длиннее 1/500с: это защита светодиодов, работающих в форсированном режиме, от постоянного напряжения и длинных импульсов.
- Пара проводов импульсного управления — к выходу управления импульсным прожектором видеокамеры.
- Фотодатчик включает прожектор при освещённости менее 10-12 Люкс и выключает с гистерезисом 5-7 Люкс; задержка выключения 20 - 25с.
Монтаж
- Провода питания: (+12-24V) — коричневый, (-12-24V) — синий. Провода импульсного управления: ИМП+ — чёрный, ИМП- — жёлто-зелёный. Встроенная защита от переполюсовки питания.
- При питании AC220V полярность соблюдается только на управляющей паре проводов.
- Ребра радиатора вертикально (настенный вариант), свободное обтекание воздухом; монтаж при температуре не ниже -5С°; кронштейн-скоба входит в комплект.
- Дистанция до рубежа распознавания в паспорте дана для IP-видеокамеры с матрицей 3МП и выдержкой глобального затвора 1/1000с — ориентировочно.
- Температура эксплуатации: низковольтные исполнения от -50С° до +40С°; AC220 — от -25°С (импортные блоки питания) или от -50 С° (отечественные) до +40°С.
Примеры
Контроль въезда, 2 полосы
Прожектор D12 с IP-видеокамерой видеодатчика, выдающей строб-импульс в такт экспозиции глобального затвора.
Контроль въезда, 3 полосы
Прожектор D18 на три полосы — для комплектов, в которых камера выдаёт полный строб-импульс.
Частые вопросы
Чем D12 отличается от D18?
D12 рассчитан на 2 полосы движения, D18 — на 3; D18 мощнее (импульсный ток от 8,0А/12V до 4,0А/24V против от 5,0А/12V до 2,5А/24V) и больше по габаритам.
Какое напряжение на стробе?
Управляющий импульс DC3-24V.
Какая гарантия?
3 года с момента покупки, но не более 60 месяцев со дня производства.
Нюансы и грабли
- Перед применением выбранного прожектора нужно протестировать весь комплект оборудования на корректность совместной работы — паспорт требует этого прямо.
- Значения дистанции ориентировочные и зависят от камеры и её настроек; камера должна иметь режим «день-ночь» с механическим ИК-фильтром и объектив с индексом IR, иначе изображение расфокусировано.
- Длительный управляющий импульс дольше 1/500с прожектор обрежет — не подавать постоянное напряжение на стробирующий вход.
- Излучение — CLASS 1М LED, смотреть вблизи на включённый прожектор и через оптику нельзя.
- Из средств для чистки допустим только изопропиловый спирт.
Документация
- ИК Технологии — паспорт и руководство по эксплуатации импульсных ИК-прожекторов серий D12 и D18 (https://www.irtechnologies.ru/assets/ — файл паспорта импульсных прожекторов D12, D18)
