AVT-CNB600HD и AVT-Nano Coax Suppressor — пассивные подавители помех для коаксиала (HD)
Малые пассивные блоки серии Protect для коаксиальных линий 720p и 1080p: гальваническая развязка, подавление помех «земляной петли». Питание не нужно, есть включатель ёмкостного входа.
Модели семейства
AVT-CNB600HDПодавитель для коаксиала, корпус 85х42х50 мм из АБС, включатель ёмкостного входа видеосигнала (положение С).
| Разрешение видео | для модификаций HD, Nano – 1080p, 720р |
| Габариты | 85х42х50 мм |
| Материал корпуса | AБC |
| Кабель | SAT-703, РК-75 |
| Спад АЧХ | на 10 Гц, 8 МГц и 70 МГц – не более 3 Дб |
| Сопротивление нагрузки и источника | не более 150 Ом |
| Температура | –40C...+70C |
| Питание | не требуется |

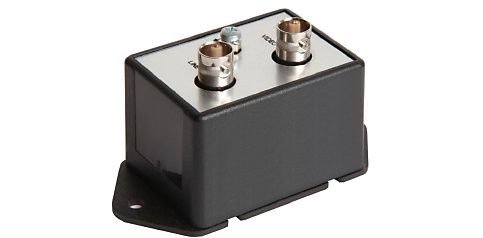

AVT-Nano Coax SuppressorТа же схема и включатель ёмкостного входа видеосигнала (положение С), корпус по паспорту 85х42х50 мм.
| Разрешение видео | для модификаций HD, Nano – 1080p, 720р |
| Габариты | 85х42х50 мм |
| Материал корпуса | AБC |
| Кабель | SAT-703, РК-75 |
| Спад АЧХ | на 10 Гц, 8 МГц и 70 МГц – не более 3 Дб |
| Температура | –40C...+70C |
| Питание | не требуется |
Как это работает и подключается
- Назначение серии Protect: гальваническая развязка передающего и приёмного оборудования по линии «витая пара» или коаксиальному кабелю, подавление помех от токовой «земляной петли», защита от скачков напряжения в цепи видеосигнала.
- Пользовательская настройка для PCL1920HD, CNB600HD и Coax Suppressor — включатель ёмкостного входа видеосигнала (положение С).
- Входное сопротивление равно сопротивлению источника, выходное — сопротивлению нагрузки; уровень входного/выходного напряжения не более 1,5 В.
Монтаж
- Коаксиальный кабель связи — на вход Line, выход Video — к приёмнику сигнала (нагрузка 75 Ом). Схемы в паспорте даны в вариантах А и Б, показано заземление.
- Рекомендованный кабель для CNB и Coax — SAT-703, РК-75.
Примеры
Камера HD по коаксиалу
Камера HD-AHD/CVI/TVI по коаксиальному кабелю с подавителем в линии, выход на приёмник сигнала с нагрузкой 75 Ом.
Частые вопросы
Нужно ли питание?
Нет, паспорт: питание не требуется.
Какой кабель?
SAT-703, РК-75.
Какие разрешения?
Для модификаций HD и Nano — 1080p и 720р.
Нюансы и грабли
- В перечне исполнений, для которых паспорт приводит параметры защиты от высокого напряжения (время срабатывания 15 нс, ток 10 КА), CNB600HD и Coax Suppressor не названы. На защиту от грозовых разрядов без подтверждения изготовителя не рассчитывать.
- Включатель ёмкостного входа видеосигнала (положение С) паспорт называет, но его назначение не раскрывает; положение подбирать по картинке на объекте.
- Паспорт общий для всей серии Protect, габариты даны списком по группам моделей: сверяйте типоразмер с маркировкой на изделии.
Документация
- Инфотех — паспорт устройств защиты AVT серии Protect (PR.60)
- Инфотех — тот же паспорт, дубль в папке
