AVT-Nano Active S / S Protect / L / SL — активные передатчики и приёмники HD-видео по витой паре
Малые пары TX и RX для AHD/CVI/TVI по неэкранированной витой паре: 720p до 1000 м, 1080p до 550 м. Питание 12 В DC, настройка RX по картинке на мониторе.
Модели семейства
AVT-Nano Active S (2018) и AVT-Nano Active S Protect (2018)Серия Nano Active S; вариант S Protect в паспорте отдельно не описан, ТТХ общие на серию.
| Разрешение | 720p/1080p, для S, L, SL дополнительно 4/5/8 Mp |
| Питание | TX – 11…15 V DC, RX – 9…15 V DC |
| Ток | TX – 50 mA, RX – 70 mA |
| Кабель | AWG 24 UTP Cat.6 |
| Длина | 720p – 1000 м, 1080р – 550 м |
| Температура | -40°C...+50°C |
| Влажность | не более 95% при +20°C |
| Корпус | АБС |

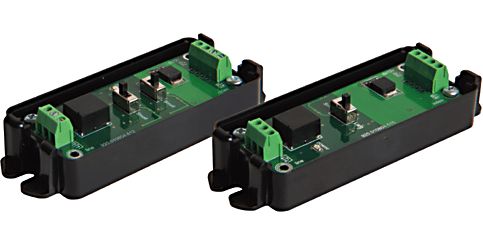

AVT-Nano Active LПриёмник RX Nano Active L с включателями предкоррекции и регулятором плавной коррекции (раздел настройки паспорта).
| Разрешение | 720p/1080p, дополнительно 4/5/8 Mp |
| Питание | TX – 11…15 V DC, RX – 9…15 V DC |
| Ток | TX – 50 mA, RX – 70 mA |
| Кабель | AWG 24 UTP Cat.6 |
| Длина | 5Mр/4Mp 12к/с – 550 м; 15к/с – 500 м; 20к/с – 450 м; 8Mр 15к/с – 350 м |

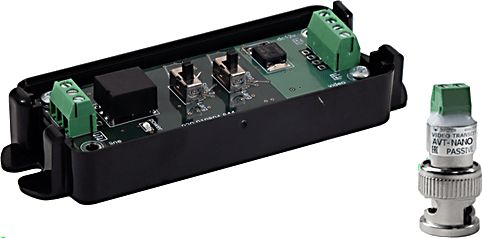

AVT-Nano Active SLTX/RX серии Nano Active SL. В паспорте TX Nano Active SL назван среди модулей с включателями предкоррекции, а RX Nano Active SL — в списке «настройка не требуется».
| Разрешение | 720p/1080p, дополнительно 4/5/8 Mp |
| Питание | TX – 11…15 V DC, RX – 9…15 V DC |
| Ток | TX – 50 mA, RX – 70 mA |
| Кабель | AWG 24 UTP Cat.6 |
Как это работает и подключается
- Назначение: передача AHD/CVI/TVI видеосигнала высокого разрешения по витой паре в реальном масштабе времени; состоит из TX и RX.
- Входное и выходное сопротивление TX/RX — 75 Ом (стандартный), дифференциальное — 100 Ом, уровень входного и выходного напряжения — 1 В (стандартный). Нелинейность не более -80 дБ, неравномерность АЧХ не более 0,5 дБ.
- Защита: по выходу от разряда статического электричества; по линии передачи от превышения напряжения (для постоянного до 120 В и импульсного тока). Индикация включения питания есть.
- Настройка RX по монитору (Nano Active S, S Protect, L): подключить монитор к выходу RX; при негативном несинхронизированном изображении поменять местами провода линии на входе приёмника; включатели предкоррекции RX — в положение «Small», регулятор плавной коррекции против часовой до упора; далее «Step1», «Step 2», «Regulator» — до лучшего изображения.
Монтаж
- Линия — только выделенная симметричная неэкранированная витая пара UTP 24 AWG (0,5 мм) категории 5 или выше, изолированная от других линий и металлоконструкций; допускается пара в многопарном кабеле (6 пар и более) с общим экраном (S/UTP); при числе пар менее 6 — неэкранированный кабель.
- TX — как можно ближе к камере и блоку питания, лучше в одном кожухе с камерой. Если камера и TX от одного источника — питание сначала на TX, затем на камеру.
- RX — как можно ближе к приёмнику сигнала или к TX при каскадировании; иначе желательна гальваническая развязка. Для группы RX можно один блок питания достаточной мощности.
- При групповой передаче: у каждого источника (камера + TX) свой блок питания, без гальванической связи.
Примеры
HD-камера по витой паре
Камера HD-AHD/CVI/TVI с TX у камеры и 12 В DC от блока питания, на стойке RX с выходом на приёмник сигнала (нагрузка 75 Ом).
Частые вопросы
Какое питание?
TX — 11…15 V DC, RX — 9…15 V DC; ток TX 50 mA, RX 70 mA.
Какая максимальная длина?
720p – 1000 м, 1080р – 550 м.
Какой кабель?
AWG 24 UTP Cat.6.
Нюансы и грабли
- Не использовать общий провод устройств AVT вместо заземления; кожух камеры не должен иметь электрической связи с общим проводом AVT. Защита от высокого напряжения эффективна только при правильном заземлении.
- Передачу видео в одном кабеле желательно вести только в одном направлении.
- Паспорт общий для серий HD, Nano и 4K и не разделяет ТТХ между S, S Protect, L и SL: габариты даны как «100х36х26; 85х42х50 мм» без привязки к моделям.
- Дальности зависят от разрешения и частоты кадров: 5Mр/4Mp 12к/с – 550 м, 15к/с – 500 м, 20к/с – 450 м, 8Mр 15к/с – 350 м. Проект под 4–8 Мп считать по этим цифрам, а не по 1000 м.
