AVT-Nano IP Protect и AVT-PEL — устройства защиты сетей Ethernet с поддержкой PoE

Малые пассивные блоки 85х42х50 мм в разрыв кабеля Ethernet перед камерой или коммутатором. Поддерживают PoE (кроме PEL760), питание не требуется, заземление обязательно.

Защита Ethernet AVT-Nano IP Protect / AVT-PEL

Модели семейства

AVT-Nano IP ProtectЗащита порта Ethernet, гигабитный режим, PoE.

Режим передачи	10/100/1000 Мбит/c
Срабатывание защиты линии	3 V; пиковая мощность элементов 400 W
Линия — «земля»	срабатывание 90 V
Импульсный разрядный ток	2 КА (импульс 8/20 мкс)
Пробивное напряжение вход-выход	не менее 1500 V
Температура	–40C...+70C
Габариты	85х42х50 мм
Питание	не требуется

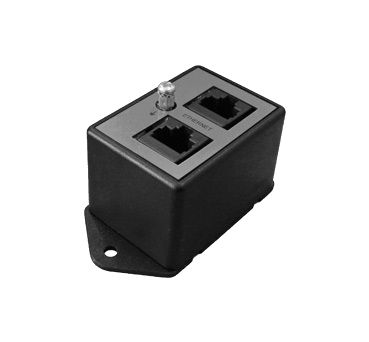

AVT-PEL755Защита Ethernet с PoE, 10/100 Мбит/c.

Режим передачи	10/100 Мбит/c
Дифференциальная защита	10/1000 s от 8 V; DC до 400 V от 100 mА
Синфазная защита	10/1000 s от 4 V; DC до 200 V от 100mА
Кабель	AWG 24 UTP Cat.5
Температура	–40C...+70C

AVT-PEL760, AVT-PEL761A, AVT-PEL762ABСерия PEL76*, 10/100 Мбит/c. PoE поддерживается везде, кроме PEL760.

Режим передачи	10/100 Мбит/c
Срабатывание защиты линии	3 V; пиковая мощность элементов 400 W
Линия — «земля»	срабатывание 90 V
Импульсный разрядный ток	2 КА (импульс 8/20 мкс)
Кабель	AWG 24 UTP Cat.5

AVT-PEL763ABСерия PEL76*, гигабитный режим.

Режим передачи	10/100/1000 Мбит/c
Срабатывание защиты линии	3 V; пиковая мощность элементов 400 W
Линия — «земля»	срабатывание 90 V
Импульсный разрядный ток	2 КА (импульс 8/20 мкс)
Кабель	AWG 24 UTP Cat.5

Как это работает и подключается

Назначение: устройство защиты сетей Ethernet с поддержкой РоЕ (кроме PEL760).
Диапазон рабочих частот 0 Гц - 1 ГГц, вносимое затухание не более 0,2 dB, потери на отражение не более 16 dB.
Пробивное напряжение «вход-выход» не менее 1500 V.

Монтаж

Соединение — только выделенным кабелем UTP 24 AWG (0,5 мм) категории 5 или выше, изолированным от других кабелей и металлических конструкций; допускается кабель с общим экраном (S/UTP).
Устройство включается в линию Ethernet, к нему подводится заземление (на схеме паспорта обозначено «Заземление»).
Неэкранированная пара в кабелях, долго бывших в эксплуатации, должна иметь высокое сопротивление изоляции (в пределах 100…200 МОм) между проводами.

Примеры

IP-камера с PoE

Схема из паспорта: камера с PoE — кабель Ethernet — устройство защиты с заземлением — кабель Ethernet — коммутатор с PoE, к которому подключены NVR/DVR и сеть.

Частые вопросы

Какие модели поддерживают PoE?

Все устройства защиты, кроме PEL760.

Нужно ли питание?

Нет, для PEL и Nano IP питание не требуется.

Какие температуры?

–40C...+70C для PEL и IP Protect.

Нюансы и грабли

Защита от высокого напряжения эффективна только при правильном заземлении; эффективность выше с многопарным кабелем (6 пар и более) с общим экраном (S/UTP). Общий провод устройств AVT вместо заземления использовать нельзя.
PEL760 не поддерживает PoE: по линии с PoE его не ставить.
У разных моделей разная скорость: PEL755, 760, 761, 762 — 10/100 Мбит/c, PEL763 и Nano IP — 10/100/1000 Мбит/c.

Документация

Инфотех — паспорт устройств для линий связи ЛВС Ethernet AVT (AVT_IP_PR.93)
