AVT-PPL1712DC … PPL1848DC — защита цепей питания 12, 24 и 48 В от перенапряжения и наводок

Пассивные защитные устройства на цепь питания 12, 24 или 48 В (постоянное, у «AC» — переменное). Серия 17xx — до 500 мА, серия 18xx — до 5 А. Питание не требуется.

Модели семейства

AVT-PPL1712DC, PPL1724DC, PPL1724AC, PPL1748DCСерия 17xx, три ступени защиты.

Напряжение линии	12, 24 или 48 В; DC — постоянное, AC — переменное (PPL1724AC)
Максимальный ток	500 мА
1 ступень	от 17 В, время срабатывания не более 1 нс
2 ступень	по току от 500 мА, время срабатывания не более 1 мкс
3 ступень	наибольший импульсный разрядный ток (8/20 мкс) 10 кА

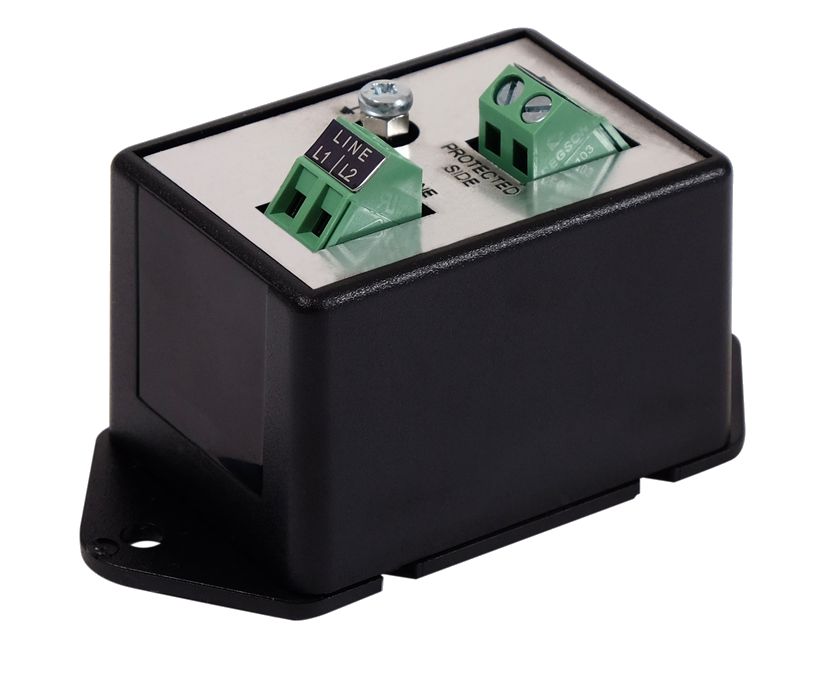

AVT-PPL1812DC, PPL1824DC, PPL1824AC, PPL1848DCСерия 18xx, две ступени защиты.

Напряжение линии	12, 24 или 48 В; DC — постоянное, AC — переменное (PPL1824AC)
Максимальный ток	5 А
1 ступень	от 17 В, время срабатывания не более 1 нс
2 ступень	наибольший импульсный разрядный ток (8/20 мкс) 10 кА

Общие параметрыДля всех исполнений.

Габариты	85×42×50 мм
Материал корпуса	АБС
Температура	−40…+70 °C
Питание	не требуется

Как это работает и подключается

Устройство включается в цепь питания: вход «К источнику питания», выход «К устройству», вывод заземления.
Исполнение выбирают по напряжению линии (12, 24, 48 В), роду тока (DC или AC) и току нагрузки (серия 17xx до 500 мА, серия 18xx до 5 А).

Монтаж

Размеры корпуса 85×42×50 мм; собственное питание не требуется.
На схемах паспорта для DC показана полярность «+ / −», для AC — переменное напряжение 24 V AC.

Примеры

Питание HD-камеры и передатчика

Схемы паспорта: защита в цепи питания между блоком питания и устройством (DEVICE POWER) для видеокамер HD и передатчиков HD на 12 В, 24 В DC/AC и 48 В DC.

Многокамерная система

Тип применения из паспорта: видеокамеры HD, передатчики HD, 16-канальный блок приёма, NVR/DVR и монитор; защита стоит в цепях питания.

Частые вопросы

Чем отличаются серии 17xx и 18xx?

По паспорту — максимальным током (500 мА и 5 А) и числом ступеней защиты: три у 17xx и две у 18xx.

Подходит ли для 24 В переменного тока?

Да, для этого предназначены исполнения «AC» — PPL1724AC и PPL1824AC.

Нюансы и грабли

Ток нагрузки не выше номинала серии: 500 мА для 17xx и 5 А для 18xx.
В списке моделей на первой странице паспорта опечатка: AVT-POL1748DC; на схеме подключения названо AVT-PPL1748DC.
Схема паспорта показывает заземление; устройство без заземления как защиту от грозовых разрядов принимать нельзя.

Документация

Инфотех — паспорт AVT-PPL1812DC (AVT Protect PL.60), общий на 8 моделей
