AVT-PTW1810HD, PCL1800HD, PCL1810HD — развязка видеолинии HD по витой паре и коаксиалу

Пассивные устройства AVT Protect в корпусе 100×35×25 мм: гальваническая развязка передатчика и приёмника, подавление помех земляной петли. Питание не требуется.

Устройства защиты AVT серии Protect — HD в корпусе 100×35×25

Модели семейства

AVT-PTW1810HDВариант для линии «витая пара» (серия PTW).

Среда	витая пара
Рекомендованный кабель	AWG 24 UTP Cat.5, ТППэП Nх2х0,5
Разрешение	1080p, 720p (для модификаций HD)
Габариты	100×35×25 мм

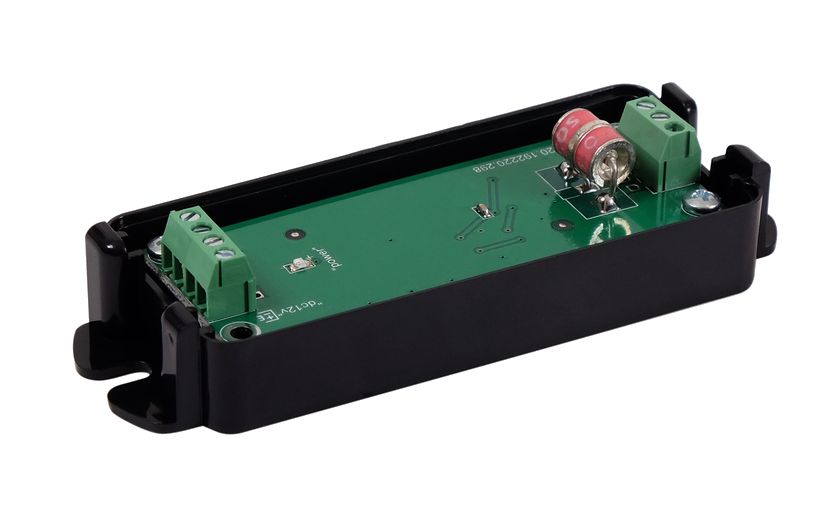

AVT-PCL1800HD, AVT-PCL1810HDВариант для коаксиальной линии (серия PCL).

Среда	коаксиальный кабель
Рекомендованный кабель	SAT-703, РК-75
Разрешение	1080p, 720p (для модификаций HD)
Габариты	100×35×25 мм

Общие параметрыИз паспорта серии Protect.

Спад частотной характеристики	не более 3 дБ на 10 Гц, 8 МГц и 70 МГц
Неравномерность АЧХ	не определяется
Сопротивление нагрузки и источника	не более 150 Ом; входное равно сопротивлению источника, выходное — нагрузки
Уровень входного/выходного напряжения	не более 1,5 В
Питание	не требуется
Температура / влажность	−40…+70 °C; не более 95% при +20 °C без конденсата
Материал корпуса	АБС

Как это работает и подключается

Устройство включается в линию передачи видеосигнала; питания не требует.
PTW подключается к витой паре, PCL — к коаксиальному кабелю; монтажные схемы типового включения приведены в паспорте.
Паспорт показывает типовые схемы с видеокамерой, передатчиком TX, приёмником RX, кабелем связи, заземлением и нагрузкой 75 Ом на стороне приёмника сигнала.

Монтаж

Кабель для PTW — AWG 24 UTP Cat.5 или ТППэП; для PCL — SAT-703 или РК-75.
Сопротивление нагрузки и источника не более 150 Ом.

Примеры

Развязка земляной петли на видеолинии

Назначение по паспорту: гальваническая развязка передающего и приёмного оборудования по витой паре или коаксиалу и подавление помех от токовой «земляной петли».

Защита передатчика/приёмника видео

Паспорт называет назначением также защиту от скачков напряжения в цепи передачи видеосигнала и от повреждения оборудования высоким напряжением по линии.

Частые вопросы

Нужно ли питание?

Нет, паспорт указывает «питание не требуется».

Какой кабель?

Для PTW — AWG 24 UTP Cat.5 или ТППэП, для PCL — SAT-703 или РК-75.

Годятся ли эти модели как грозозащита?

Параметры защиты от высокого напряжения паспорт приводит для других моделей серии (в перечне нет 1800 и 1810), поэтому как грозозащиту их нельзя заявлять без проверки.

Нюансы и грабли

Перечень моделей с параметрами защиты от высокого напряжения (15 нс, 200 Вт, 10 кА, пробой «вход-выход» не менее 1500 В) в паспорте не включает PTW1810HD, PCL1800HD и PCL1810HD: для них паспорт гарантирует развязку и подавление помех, но не эти параметры грозозащиты.
В строке габаритов паспорта номера моделей слиплись («917» и «1800, 1810»); 100×35×25 мм для моделей 1800 и 1810 принято по этой строке — перед заказом корпуса уточните по товару.

Документация

Инфотех — паспорт AVT-PTW1810HD (AVT Protect HD PR.60)
Инфотех — паспорт AVT-PCL1800HD (AVT Protect PR.60, прежняя редакция)
