AVT-PTW720, TNB560, Nano UTP Suppressor — развязка видеолинии по витой паре, корпус 85×42×50

Пассивные устройства AVT Protect для витой пары: гальваническая развязка TX и RX, подавление помех земляной петли. PTW720 — с заявленной защитой от высокого напряжения.

Устройства защиты AVT серии Protect — витая пара в корпусе 85×42×50

Модели семейства

AVT-PTW720Из перечня моделей, для которых паспорт приводит параметры защиты от высокого напряжения.

Время срабатывания	15 нс
Макс. импульсная рассеиваемая мощность	200 Вт при напряжении от 7 до 90 В (8/20 мкс)
Макс. импульсный ток защиты	10 кА при напряжении от 90 В (8/20 мкс)
Напряжение пробоя «вход-выход»	не менее 1500 В

AVT-TNB560Витая пара, корпус 85×42×50; в перечне моделей с параметрами защиты от высокого напряжения не назван.

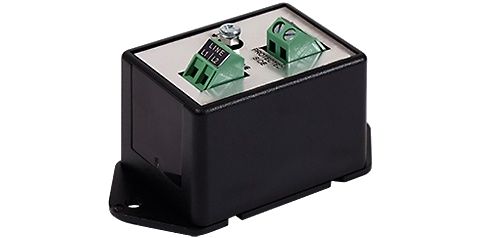

AVT-Nano UTP SuppressorВитая пара, серия Nano; имеет включатель режима для пассивного передатчика TX (положение ON). В перечне моделей с параметрами защиты от высокого напряжения не назван.

Общие параметрыИз паспорта серии Protect.

Габариты	85×42×50 мм
Рекомендованный кабель	AWG 24 UTP Cat.5, ТППэП Nх2х0,5
Спад частотной характеристики	не более 3 дБ на 10 Гц, 8 МГц и 70 МГц
Сопротивление нагрузки и источника	не более 150 Ом
Уровень входного/выходного напряжения	не более 1,5 В
Питание	не требуется
Температура / влажность	−40…+70 °C; не более 95% при +20 °C без конденсата
Материал корпуса	АБС

Как это работает и подключается

Устройство включается в линию «витая пара»; питания не требует.
Монтажная схема для этой группы: линия связи на клеммы Line, выход к нагрузке, вывод заземления; у PTW716 показан также вывод «Общий», у моделей с включателем — положения ON/OFF.
Для Nano UTP Suppressor включатель режима для пассивного ТХ переводят в положение ON.

Монтаж

Кабель — AWG 24 UTP Cat.5 или ТППэП.
Сопротивление нагрузки и источника не более 150 Ом.
В схемах типового включения показаны видеокамера, передатчик ТХ, приёмник RX, кабель связи, заземление и нагрузка 75 Ом у приёмника сигнала.

Примеры

Развязка земляной петли на витой паре

Паспорт называет назначением гальваническую развязку передающего и приёмного оборудования по витой паре и подавление помех от токовой «земляной петли».

Линия с пассивным передатчиком

Для Nano UTP Suppressor паспорт предусматривает включатель режима для пассивного ТХ (положение ON).

Частые вопросы

Нужно ли питание?

Нет, паспорт указывает «питание не требуется».

Когда переводить включатель в ON?

Паспорт называет включатель режима для пассивного ТХ (положение ON) у Nano UTP Suppressor.

Нюансы и грабли

Параметры защиты от высокого напряжения (15 нс, 200 Вт, 10 кА, пробой не менее 1500 В) паспорт относит к перечню моделей, в который из этой карточки входит PTW720; для TNB560 и Nano UTP Suppressor они не заявлены.
Разрешение в паспорте: D1 и 960H, для модификаций HD и Nano — 1080p и 720p; в каких именно из этих моделей какое разрешение, паспорт по строкам не разделяет.

Документация

Инфотех — паспорт AVT-PTW1810HD (AVT Protect HD PR.60), общий на серию
