Инфотех · пара инжектор + сплиттер: питание и данные по кабелю UTP до 1000 м
IVT-INJ9003POE и IVT-SPL9003POE — передача питания и данных по четырёхпарному UTP на 1000 м (10BASE-T1L)
Пара одноканальных модулей: инжектор у коммутатора и сплиттер у нагрузки передают питание и данные по кабелю UTP по 10BASE-T1L на расстояние до 1000 м.
Модели семейства
IVT-INJ9003POE (IVT-INJ9003UPOE)Одноканальный модуль инжектора PoE; работает в паре со сплиттером IVT-SPL9003UPOE.
| Вход | RJ-45 10Base-T/100Base-TX |
| Выход | RJ-45: одна пара UTP 10Base-T1L и три пары UTP PoE IEEE 802.3at |
| Питание | 12 V DC стабилизированное, номинальный ток 3 А, клеммный разъём |
| Габариты | 90×60×25 мм |

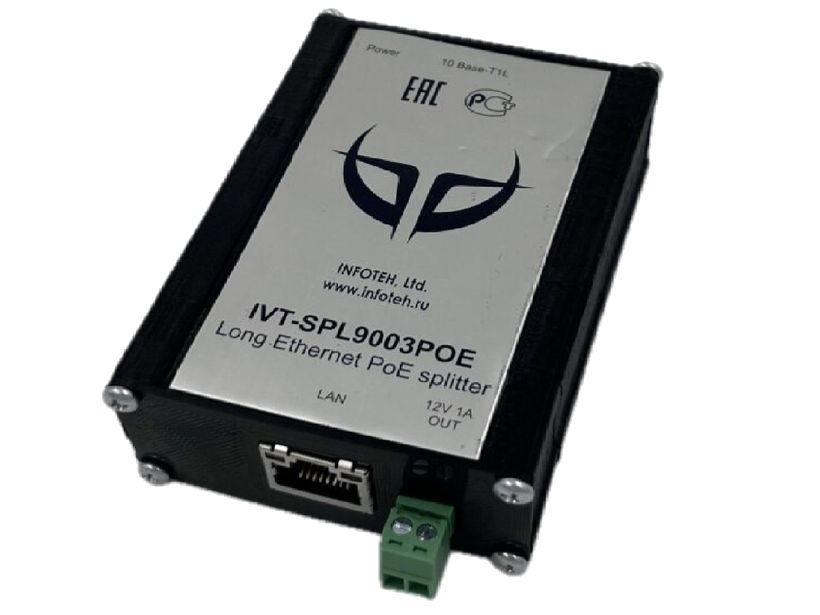

IVT-SPL9003POE (IVT-SPL9003UPOE)Одноканальный модуль сплиттера PoE; работает в паре с инжектором IVT-INJ9003UPOE.
| Вход | RJ-45: одна пара UTP 10Base-T1L и три пары UTP PoE IEEE 802.3at |
| Выход данных | RJ-45 10Base-T/100Base-TX |
| Выход питания | 12 V DC 1 А стабилизированное, клеммный разъём |
| Габариты | 90×60×25 мм |
Общие параметрыДля обоих модулей.
| Дальность | до 1000 метров по четырёхпарному кабелю UTP |
| Стандарты | IEEE 802.3cg-2019 10Base-T1L; IEEE 802.3 10Base-T; IEEE 802.3u 100Base-TX; IEEE 802.3at PoE |
| Функции | автосогласование, встроенная грозозащита, индикация питания и режимов работы |
| Температура | −40…+85 °C |
| Гарантия | 12 месяцев со дня продажи |
Как это работает и подключается
- Модули работают только парой: инжектор IVT-INJ9003UPOE и сплиттер IVT-SPL9003UPOE.
- На инжектор подаётся стабилизированное 12 V DC через клеммный разъём, входом данных служит RJ-45 10/100.
- Линия между модулями — четырёхпарный кабель UTP: одна пара под данные 10Base-T1L, три пары под питание.
Монтаж
- Напряжение питания, подаваемое на инжектор, должно соответствовать указанному в паспорте: 12 V DC (стабилизированное).
- Температура окружающей среды около устройства и внутри корпуса — от −40 до +85 °C.
- Убедиться до включения, что устройство и кабели не имеют механических повреждений.
Примеры
Питание и данные удалённого устройства
Инжектор ставится у коммутатора, сплиттер — у нагрузки; по кабелю UTP идут данные 10Base-T1L и питание PoE, на выходе сплиттера — RJ-45 и питание 12 V DC.
Частые вопросы
Можно ли использовать модуль по отдельности?
Нет: по паспорту инжектор работает в паре со сплиттером, а сплиттер — с инжектором.
Какое питание на выходе сплиттера?
12 V DC 1 А, стабилизированное.
Какое питание нужно инжектору?
12 V DC (стабилизированное), номинальный ток 3 А.
Нюансы и грабли
- Гарантия не действует при воздействии разряда молнии, авариях в сети питания, неправильном подключении и механических повреждениях.
- Обозначения в паспортах различаются: заголовок — IVT-INJ9003UPOE и IVT-SPL9003UPOE, строка в свидетельстве о приёмке — IVT-INJ9003POE и IVT-SPL9003POE.
- Таблица длин линии 10Base-T1L в паспорте дана картинкой, в текст она не извлекается — длины по кабелям смотрите в PDF паспорта.
