Неуправляемые коммутаторы в корпусе 85×65×25 мм с портом однопарного Ethernet 10BASE-T1L: сегмент или IP-устройство за 2 км по двум проводам. Два коммутатора = комплект Long-IP.

Промышленные коммутаторы с портом SPE 10BASE-T1L IVT-LAN PRO и комплекты Long-IP Extra/Double

Модели семейства

IVT-LAN9002PROПорт 10BASE-T + порт 10BASE-T1L с грозозащитой и гальванической развязкой.

Порты	1 × 10BASE-T (фиксированные 10 Mb/s Full Duplex) + 1 × 10BASE-T1L
Защита порта T1L	3 ступени: подавление синфазного сигнала (DCMR −30 dB min при 1…50 МГц), гальваническая развязка 1500 Vrms, защита по напряжению от 8 В (20 A, 8/20 мкс)

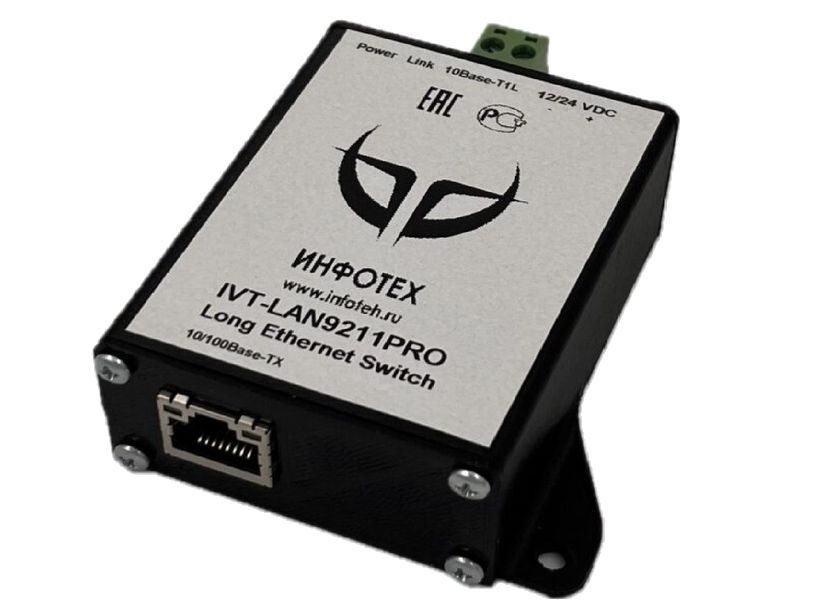

IVT-LAN9211PROПорт 10/100BASE-TX + порт 10BASE-T1L. Два коммутатора составляют комплект Long-IP Extra.

Порты	1 × 10/100BASE-TX + 1 × 10BASE-T1L
Защита порта T1L	дифференциальная/синфазная, по напряжению от 5 В, пиковый ток 7 A (8/20 мкс), 40 A (5/50 нс)

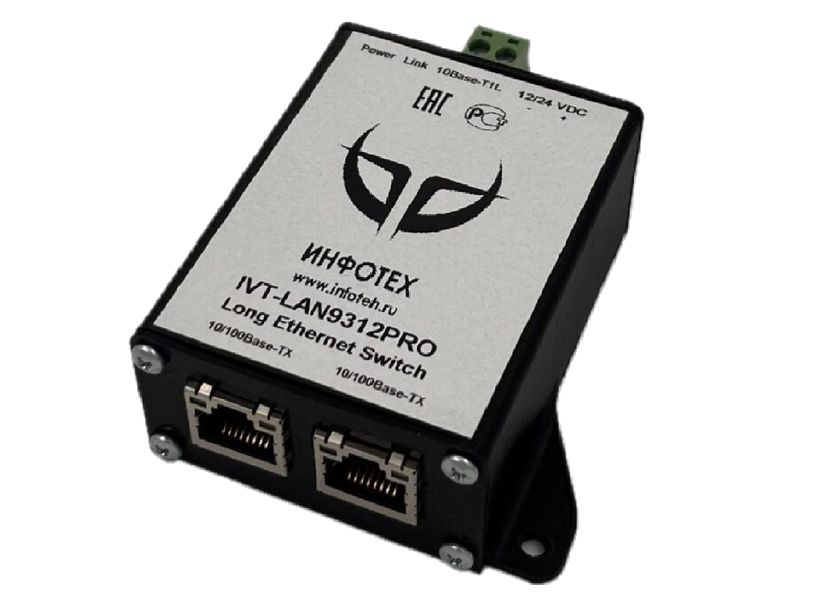

IVT-LAN9312PROДва порта 10/100BASE-TX + порт 10BASE-T1L. Два коммутатора составляют комплект Long-IP Double.

Порты	2 × 10/100BASE-TX + 1 × 10BASE-T1L
Защита порта T1L	дифференциальная/синфазная, по напряжению от 5 В, пиковый ток 7 A (8/20 мкс), 40 A (5/50 нс)

IVT-Long-IP Extra / IVT-Long-IP DoubleКомплекты из двух идентичных коммутаторов: Extra — 2 × IVT-LAN9211PRO, Double — 2 × IVT-LAN9312PRO.

Назначение	передача Ethernet по любым двум проводам: коаксиал, телефонная пара, два ТПП или UTP
Дальность	до 2 км на проводах Ø 0,9 мм (коаксиал SAT-703), до 1 км на паре Ø 0,51 мм (UTP 5, 6 Cat)

Общие параметрыДля всех коммутаторов линейки.

Скорость по линии	10BASE-T1L, фиксированная 10 Mb/s Full Duplex, стандарт IEEE 802.3cg-2019
Подключение линии	два провода, 2-контактный клеммный разъём, полярность произвольная
LAN	кабель UTP, RJ-45, раскладка TIA/EIA-568-B; до 100 метров (UTP 5 Cat)
Питание	стабилизированное 6…30 V DC, клеммный разъём 12/24 V; потребляемая мощность 0,5 Вт; блок питания в комплект не входит
Волновое сопротивление линии	100 Ом
Габариты / масса	85×65×25 мм; 50 г
Температура	рабочая −40…+85 °C; хранения −55…+105 °C; влажность не более 95% при +20 °C
Индикация	Power, Link

Дальность по типам кабеля (10BASE-T1L)Из таблицы спецификации.

Кабель AWG 14	более 2 км
SAT 703	2000 метров
RG 59	1200 метров
UTP Cat 5e	1000 метров
UTP Cat 3	850 метров

Как это работает и подключается

Порт 10BASE-T1L работает в паре с портом 10BASE-T1L другого SPE-коммутатора или устройства по IEEE 802.3cg-2019.
Настройка на линию автоматическая и мгновенная; полярность проводов соблюдать не нужно.
Скорость в линии фиксированная 10 Mb/s Full Duplex и не зависит от длины.

Монтаж

Подключить сетевое оборудование к порту LAN, двухпроводную линию — к клеммному разъёму 10Base-T1L, блок питания — к разъёму 12/24 V; подсоединить устройство на другом конце линии и включить питание.
По индикации убедиться, что данные проходят и по линии, и по Ethernet-интерфейсу.
Не монтировать и не включать устройства во время грозовых разрядов; не подвергать влаге.
Окружающая температура около устройства и внутри корпуса — от −40 до +85 °C.

Примеры

Удалённая IP-камера за 2 км

Коммутатор у камеры, второй в базовой сети — по двум проводам, в том числе по коаксиальному кабелю.

Два сегмента сети по одной паре

Типовая схема спецификации LAN9002PRO: соединение двух разнесённых сегментов Ethernet двумя коммутаторами.

Последовательное включение

Инструкции допускают неограниченное последовательное подключение удлинителей для увеличения расстояния.

Частые вопросы

Из чего состоят Long-IP Extra и Long-IP Double?

Из двух идентичных коммутаторов: Extra — IVT-LAN9211PRO, Double — IVT-LAN9312PRO.

Какое питание?

Стабилизированное 6…30 V DC (клеммный разъём 12/24 V), потребление 0,5 Вт; блок питания в комплект не входит.

Чем LAN9002PRO отличается от остальных?

Порт LAN 10BASE-T вместо 10/100BASE-TX и гальваническая развязка порта T1L с тремя ступенями защиты.

Нюансы и грабли

Дальность зависит от проводов: до 2 км — для Ø 0,9 мм (SAT-703), до 1 км — для пары Ø 0,51 мм (UTP 5, 6 Cat); для RG 59 — 1200 метров, для UTP Cat 3 — 850 метров.
В LAN9002PRO LAN-порт — только 10BASE-T (10 Mb/s), у LAN9211PRO и LAN9312PRO — 10/100 с автоопределением. Гальваническая развязка 1500 Vrms указана только для LAN9002PRO.
Диаметры проводников в таблицах спецификаций частично искажены при извлечении текста (в части строк «Ø 52 мм» вместо 0,52); в карточке приведены только длины.
В документах встречаются и 0,51 мм, и 0,52 мм для UTP 5, 6 Cat: значения приведены по строкам, откуда взяты.
