IVT-Long-IP MAX1 и MAX2 — Ethernet и PoE++ до 84 Вт на нагрузке на расстояние до 2000 м

Комплекты инжектор + сплиттер в металлических корпусах: Ethernet 10 Mb/s и PoE/PoE+/PoE++ (вход до 90 Вт, выход до 84 Вт). MAX1 — по двум проводам, MAX2 — по кабелю UTP/FTP.

Комплекты инжектор + сплиттер IVT-Long-IP MAX (PoE++ до 90 Вт по 10BASE-T1L)

Модели семейства

IVT-Long-IP MAX1Инжектор IVT-INJ9401MAX + сплиттер IVT-SPL9401MAX; линия — любые два провода на клеммах.

Линия	однопарный винтовой клеммный разъём 10BASE-T1L + PoE; любые два провода: коаксиал, телефонная пара, ТПП, UTP, силовой кабель
Дальность данных	до 2 км на проводах Ø 0,9 мм (коаксиал SAT-703), до 1 км на паре Ø 0,52 мм (UTP 5, 6 cat)
PoE на выходе (коаксиал SAT-703)	6 Вт на 2 км; 18 Вт на 1000 м; 30 Вт на 500 м; 72 Вт на 100 м
PoE на выходе (пара UTP-6e, Ø 0,52 мм)	3 Вт на 1000 м; 6 Вт на 500 м; 12 Вт на 300 м; 34 Вт на 100 м
Габариты	инжектор 92×64×25 мм; сплиттер 90×70×25 мм (спецификация); масса 50 г
Потребляемая мощность	3 Вт у каждого устройства

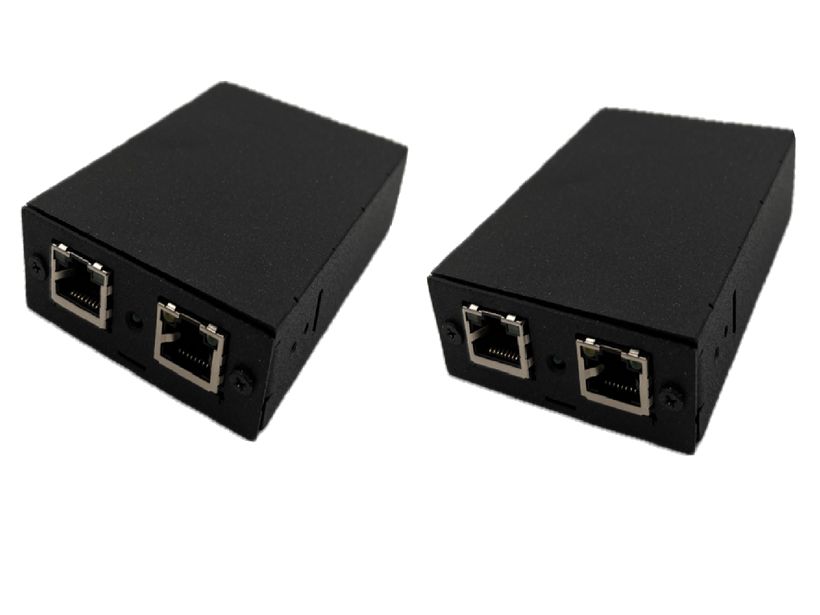

IVT-Long-IP MAX2Инжектор IVT-INJ9402MAX + сплиттер IVT-SPL9402MAX; линия — 4-парный кабель UTP/FTP, данные по одной паре, PoE по трём парам.

Линия	разъём RJ-45 10BASE-T1L + PoE (TIA/EIA-568-B); данные на контактах 1-2, PoE: «плюс» 3, 5, 7, «минус» 4, 6, 8
Дальность данных	до 2 км для кабеля Ø 0,78 мм (FTP Cat 7A, AWG-22), 1 км для кабеля Ø 0,52 мм (UTP 5, 6 cat)
PoE на выходе (FTP-7A, Ø 0,78 мм)	6 Вт на 2000 м; 14 Вт на 1500 м; 20 Вт на 1000 м; 42 Вт на 500 м
PoE на выходе (UTP-5E, Ø 0,52 мм)	8 Вт на 1000 м; 20 Вт на 500 м; 42 Вт на 250 м
Габариты	92×64×25 мм (спецификация); масса 80 г
Потребляемая мощность	3 Вт у каждого устройства

Общие параметрыДля обоих комплектов.

Данные	10BASE-T1L IEEE 802.3cg-2019, фиксированные 10 Mb/s Full Duplex; LAN 10/100BASE-T/TX
PoE	IEEE 802.3af/at/bt, автоопределение; вход до 90 Вт, выход до 84 Вт
Мощность PoE на входе	Type 1 (13 Вт), Type 2 (25,5 Вт), UPoE++ (38,7; 52,7; 70; 90 Вт)
Мощность PoE на выходе	Type 1 (13 Вт), Type 2 (25,5 Вт), UPoE++ (38,7; 52,7; 70; 84 Вт)
Установка	одиночно или в 19" стойку с панелью IVT-14XX19I
Корпус	металл, антивандальный
Температура / влажность	−40…+85 °C; не более 95% при +20 °C
Настройка	полностью автоматическая, полярность проводов не важна (MAX1)

Как это работает и подключается

Инжектор стоит в базовой сети и подключается к коммутатору с портами PoE++ до 90 Вт; сплиттер и нагрузка получают PoE вместе с данными по линии.
Инжектор и сплиттер соединяются одной парой проводов (разъёмы Line T1L).
Устройства PoE определяются автоматически.

Монтаж

Порядок MAX1: PoE-коммутатор — на PoE In инжектора; инжектор и сплиттер друг с другом — разъёмами Line T1L; сетевое устройство — на PoE Out сплиттера; по индикации убедиться, что PoE и данные пришли к устройству.
Не монтировать и не включать устройства во время грозовых разрядов; не подвергать влаге.
Окружающая температура около устройства и внутри корпуса — от −40 до +85 °C.

Примеры

Поворотная PoE++ камера за 2 км

Схема инструкции MAX1: инжектор у PoE-коммутатора, сплиттер у сетевой поворотной видеокамеры с питанием PoE++.

Стойка на 14 инжекторов

В 19" панель IVT-14XX19I помещается 14 инжекторов IVT-INJ9402MAX (пример из инструкции MAX2).

Частые вопросы

Чем MAX1 отличается от MAX2?

MAX1 передаёт данные и PoE по двум проводам на клеммах, MAX2 — по 4-парному кабелю UTP/FTP (данные по одной паре, питание по трём).

Какая мощность на дальнем конце?

Зависит от кабеля: по SAT-703 на 2 км — 6 Вт, на 500 м — 30 Вт; по FTP-7A у MAX2 на 500 м — 42 Вт.

Можно ли поставить в стойку?

Да, в 19" стойку с панелью IVT-14XX19I; в панель помещается 14 инжекторов.

Нюансы и грабли

Мощность на нагрузке сильно зависит от длины и сечения проводов (примеры: 6 Вт на 2 км по SAT-703 и 34 Вт на 100 м UTP-6e). Для выбора ориентируйтесь на таблицы в спецификации (напряжение 57 В на входе).
Габариты расходятся: в спецификации MAX1 инжектор 92×64×25, сплиттер 90×70×25; в инструкции MAX1 указано 90×70×25 мм; для MAX2 в спецификации 92×64×25, в инструкции 90×64×25 мм.
Максимальная выходная мощность комплекта 84 Вт при входе до 90 Вт — на нагрузке всегда меньше, чем на входе (потери и собственное потребление 3 Вт у каждого устройства).
MAX2 рассчитан на 4-парный кабель UTP/FTP: одна пара под данные, три пары под PoE; в MAX1 линия — любые два провода.
