CI-40/60(T) — настенные громкоговорители 20/30 Вт

Настенные широкополосные громкоговорители для речевого оповещения и музыкальной трансляции, в корпусе чёрного или белого цвета, с кронштейном FSB-3 в комплекте.

Модели семейства

CI-40(B/W), CI-60(B/W) — под низкоомный выход усилителяПодключаются напрямую к низкоомному выходу усилителя мощности, без трансформатора.

Номинальная мощность	20 Вт (CI-40) / 30 Вт (CI-60)
Импеданс	8 Ом
Диапазон частот	80–15000 Гц (CI-40) / 55–22000 Гц (CI-60)
Чувствительность	87 дБ (CI-40) / 88 дБ (CI-60)
Материал корпуса	ударопрочный АБС-пластик
Класс защиты	IP34
Габариты (Ш×В×Г)	143×230×146 мм
Масса	1,46 кг

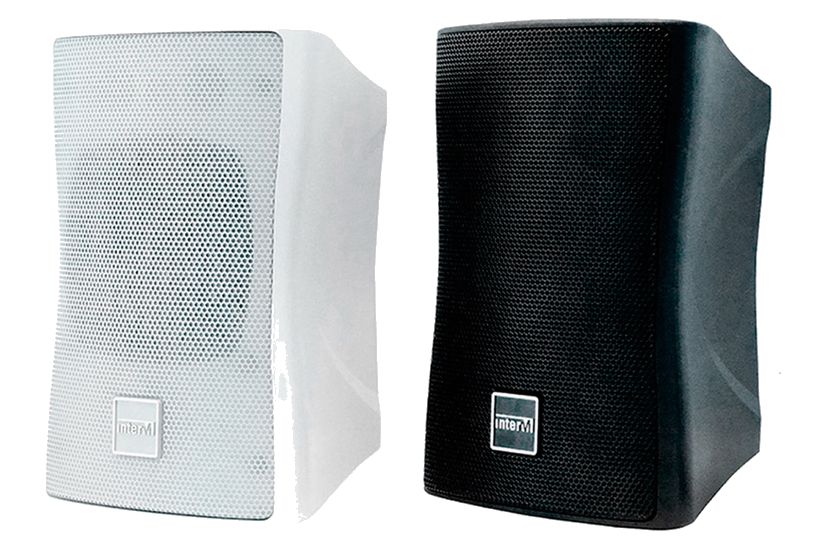

CI-40T(B/W), CI-60T(B/W) — для трансляционной линии 100 ВВ корпусе смонтирован согласующий трансформатор для подключения к линии 100 В.

Номинальная мощность	20 Вт (CI-40T) / 30 Вт (CI-60T)
Импеданс	500 Ом (CI-40T) / 333 Ом (CI-60T)
Диапазон частот	80–15000 Гц (CI-40T) / 55–22000 Гц (CI-60T)
Чувствительность	87 дБ (CI-40T) / 88 дБ (CI-60T)
Материал корпуса	ударопрочный АБС-пластик
Класс защиты	IP34
Габариты (Ш×В×Г)	143×230×146 мм
Масса	1,82 кг

Как это работает и подключается

Динамический излучатель конусообразный, с эластичным резиновым подвесом, за декоративной сеткой — с пылезащитным фильтром; под сеткой размещён фазоинвертор.
Подключение — через клеммный разъём на задней стороне корпуса.

Монтаж

В комплекте кронштейн FSB-3 с регулировкой угла поворота и наклона; допускается установка без кронштейна — на столе или полке.
Только внутри помещений: изделие не рассчитано на атмосферные осадки и экстремальные температуры.
Способ монтажа на стену или подвес должен быть одобрен и сертифицирован уполномоченным специалистом — иначе риск повреждения изделия или травмы.
Перед подключением отключайте питание усилителя. Снимайте изоляцию ~10 мм и зажимайте провода в клеммнике, соответствующем нужному входному импедансу.
Заземляйте корпус изделия, если иное не оговорено производителем.

Примеры

Озвучивание помещения без линии 100 В

CI-40/60(B/W) подключаются к низкоомному выходу бытового или профессионального усилителя.

Трансляционная сеть на несколько громкоговорителей

CI-40T/60T(B/W) подключаются к линии 100 В — так проще развести кабель на много точек и меньше потери в проводе.

Частые вопросы

В чём разница между CI-40 и CI-40T?

CI-40 рассчитан на низкоомный выход усилителя (8 Ом), CI-40T — на трансляционную линию 100 В: в его корпусе смонтирован согласующий трансформатор (500 Ом).

Можно ли ставить громкоговоритель на улице?

Нет, по РЭ он предназначен только для установки внутри помещения и не рассчитан на атмосферные осадки и экстремальные температуры.

Нюансы и грабли

Гитарные кабели, корды для освещения и низкокачественные разъёмы ухудшают звучание — нужен аудиотрансляционный кабель с достаточным сечением.
Перепутанная полярность подключения сдвигает громкоговорители по фазе и заметно снижает отдачу на низких частотах.
Мощность усилителя должна быть не меньше суммарной потребляемой мощности подключённых громкоговорителей — иначе ограничение и искажение сигнала, риск повредить и колонки, и усилитель.
При параллельном подключении нескольких громкоговорителей суммарный импеданс не должен быть меньше допустимого для усилителя.

Документация

Inter-M — Громкоговорители настенные CI-40,40T,60,60T (B/W), инструкция
