DPA-130DC/230DC — компактные цифровые усилители мощности 300 Вт/канал

Одно- и двухканальный цифровые усилители класса D для линии 100 В, по одному установочному месту в стойке, с отключаемым ФВЧ и резервным питанием 24 В.

Трансляционные усилители мощности DPA-130DC/230DC

Модели семейства

DPA-130DCОдин канал усиления, отдельный импульсный источник питания на канал.

Количество каналов	1
Номинальная мощность на канал	300 Вт
Выход	100 В, сопротивление нагрузки 33,3 Ом
Диапазон частот (±3 дБ)	65…20000 Гц
Отношение сигнал/шум	более 100 дБ
КНИ	менее 0,1 %
Питание	230 В 50 Гц (макс. 369 Вт, дежурный 32 Вт) или 24 В пост. тока (макс. 254,4 Вт, дежурный 26,4 Вт)
Установочных мест	1U
Масса нетто	7 кг
Габариты (Ш×В×Г)	482×44×448 мм
Рабочая температура	-10…+40 °C
Степень защиты	IP20

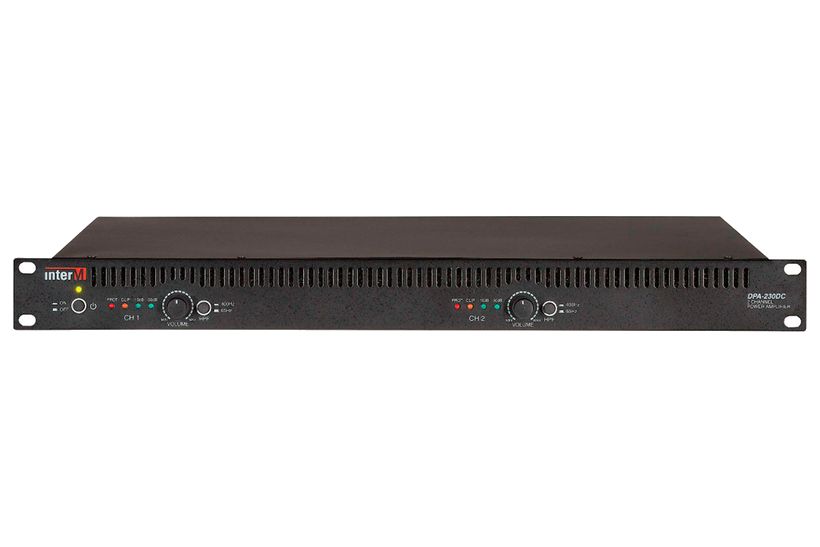

DPA-230DCДва независимых канала по 300 Вт, каждый со своим импульсным источником питания; кнопкой на задней панели каналы можно свести в параллельный режим (оба усиливают сигнал со входа CH1).

Количество каналов	2
Номинальная мощность на канал	300 Вт
Выход	100 В, сопротивление нагрузки 33,3 Ом на канал
Диапазон частот (±3 дБ)	65…20000 Гц
Отношение сигнал/шум	более 100 дБ
КНИ	менее 0,1 %
Питание	230 В 50 Гц (макс. 736 Вт, дежурный 43 Вт) или 24 В пост. тока (макс. 198 Вт, дежурный 50 Вт)
Установочных мест	1U
Масса нетто	8,5 кг
Габариты (Ш×В×Г)	482×44×448 мм
Рабочая температура	-10…+40 °C
Степень защиты	IP20

Как это работает и подключается

Регулятор диапазона громкости внутри усилителя переключает шкалу VOLUME между 0…-12 дБ и 0 дБ…полное отключение (заводская настройка — полное отключение); переключение — отсоединением разъёма CP207.
У DPA-230DC кнопка на задней панели переводит оба канала в параллельный режим: сигнал берётся только со входа CH1, вход CH2 не используется.
Индикация на передней панели: POWER (питание), уровень сигнала –10dB/–30dB, CLIP (перегрузка), PROT (сработала защита).

Монтаж

Перед подключением к сети проверьте, что питание — 220 В переменного тока или 24 В постоянного.
При монтаже в стойку нужно пространство для вентиляции: снимите заднюю панель стойки или поставьте вентилятор сверху; при установке более 5 блоков в стойку — обязательна вентиляционная панель.
Перед подключением громкоговорителей отключайте усилитель от сети 220 В; не используйте одновременно разные способы подключения громкоговорителей.
Суммарное сопротивление подключаемой линии не должно быть меньше указанного на разъёмах (33,3 Ом при 100 В) — меньшее сопротивление может повредить усилитель.

Примеры

Компактный узел в стойке

Занимает одно установочное место (1U) — удобно там, где на DPA-S/D/Q/T нет места.

Подавление помех и защита от плохих громкоговорителей

Отключаемый ФВЧ подавляет частоты ниже 400 Гц — снижает сетевые наводки и нагрузку на усилитель от низкочастотных сигналов.

Частые вопросы

Чем DPA-230DC отличается от DPA-130DC?

DPA-230DC — два независимых канала усиления по 300 Вт каждый (со своим источником питания), их можно свести в параллельный режим; DPA-130DC — один канал 300 Вт.

Сколько места усилитель занимает в стойке?

Одно установочное место (1U) по паспорту — компактнее, чем усилители серии DPA-S/D/Q/T.

Нюансы и грабли

Подключение громкоговорителей с меньшим сопротивлением, чем 33,3 Ом на канал, может повредить устройство.
Не блокируйте вентиляционные отверстия и вентилятор — скорость его вращения меняется ступенчато по внутренней температуре усилителя.
Не давайте индикатору CLIP гореть подолгу — при искажении сигнала снижайте громкость.

Документация

Inter-M — Цифровой трансляционный усилитель мощности DPA-130DC/230DC, инструкция
