Inter-M · усилители трансляционные
DPA-300S/600S/900S/1200S — цифровые трансляционные усилители мощности класса D
Одноканальные цифровые усилители класса D для линии оповещения и трансляции 70/100 В, с резервным питанием 24 В и защитой от перегрузки и КЗ.
Модели семейства
DPA-300SОдин канал усиления, номинальная выходная мощность 300 Вт.
| Номинальная мощность | 300 Вт (КНИ<0,1%) |
| Выход | 100 В/33,3 Ом; 70 В/16,3 Ом |
| Макс. потребляемая мощность | 344,3 Вт (220 В) / 379 Вт (24 В) |
| Потребление в дежурном режиме | 20 Вт (220 В) / 16,8 Вт (24 В) |
| Диапазон частот | 50 Гц – 20 кГц |
| Вход | 1 В / 10 кОм |
| Питание | 220 В 50 Гц или 24 В постоянного тока |
| Масса | 6,8 кг |
| Габариты (Ш×В×Г) | 482×88×434 мм |

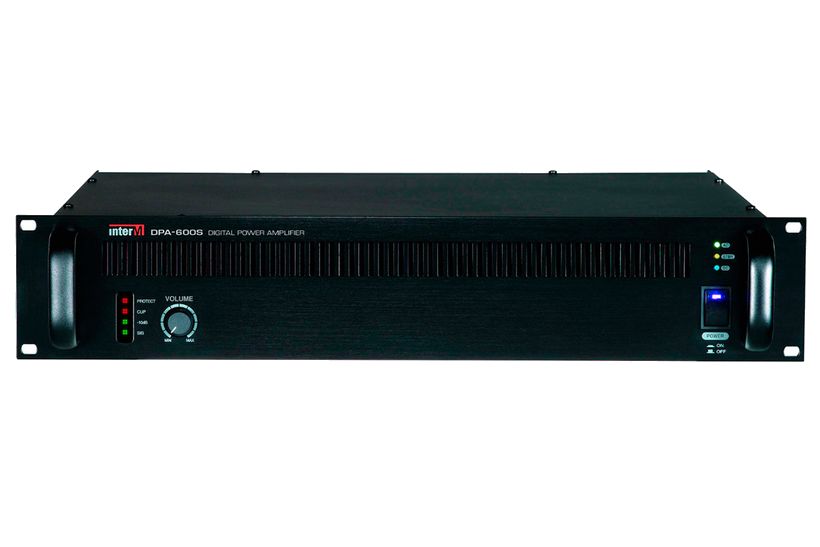

DPA-600SОдин канал усиления, номинальная выходная мощность 600 Вт.
| Номинальная мощность | 600 Вт (КНИ<0,1%) |
| Выход | 100 В/16,6 Ом; 70 В/8,1 Ом |
| Макс. потребляемая мощность | 690 Вт (220 В) / 758 Вт (24 В) |
| Потребление в дежурном режиме | 20,8 Вт (220 В) / 20,7 Вт (24 В) |
| Диапазон частот | 50 Гц – 20 кГц |
| Вход | 1 В / 10 кОм |
| Питание | 220 В 50 Гц или 24 В постоянного тока |
| Масса | 6,8 кг |
| Габариты (Ш×В×Г) | 482×88×434 мм |

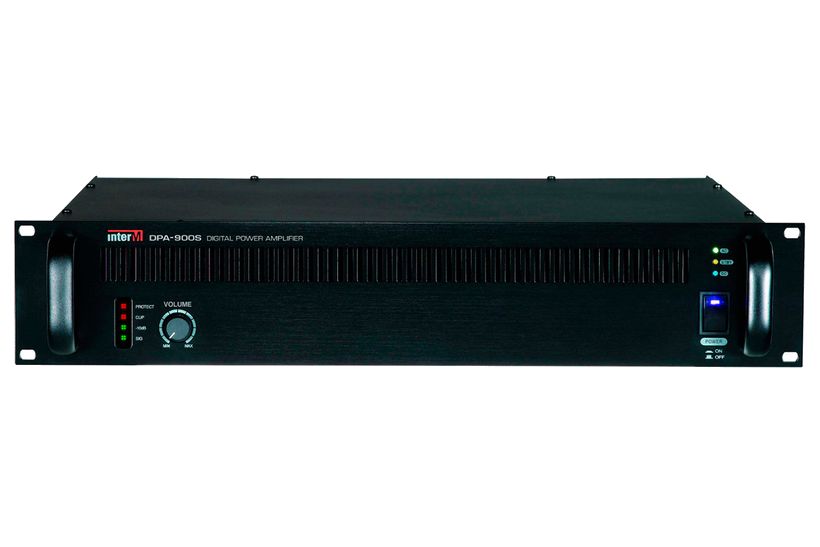

DPA-900SОдин канал усиления, номинальная выходная мощность 900 Вт.
| Номинальная мощность | 900 Вт (КНИ<0,1%) |
| Выход | 100 В/11,1 Ом; 70 В/5,4 Ом |
| Макс. потребляемая мощность | 1052 Вт (220 В) / 1161 Вт (24 В) |
| Потребление в дежурном режиме | 30 Вт (220 В) / 25 Вт (24 В) |
| Диапазон частот | 60 Гц – 20 кГц |
| Вход | 1 В / 10 кОм |
| Питание | 220 В 50 Гц или 24 В постоянного тока |
| Масса | 8,2 кг |
| Габариты (Ш×В×Г) | 482×88×480 мм |

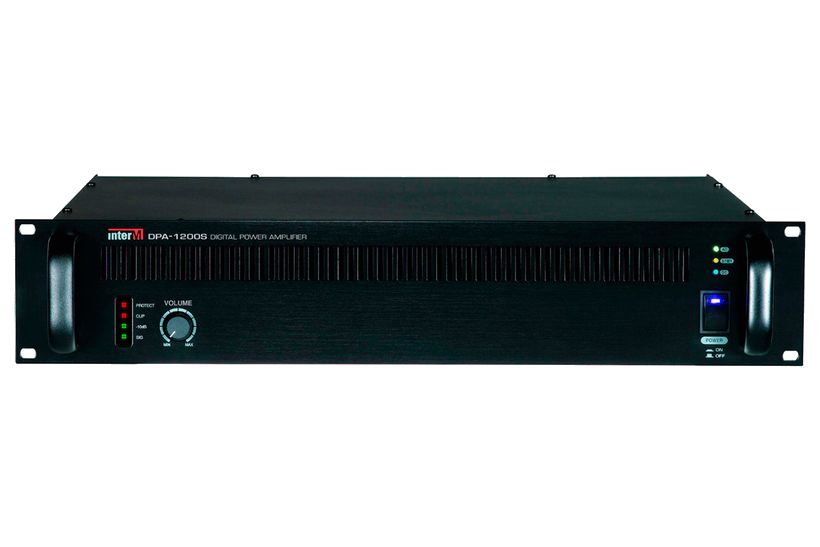

DPA-1200SОдин канал усиления, номинальная выходная мощность 1200 Вт.
| Номинальная мощность | 1200 Вт (КНИ<0,1%) |
| Выход | 100 В/8,3 Ом; 70 В/4,1 Ом |
| Макс. потребляемая мощность | 1436 Вт (220 В) / 1619 Вт (24 В) |
| Потребление в дежурном режиме | 30 Вт (220 В) / 36 Вт (24 В) |
| Диапазон частот | 60 Гц – 20 кГц |
| Вход | 1 В / 10 кОм |
| Питание | 220 В 50 Гц или 24 В постоянного тока |
| Масса | 8,2 кг |
| Габариты (Ш×В×Г) | 482×88×480 мм |
Как это работает и подключается
- Усилитель класса D: ключевые каскады коммутируют выход с положительной и отрицательной шиной питания — меньше тепловыделение и масса блока, чем у усилителей на трансформаторе.
- Вход PGM INPUT — симметричный линейный, есть отдельный приоритетный вход PRIORITY с регулятором уровня и управляющими «сухими» контактами.
- Индикаторы на передней панели: AC/DC/STBY (источник питания), «–10dB» и «CLIP» (уровень и перегрузка), «PROT» (срабатывание защиты).
Монтаж
- В комплекте крепёж для установки в аппаратный шкаф и клеммные колодки с винтовым зажимом.
- Перед подключением убедитесь, что суммарный импеданс трансляционной линии, подключаемой к усилителю, не меньше значения для выбранного режима (100 В или 70 В) — проверяйте RLC-метром.
- Стойка с оборудованием должна быть заземлена.
- После включения регулируйте уровень выходного сигнала так, чтобы не загорался индикатор CLIP; не допускайте перехода в режим PROTECT.
- Не блокируйте вентиляционные отверстия.
Примеры
Одноканальный узел трансляции на много громкоговорителей
Один канал, выход 70/100 В, переключатель режима на задней панели; к линии можно подключить много громкоговорителей, если суммарный импеданс линии не меньше значения для выбранного режима.
Резерв по питанию
При пропадании сети 220 В усилитель автоматически переключается на внешнее резервное питание 24 В постоянного тока.
Частые вопросы
Чем DPA-300S/600S отличаются от DPA-900S/1200S по массе и габаритам?
DPA-300S и DPA-600S — 6,8 кг, 482×88×434 мм; DPA-900S и DPA-1200S — 8,2 кг, 482×88×480 мм (корпус глубже).
Можно ли запитать усилитель без сети 220 В?
Да, предусмотрено внешнее резервное питание 24 В постоянного тока; при пропадании 220 В усилитель переключается на него автоматически.
Нюансы и грабли
- Длинная трансляционная линия с большим числом громкоговорителей повышает риск неправильного подключения, нарушения целостности кабеля и КЗ между проводниками — линии нужно проверять особенно внимательно.
- При использовании программных распределителей (PO-606, PO-6106) или предмикшеров-усилителей (PP-6213, PP-6214) следите, чтобы их выходной сигнал не превышал линейный уровень 1 В — иначе перегрузка входа усилителя.
- Перед подключением громкоговорителей отключайте усилитель от сети 220 В.
