Inter-M · усилители трансляционные

DPA-300D/600D — цифровые двухканальные усилители мощности

Двухканальные усилители класса D для линии оповещения и трансляции 70/100 В, с резервным питанием 24 В и раздельными регуляторами каналов.

Модели семейства

DPA-300DДва канала усиления, номинальная мощность 300 Вт на канал.

Количество каналов	2
Номинальная мощность на канал	300 Вт
Выход	100 В/33,3 Ом; 70 В/16,3 Ом
Диапазон частот (±3 дБ)	50…20000 Гц
КНИ (300 Вт, 1 кГц)	менее 0,1 %
Отношение сигнал/шум	более 100 дБ
Питание	230 В 50 Гц (макс. 646 Вт, дежурный 29,1 Вт) или 24 В пост. тока (макс. 425 Вт, дежурный 29,9 Вт)
Установочных мест	2U
Масса нетто	7,5 кг
Габариты (Ш×В×Г)	482×88×434 мм

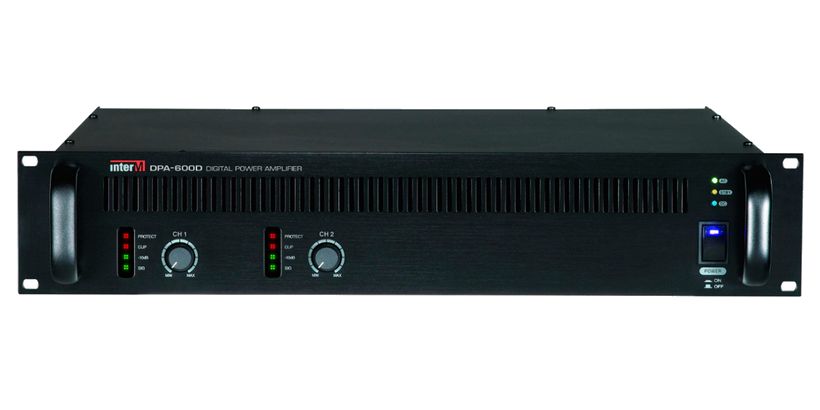

DPA-600DДва канала усиления, номинальная мощность 600 Вт на канал.

Количество каналов	2
Номинальная мощность на канал	600 Вт
Выход	100 В/16,6 Ом; 70 В/8,1 Ом
Диапазон частот (±3 дБ)	50…20000 Гц
КНИ (300 Вт, 1 кГц)	менее 0,1 %
Отношение сигнал/шум	более 100 дБ
Питание	230 В 50 Гц (макс. 1330 Вт, дежурный 27,5 Вт) или 24 В пост. тока (макс. 1170 Вт, дежурный 37,5 Вт)
Установочных мест	2U
Масса нетто	8,5 кг
Габариты (Ш×В×Г)	482×88×480 мм

Индикация на передней панели: AC/DC/STBY (источник питания), «-10dB» и CLIP (уровень и перегрузка), PROT (сработала защита).
Отдельный приоритетный вход PRIORITY.

В комплекте крепёж для установки в аппаратный шкаф и клеммные колодки с винтовым зажимом.
Перед подключением убедитесь, что суммарный импеданс трансляционной линии на каждом канале не меньше значения для выбранного режима (100 В или 70 В) — проверяйте RLC-метром.
При использовании программных распределителей (PO-606, PO-6106) или предмикшеров-усилителей (PP-6213, PP-6214) следите, чтобы их выходной сигнал не превышал линейный уровень 1 В.
Стойка с оборудованием должна быть заземлена. После включения регулируйте уровень так, чтобы не загорался CLIP; не допускайте перехода в режим PROTECT.
Перед подключением громкоговорителей отключайте усилитель от сети 220 В.

Две независимые трансляционные зоны

Каждый из 2 каналов — свой балансный вход и свой регулятор уровня; линии 70/100 В.

Резерв по питанию

При пропадании сети 220 В усилитель автоматически переключается на внешнее резервное питание 24 В.

Чем DPA-300D и DPA-600D различаются по массе и габаритам?

DPA-300D — 7,5 кг, 482×88×434 мм; DPA-600D — 8,5 кг, 482×88×480 мм (корпус глубже).

Сколько места усилитель занимает в стойке?

2 установочных места (2U) по паспорту.

Длинная трансляционная линия с большим числом громкоговорителей повышает риск неправильного подключения, нарушения целостности кабеля и КЗ между проводниками — линии нужно проверять особенно внимательно.
Не блокируйте вентиляционные отверстия.
Не допускайте долгого свечения индикатора CLIP — при искажении сигнала снижайте громкость.
