DPA-300T/300Q — цифровые многоканальные усилители мощности 300 Вт/канал

Трёх- и четырёхканальный усилители класса D для линии оповещения и трансляции 70/100 В, с резервным питанием 24 В и раздельными регуляторами каналов.

Модели семейства

DPA-300TТри канала усиления по 300 Вт каждый.

Количество каналов	3
Номинальная мощность на канал	300 Вт
Выход	100 В/33,3 Ом; 70 В/16,3 Ом
Диапазон частот (±3 дБ)	50…20000 Гц
КНИ (300 Вт, 1 кГц)	менее 0,1 %
Отношение сигнал/шум	более 100 дБ
Питание	230 В 50 Гц (макс. 1010 Вт, дежурный 29,4 Вт) или 24 В пост. тока (макс. 1010 Вт, дежурный 39,2 Вт)
Установочных мест	2U
Масса нетто	8,6 кг
Габариты (Ш×В×Г)	482×88×480 мм

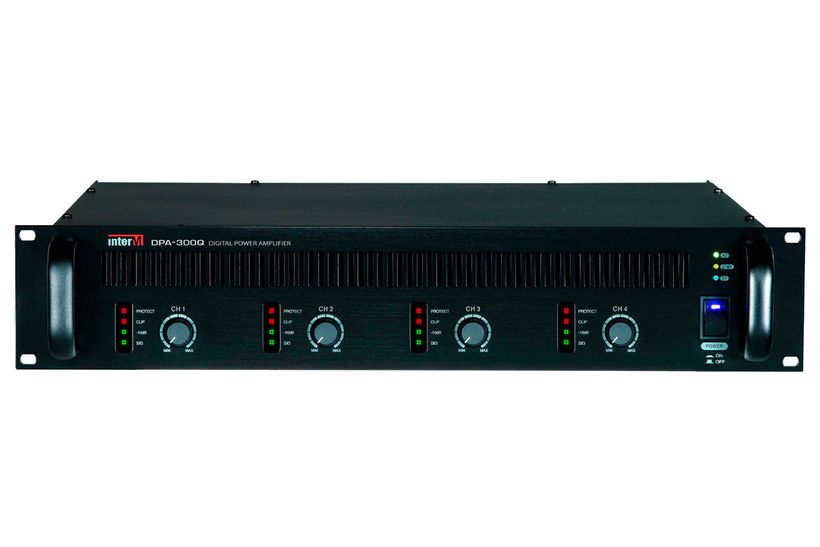

DPA-300QЧетыре канала усиления по 300 Вт каждый.

Количество каналов	4
Номинальная мощность на канал	300 Вт
Выход	100 В/33,3 Ом; 70 В/16,3 Ом
Диапазон частот (±3 дБ)	50…20000 Гц
КНИ (300 Вт, 1 кГц)	менее 0,1 %
Отношение сигнал/шум	более 100 дБ
Питание	230 В 50 Гц (макс. 1340 Вт, дежурный 33,3 Вт) или 24 В пост. тока (макс. 1176 Вт, дежурный 42,2 Вт)
Установочных мест	2U
Масса нетто	8,8 кг
Габариты (Ш×В×Г)	482×88×480 мм

Индикация на передней панели: AC/DC/STBY (источник питания), уровень сигнала и CLIP (перегрузка), PROT (сработала защита).
Отдельный приоритетный вход PRIORITY.

В комплекте крепёж для установки в аппаратный шкаф и клеммные колодки с винтовым зажимом.
Перед подключением убедитесь, что суммарный импеданс трансляционной линии на каждом канале не меньше значения для выбранного режима (100 В или 70 В) — проверяйте RLC-метром.
При использовании программных распределителей (PO-606, PO-6106) или предмикшеров-усилителей (PP-6213, PP-6214) следите, чтобы их выходной сигнал не превышал линейный уровень 1 В.
Стойка с оборудованием должна быть заземлена. После включения регулируйте уровень так, чтобы не загорался CLIP; не допускайте перехода в режим PROTECT.
Перед подключением громкоговорителей отключайте усилитель от сети 220 В.

Три или четыре независимые трансляционные зоны

Каждый канал — свой балансный вход и регулятор уровня, линии 70/100 В.

Резерв по питанию

При пропадании сети 220 В усилитель автоматически переключается на внешнее резервное питание 24 В.

Чем DPA-300T и DPA-300Q различаются?

Числом каналов: у DPA-300T три канала по 300 Вт, у DPA-300Q — четыре; остальные характеристики и габариты (482×88×480 мм, 2U) совпадают.

Это тот же корпус, что у DPA-150Q?

Нет: у DPA-150Q корпус мельче и легче — это отдельная модель по отдельному документу.

Длинная трансляционная линия с большим числом громкоговорителей повышает риск неправильного подключения, нарушения целостности кабеля и КЗ между проводниками — линии нужно проверять особенно внимательно.
Не блокируйте вентиляционные отверстия.
Не допускайте долгого свечения индикатора CLIP — при искажении сигнала снижайте громкость.
