HE08/HE10/HE12/HE15 — профессиональные двухполосные громкоговорители серии HEXA

Двухполосные пассивные громкоговорители в шестиугольном корпусе с поворотным асимметричным рупором, для озвучивания залов, ресторанов и лекционных аудиторий.

Профессиональная акустическая система серии HEXA (HE08/HE10/HE12/HE15)

Модели семейства

HE08НЧ-динамик 8″, мощность AES 200 Вт.

Частотный диапазон (±3 дБ)	130…16000 Гц
Номинальная мощность (AES/Program/Peak)	200/400/800 Вт
Рекомендуемый усилитель	400 Вт
Чувствительность (1 Вт/1 м)	93 дБ
Макс. SPL (Peak)	122 дБ
Входной импеданс	8 Ом
Масса нетто	13,52 кг
Габариты (Ш×В×Г)	260×410×260 мм

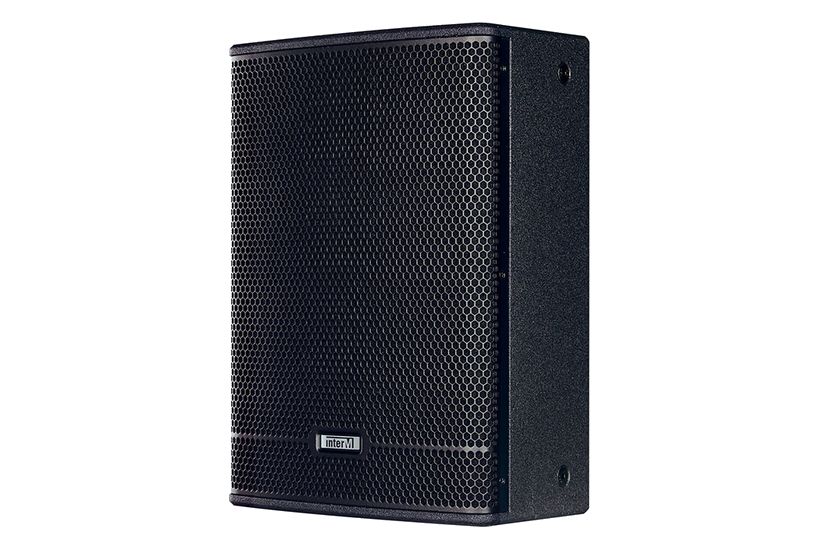

HE10НЧ-динамик 10″, мощность AES 250 Вт.

Частотный диапазон (±3 дБ)	130…16000 Гц
Номинальная мощность (AES/Program/Peak)	250/500/1000 Вт
Рекомендуемый усилитель	500 Вт
Чувствительность (1 Вт/1 м)	96 дБ
Макс. SPL (Peak)	126 дБ
Входной импеданс	8 Ом
Масса нетто	17,15 кг
Габариты (Ш×В×Г)	330×480×330 мм

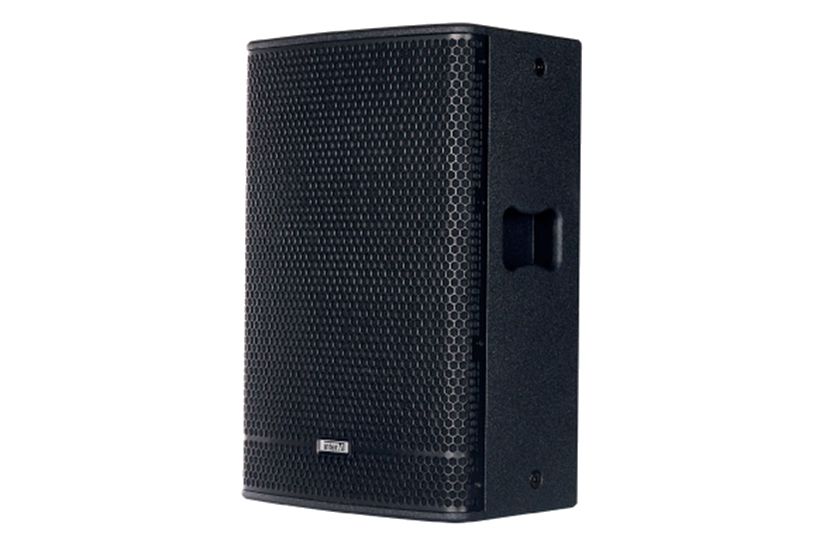

HE12НЧ-динамик 12″, мощность AES 400 Вт.

Частотный диапазон (±3 дБ)	107…19000 Гц
Номинальная мощность (AES/Program/Peak)	400/800/1600 Вт
Рекомендуемый усилитель	800 Вт
Чувствительность (1 Вт/1 м)	94 дБ
Макс. SPL (Peak)	126 дБ
Входной импеданс	8 Ом
Масса нетто	26,44 кг
Габариты (Ш×В×Г)	380×570×380 мм

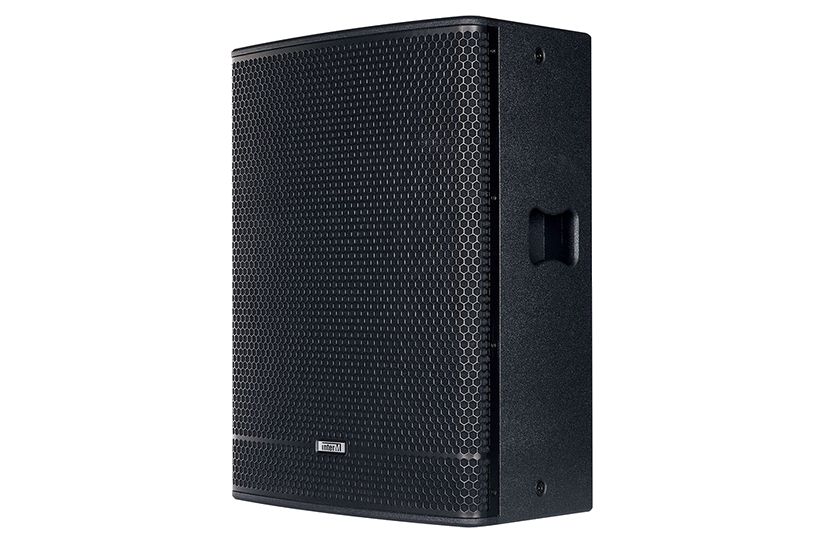

HE15НЧ-динамик 15″, мощность AES 500 Вт.

Частотный диапазон (±3 дБ)	108…17000 Гц
Номинальная мощность (AES/Program/Peak)	500/1000/2000 Вт
Рекомендуемый усилитель	1000 Вт
Чувствительность (1 Вт/1 м)	97 дБ
Макс. SPL (Peak)	130 дБ
Входной импеданс	8 Ом
Масса нетто	31,52 кг
Габариты (Ш×В×Г)	450×640×450 мм

Как это работает и подключается

Асимметричный поворотный рупор: горизонтальный угол направленности 70°×110°, вертикальный — 30°×45°; поворотом рупора можно точно охватить аудиторию независимо от горизонтальной или вертикальной установки динамика.
Двухполосная пассивная система с титановым ВЧ-драйвером (твитер 25,4 мм) и НЧ-динамиком; корпус — 15-мм МДФ.
Подключение — через разъём Speakon 2p (второй разъём для параллельного подключения дополнительной акустической системы).

Монтаж

Подключайте акустическую систему к усилителю с соблюдением полярности контактов 1+ и 1- разъёма Speakon 2p — иначе нарушится фазировка и снизится отдача звука.
Перед подключением акустических систем всегда отключайте питание усилителя; монтаж должен контролировать квалифицированный инженер.
Мощность усилителя должна быть меньше пиковой мощности акустической системы; для усилителей Inter-M обычно указана мощность DIN POWER/EIAJ при КНИ 1% на 1 кГц — рекомендуемые значения даны в таблице на модель.
При параллельном подключении нескольких акустических систем суммарный импеданс не должен быть меньше допустимого для усилителя.
Крепление — на 8 (HE08/HE10) или 12 (HE12/HE15) точках M10, на штативе или настенным кронштейном; корпус рассчитан на коэффициент безопасности 10:1 по ANSI и 5:1 для точки крепления.

Примеры

Ресторан, конференц-зал, лекционная аудитория

РЭ называет эти сценарии применения для многоцелевых точечных динамиков серии HEXA.

Стационарная или переносная установка

Крепления M10 (8 или 12 точек) для подвеса, крепление на штативе, ручки для переноса — динамик можно и подвесить, и переносить.

Частые вопросы

Чем отличаются HE08, HE10, HE12 и HE15?

Размером НЧ-динамика и мощностью: 8″/200 Вт (AES), 10″/250 Вт, 12″/400 Вт, 15″/500 Вт соответственно — остальная конструкция (рупор, разъёмы, крепления) общая для серии HEXA.

Можно ли использовать динамик как переносной?

Да, у него ручки для переноса и крепление под штатив, помимо точек подвеса M10.

Нюансы и грабли

Гитарные кабели, корды для освещения и низкокачественные разъёмы ухудшают звучание — нужен акустический кабель достаточного сечения.
Неправильно подобранный по мощности усилитель может вывести из строя и акустическую систему, и сам усилитель.
Перепутанная полярность на Speakon 2p сдвигает систему по фазе и заметно снижает эффективность воспроизведения звука.

Документация

Inter-M — Профессиональная акустическая система HE08, HE10, HE12, HE15 (серия HEXA), инструкция
