HS-S20…HS-50 — всепогодные рупорные громкоговорители 20–50 Вт

Узконаправленные рупорные громкоговорители для речевого оповещения на улице и в помещении, работают от трансляционной линии 100 В или напрямую на 8 Ом.

Всепогодные рупорные громкоговорители HS-S20/20/20RT/30/30RT/40RT/50

Модели семейства

HS-S2020 Вт, пластиковый рупор круглого сечения.

Импеданс (мощность)	0,5/1,0 кОм (20/10 Вт)
Низкоомный вход	8 Ом (20 Вт)
Диапазон частот	290–9600 Гц
Чувствительность	106 дБ
Материал рупора	пластик
Класс защиты	IP65
Диапазон температур	-60…+50 °C
Масса	1,5 кг
Габариты (Ø×Г)	169×230 мм

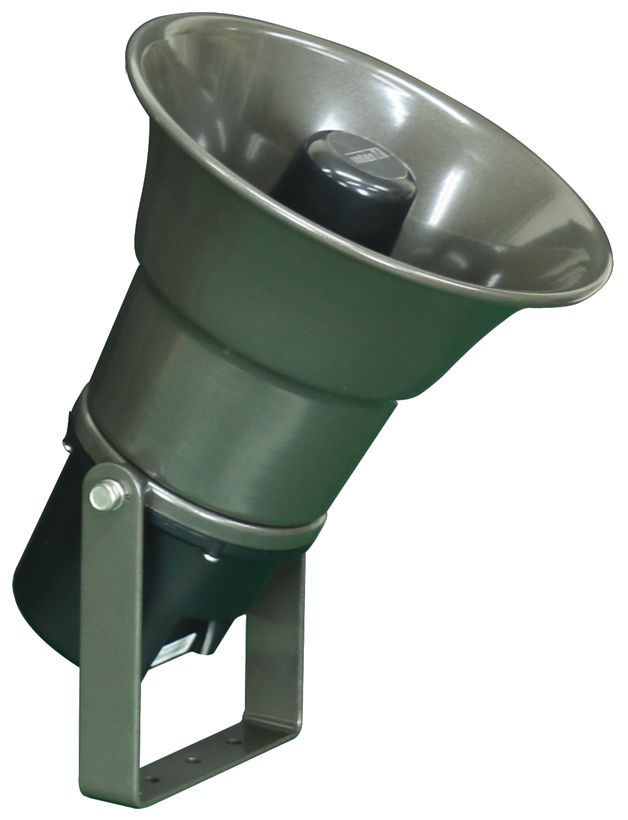

HS-2020 Вт, алюминиевый рупор круглого сечения.

Импеданс (мощность)	0,5/1,0 кОм (20/10 Вт)
Низкоомный вход	8 Ом (20 Вт)
Диапазон частот	290–8300 Гц
Чувствительность	106 дБ
Материал рупора	алюминий
Класс защиты	IP65
Диапазон температур	-60…+50 °C
Масса	2,24 кг
Габариты (Ø×Г)	241×287 мм

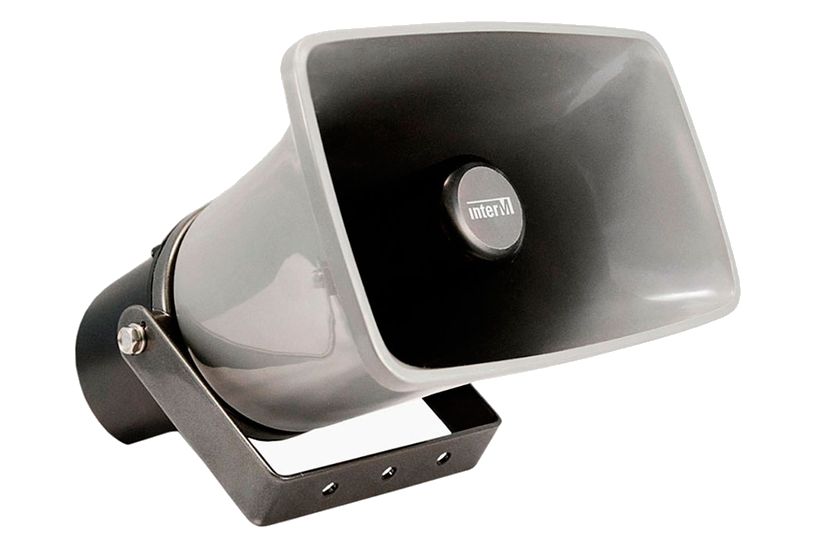

HS-20RT20 Вт, пластмассовый рупор прямоугольного сечения.

Импеданс (мощность)	0,5/1,0 кОм (20/10 Вт)
Низкоомный вход	8 Ом (20 Вт)
Диапазон частот	280–7000 Гц
Чувствительность	104 дБ
Материал рупора	пластик
Класс защиты	IP65
Диапазон температур	-60…+50 °C
Масса	2,2 кг
Габариты (Ш×В×Г)	250×156×314 мм

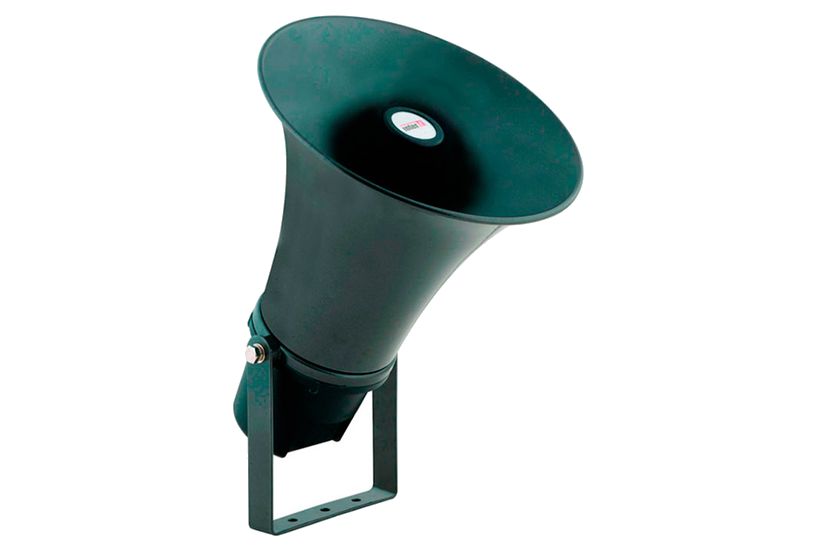

HS-3030 Вт, алюминиевый рупор круглого сечения.

Импеданс (мощность)	0,33/0,66 кОм (30/15 Вт)
Низкоомный вход	8 Ом (30 Вт)
Диапазон частот	245–8500 Гц
Чувствительность	107 дБ
Материал рупора	алюминий
Класс защиты	IP65
Диапазон температур	-60…+50 °C
Масса	2,56 кг
Габариты (Ø×Г)	285×332 мм

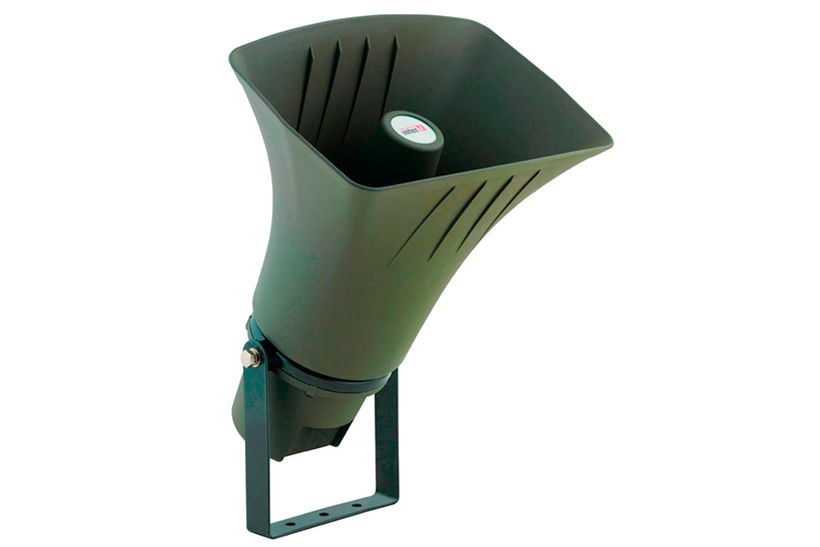

HS-30RT30 Вт, пластмассовый рупор прямоугольного сечения.

Импеданс (мощность)	0,33/0,66 кОм (30/15 Вт)
Низкоомный вход	8 Ом (30 Вт)
Диапазон частот	240–6300 Гц
Чувствительность	107 дБ
Материал рупора	пластик
Класс защиты	IP65
Диапазон температур	-60…+50 °C
Масса	2,68 кг
Габариты (Ш×В×Г)	316×369×208 мм (252 мм с крепёжной скобой)

HS-40RT40 Вт, пластмассовый рупор прямоугольного сечения.

Импеданс (мощность)	0,25/0,50 кОм (40/20 Вт)
Низкоомный вход	8 Ом (40 Вт)
Диапазон частот	237–6000 Гц
Чувствительность	109 дБ
Материал рупора	пластик
Класс защиты	IP65
Диапазон температур	-60…+50 °C
Масса	2,94 кг
Габариты (Ш×В×Г)	317×368×208 мм (252 мм с крепёжной скобой)

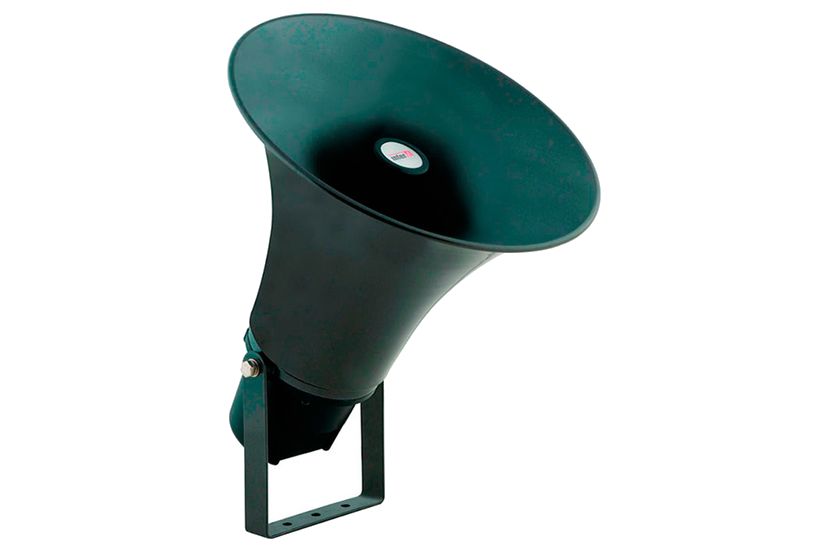

HS-5050 Вт, алюминиевый рупор круглого сечения.

Импеданс (мощность)	0,2/0,4 кОм (50/25 Вт)
Низкоомный вход	8 Ом (50 Вт)
Диапазон частот	240–6000 Гц
Чувствительность	109 дБ
Материал рупора	алюминий
Класс защиты	IP65
Диапазон температур	-60…+50 °C
Масса	2,9 кг
Габариты (Ø×Г)	325×351 мм

Как это работает и подключается

Внутри рупора — широкополосный трансформатор, согласующий мембрану с линией до 100 В; подключение возможно на полную или половинную мощность по выбранному отводу.
Есть низкоомный вход 8 Ом для прямого подключения к линии без трансляционного напряжения — по номинальной мощности модели.
Провода промаркированы цветом: зелёный — половинная мощность, белый — номинальная, красный — низкоомный вход 8 Ом, чёрный — общий.

Монтаж

Крепление — П-образным стальным кронштейном на корпусе, к стене, столбу, колонне или другой поверхности; кронштейн регулирует угол наклона и поворота.
Способ монтажа должен быть одобрен и сертифицирован уполномоченным специалистом — иначе риск повреждения изделия или травмы.
Перед подключением отключайте питание усилителя. Снимайте изоляцию ~10 мм и соединяйте провода громкоговорителя с линией через переходную колодку или пайкой с изоляцией.
Не подключать к бытовой звукоусилительной аппаратуре: нужен трансляционный усилитель с номинальным выходом 100 В.

Примеры

Улица: стоянки, стадионы, площади

РЭ называет автостоянки, стадионы, парки, площади и улицы, территории коммерческих центров, стройплощадки, цеха и склады.

Речевое оповещение на расстояние

Узкая диаграмма направленности и высокий КПД рупора передают речь на большие расстояния; для музыки в шумной обстановке подходят хуже — частотный диапазон под речь.

Частые вопросы

Чем HS-20 отличается от HS-S20 и HS-20RT?

Одинаковая мощность 20 Вт, но разный рупор: у HS-20 — алюминиевый круглого сечения, у HS-S20 — пластиковый круглого сечения, у HS-20RT — пластмассовый прямоугольного сечения; отличаются диапазон частот, чувствительность, масса и габариты.

Можно ставить громкоговоритель на улице зимой?

Да, диапазон рабочих температур -60…+50 °C и класс защиты IP65 у всей серии.

Нюансы и грабли

Гитарные кабели, корды для освещения и низкокачественные разъёмы ухудшают звучание — нужен акустический трансляционный кабель нужного сечения.
Перепутанная полярность подключения сдвигает громкоговорители по фазе и снижает отдачу на низких частотах.
Мощность усилителя должна быть не меньше суммарной потребляемой мощности подключённых громкоговорителей.
При параллельном подключении нескольких громкоговорителей суммарный импеданс не должен быть меньше допустимого для усилителя.
