Inter-M · громкоговорители настенные

IWS-03/10 — настенные громкоговорители 3/10 Вт, с аттенюатором или без

Настенные громкоговорители для речевого оповещения и музыкальной трансляции, навешиваются на винт в стене; версии с индексом «A» — со встроенным 4-позиционным аттенюатором громкости.

Модели семейства

IWS-03(b)/(i)3 Вт, без аттенюатора; цвет чёрный (b) или слоновая кость (i).

Номинальная мощность	3 Вт
Импедансы (отводы)	3300/5000 Ом
Диапазон частот	220–12000 Гц
Чувствительность	89 дБ
Регулировка громкости	нет
Динамик	6″
Материал корпуса	пластик
Масса	0,9 кг
Габариты (Ш×В×Г)	179×312×109 мм

IWS-03A(b)/(i)3 Вт, со встроенным аттенюатором на 4 положения.

Номинальная мощность	3 Вт
Импедансы (отводы)	3300/5000 Ом
Диапазон частот	220–12000 Гц
Чувствительность	89 дБ
Регулировка громкости	выкл., -12, -6, 0 дБ
Динамик	6″
Материал корпуса	пластик
Масса	1,1 кг
Габариты (Ш×В×Г)	179×312×109 мм

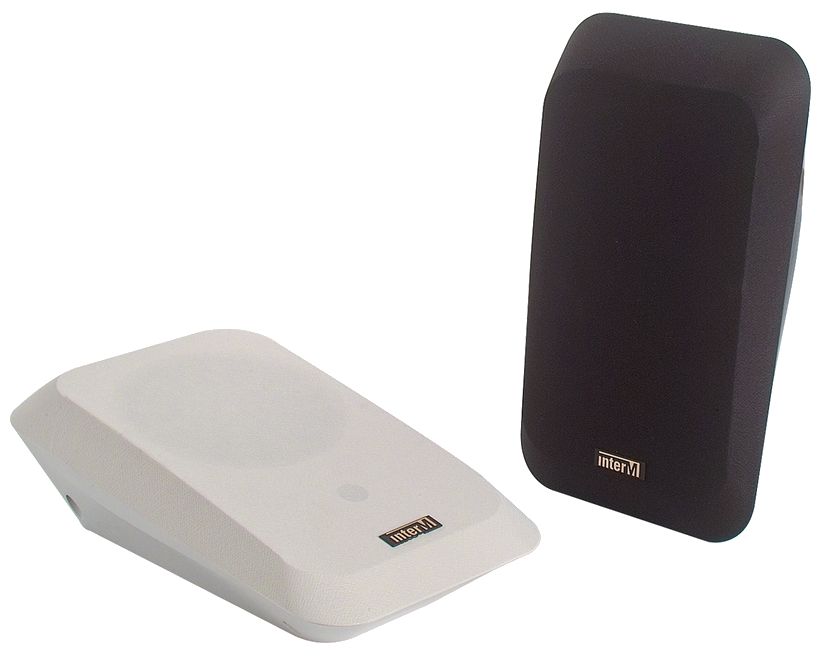

IWS-10(b)/(i)10 Вт, без аттенюатора.

Номинальная мощность	10 Вт
Импедансы (отводы)	1000/3000 Ом
Диапазон частот	220–12000 Гц
Чувствительность	90 дБ
Регулировка громкости	нет
Динамик	6″
Материал корпуса	пластик
Масса	1,1 кг
Габариты (Ш×В×Г)	179×312×109 мм

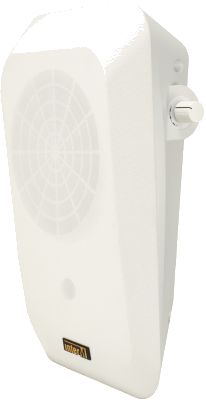

IWS-10A(b)/(i)10 Вт, со встроенным аттенюатором на 4 положения.

Номинальная мощность	10 Вт
Импедансы (отводы)	1000/3000 Ом
Диапазон частот	220–12000 Гц
Чувствительность	90 дБ
Регулировка громкости	выкл., -12, -6, 0 дБ
Динамик	6″
Материал корпуса	пластик
Масса	1,3 кг
Габариты (Ш×В×Г)	179×312×109 мм

Как это работает и подключается

При настенной установке динамическая головка слегка наклонена от вертикали — трансляционный громкоговоритель принято ставить на высоте не менее 2,3 м, и такой наклон направляет звук в плоскость слушателей, а не поверх них.
В корпусе — фазоинвертор для равномерности АЧХ на низких частотах и встроенный согласующий трансформатор с несколькими вариантами включения по мощности.

Монтаж

Громкоговоритель навешивается на винт, закреплённый в стене, винтом и дюбелем из комплекта; четыре резиновые шайбы на тыльной части корпуса убирают вибрацию и дребезг.
Способ монтажа должен быть одобрен и сертифицирован уполномоченным специалистом — иначе риск повреждения изделия или травмы.
Подключение к линии — через клеммы «под винт» на задней стенке, соответствующие нужному входному импедансу; перед подключением отключайте питание усилителя.
Только для помещений: РЭ исключает воздействие атмосферных осадков.

Примеры

Офисы, жильё, лечебные и учебные учреждения

РЭ называет эти сценарии для настенных громкоговорителей серии IWS.

Локальная регулировка громкости

Модели с индексом A (IWS-03A, IWS-10A) позволяют слушателю переключить громкость (выкл., -12, -6, 0 дБ), включая полное отключение локальной трансляции.

Частые вопросы

Чем IWS-03A отличается от IWS-03?

Только наличием встроенного аттенюатора на 4 положения (выкл., -12, -6, 0 дБ) — остальные характеристики и корпус совпадают.

Можно ли отключить громкоговоритель локально, не выключая всю линию?

Да, если это модель с индексом A — аттенюатор позволяет полностью отключить локальную трансляцию в этой точке.

Нюансы и грабли

Гитарные кабели, корды для освещения и низкокачественные разъёмы ухудшают звучание — нужен аудиотрансляционный кабель нужного сечения.
Перепутанная полярность подключения сдвигает громкоговорители по фазе и снижает отдачу на низких частотах.
Мощность усилителя должна быть не меньше суммарной потребляемой мощности подключённых громкоговорителей.
При параллельном подключении нескольких громкоговорителей суммарный импеданс не должен быть меньше допустимого для усилителя.

Документация

Inter-M — Громкоговорители настенные IWS-03/10, инструкция
