Inter-M · усилители мощности
L-серия — двухканальные профессиональные усилители мощности для 19″ стойки
Двухканальные усилители для профессиональной звуковой системы: стерео, параллельный или мостовой режим, класс AB (L-800/L-1400) или H (L-1800/L-2400/L-3000), 2U в стойке 19″.
Модели семейства
L-800Класс AB, младшая модель серии.
| Мощность стерео (8/4/2 Ом) | 200/280/360 Вт на канал |
| Мощность мостовая (8 Ом) | 500 Вт |
| Класс усилителя | AB |
| Чувствительность входа | 2,7 дБВ |
| Потребляемый ток (220-240 В, 4 Ом) | 3 А |
| Масса | 13,82 кг |
| Габариты (Ш×В×Г) | 482×91×440 мм |

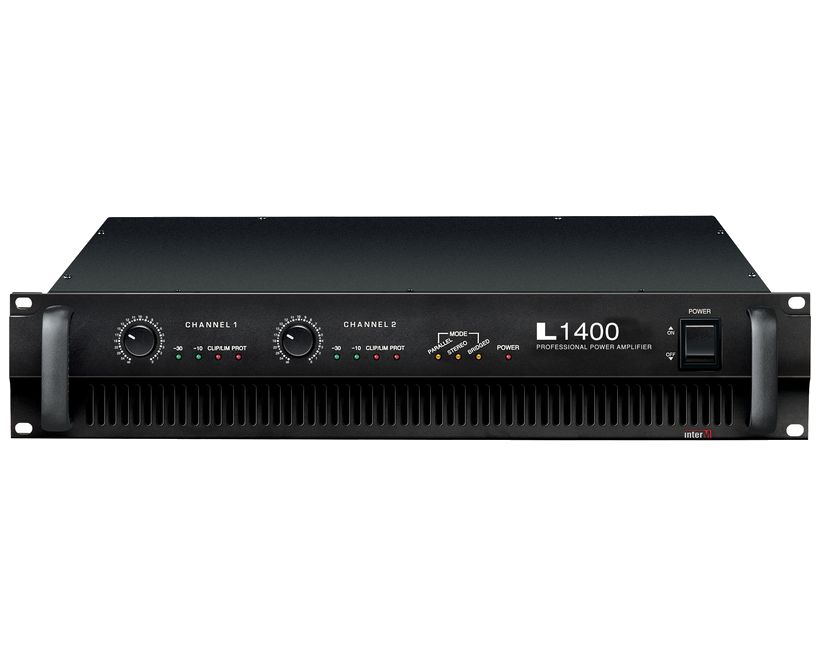

L-1400Класс AB.
| Мощность стерео (8/4/2 Ом) | 300/450/600 Вт на канал |
| Мощность мостовая (8/4 Ом) | 750/1000 Вт |
| Класс усилителя | AB |
| Чувствительность входа | 2,7 дБВ |
| Потребляемый ток (220-240 В, 4 Ом) | 3,5 А |
| Масса | 15,48 кг |
| Габариты (Ш×В×Г) | 482×91×440 мм |

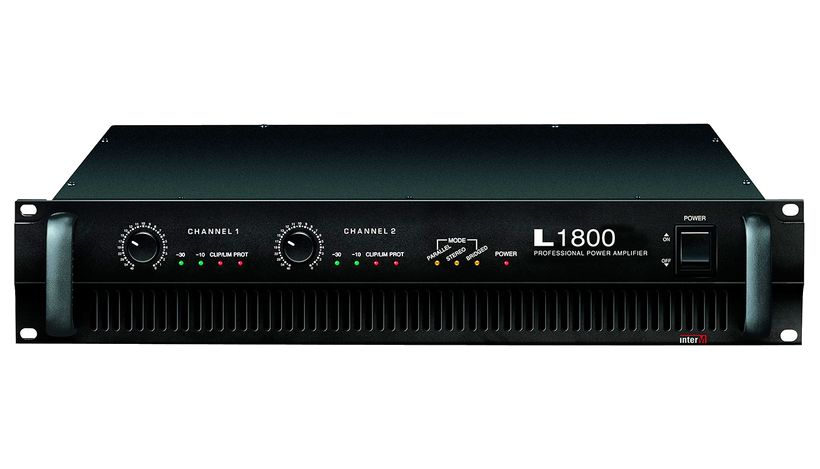

L-1800Класс H.
| Мощность стерео (8/4/2 Ом) | 430/700/900 Вт на канал |
| Мощность мостовая (8/4 Ом) | 1200/1500 Вт |
| Класс усилителя | H |
| Чувствительность входа | 3,5 дБВ |
| Потребляемый ток (220-240 В, 4 Ом) | 4 А |
| Масса | 16,02 кг |
| Габариты (Ш×В×Г) | 482×91×440 мм |

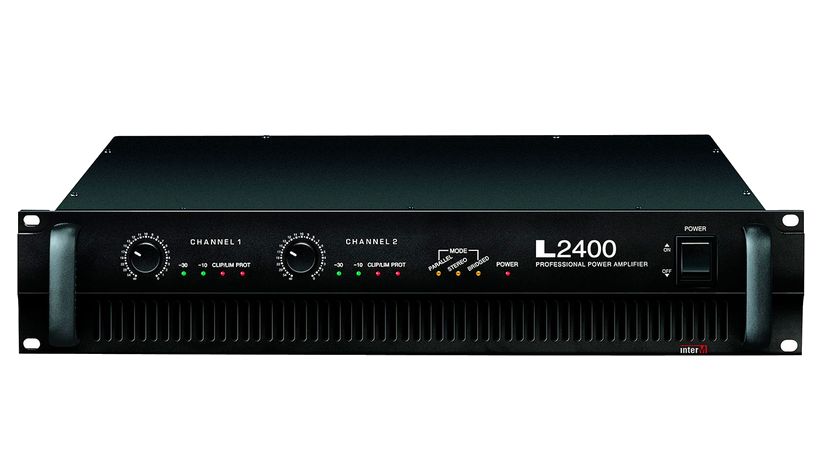

L-2400Класс H.
| Мощность стерео (8/4/2 Ом) | 600/900/1200 Вт на канал |
| Мощность мостовая (8/4 Ом) | 1500/2000 Вт |
| Класс усилителя | H |
| Чувствительность входа | 3,5 дБВ |
| Потребляемый ток (220-240 В, 4 Ом) | 4,5 А |
| Масса | 16,48 кг |
| Габариты (Ш×В×Г) | 482×91×440 мм |

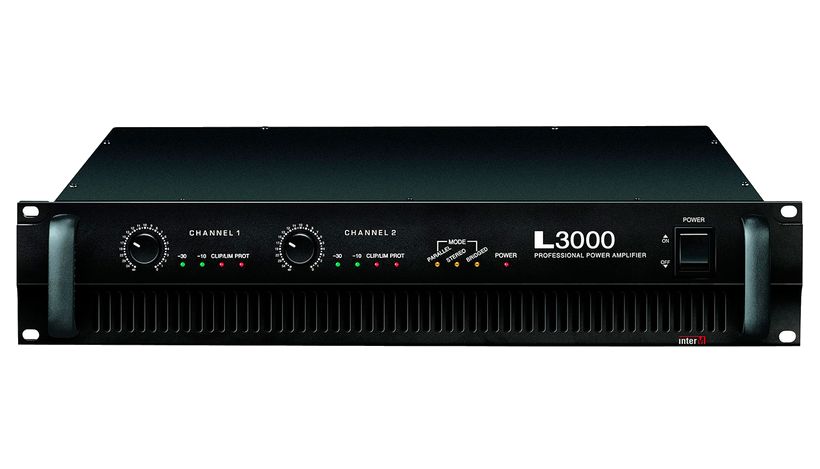

L-3000Класс H, старшая модель серии.
| Мощность стерео (8/4/2 Ом) | 800/1400/1800 Вт на канал |
| Мощность мостовая (8 Ом) | 2400 Вт |
| Класс усилителя | H |
| Чувствительность входа | 3,5 дБВ |
| Потребляемый ток (220-240 В, 4 Ом) | 5 А |
| Масса | 19,5 кг |
| Габариты (Ш×В×Г) | 482×91×440 мм |
Как это работает и подключается
- Переключатель на задней панели выбирает режим: стерео (2 входа/2 канала), параллельный (1 вход/2 канала) или мостовой (1 вход, 2 выхода объединены в один).
- В мостовом режиме регулятор первого канала ставится на максимум, громкость регулируется вторым каналом.
- Отключаемые ФВЧ на задней панели (30 Гц или 50 Гц) ограничивают снизу диапазон входного сигнала — защита акустики от перегрузки на низких частотах.
- CLIP-контроллер ослабляет выходной сигнал при превышении допустимого уровня, защищая усилитель и акустику от перегрузки; рекомендуется держать его включённым.
- Входы — балансные Combo Jack (XLR папа + Jack 6,35) и XLR мама для каскадного подключения нескольких усилителей; выходы — контактная панель и Speakon.
Монтаж
- В комплекте крепления для установки в 19″ стойку; высота 2U, установочная глубина для шкафа 19″ — 395 мм.
- При запуске системы усилитель включайте последним; перед включением регуляторы громкости — на минимум.
- Заземляйте корпус изделия, если иное не оговорено производителем; не блокируйте вентиляционные отверстия — охлаждение принудительное, скорость вентилятора переключается автоматически.
- Оборудование не предназначено для бытового использования.
Примеры
Стерео-озвучивание
Два входа, два канала, каждый со своим регулятором уровня на передней панели.
Одна мощная акустическая система
Мостовой режим объединяет два канала в один — вся мощность усилителя идёт на одну нагрузку.
Один источник на два выхода
Параллельный режим: один вход, два независимо работающих выходных канала.
Частые вопросы
Чем L-800 и L-1400 отличаются от L-1800/L-2400/L-3000?
Классом выходных каскадов: L-800 и L-1400 — класс AB, старшие модели L-1800/L-2400/L-3000 — класс H (плюс выше выходная мощность и чувствительность входа 3,5 дБВ против 2,7 дБВ).
Сколько места усилитель занимает в стойке?
2U по высоте, установочная глубина 395 мм для шкафа 19″.
Нюансы и грабли
- При активации индикатора CLIP снижайте громкость на усилителе или источнике сигнала; редкое мигание при нормальной работе допустимо.
- При срабатывании индикатора PROTECTION громкость нужно сбросить до нуля и проверить правильность подключения громкоговорителей и вентиляцию усилителя.
- В мостовом и параллельном режимах усиливается сигнал только со входа CH1 — второй вход не задействован.
Документация
- Inter-M — Профессиональный усилитель L-800/L-1400/L-1800/L-2400/L-3000, инструкция
- Тот же документ:
