PA-6312/6324/6336/6348 — трансляционные усилители мощности 120–480 Вт

Серия одноканальных трансляционных усилителей в общем корпусе 3U с симметричным входом/выходом XLR для каскадного включения, отключаемым ФВЧ 400 Гц и резервным питанием 24 В.

Трансляционные усилители мощности PA-6312/6324/6336/6348

Модели семейства

PA-6312120 Вт номинальной мощности, КНИ менее 1 %.

Мощность	120 Вт номинальная (1 канал), класс AB, КНИ менее 1 %
Выход на линию	100 В — 83 Ом; 70 В — 41 Ом; низкоомная нагрузка 4 Ом — 22 В
Потребление (220 В)	максимум 295 Вт, в дежурном режиме 23,8 Вт
Потребление (24 В резерв)	максимум 198,2 Вт, в дежурном режиме 4,1 Вт, при 1/8 номинальной мощности 91,2 Вт
Масса	12,9 кг нетто, 14,5 кг в упаковке

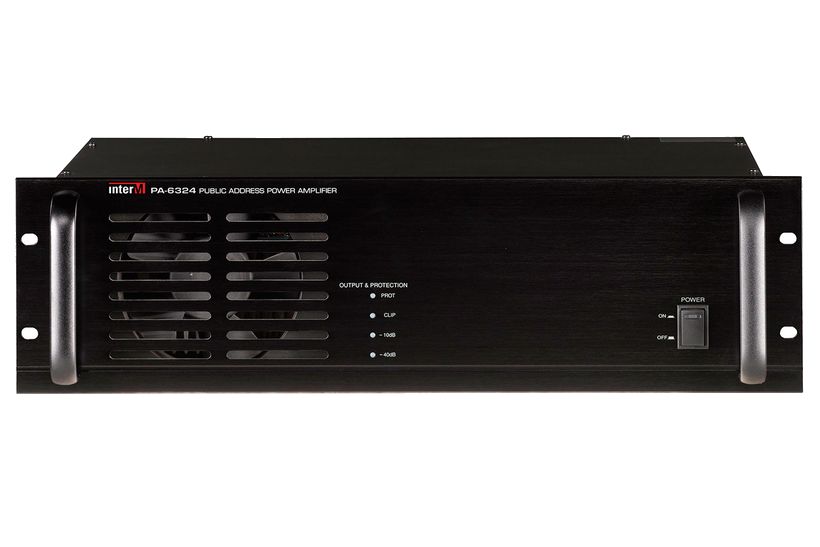

PA-6324240 Вт номинальной мощности, КНИ менее 1 %.

Мощность	240 Вт номинальная (1 канал), класс AB, КНИ менее 1 %
Выход на линию	100 В — 42 Ом; 70 В — 21 Ом; низкоомная нагрузка 4 Ом — 31 В
Потребление (220 В)	максимум 729 Вт, в дежурном режиме 25,2 Вт
Потребление (24 В резерв)	максимум 405,7 Вт, в дежурном режиме 8,7 Вт, при 1/8 номинальной мощности 182,4 Вт
Масса	16 кг нетто, 17,6 кг в упаковке

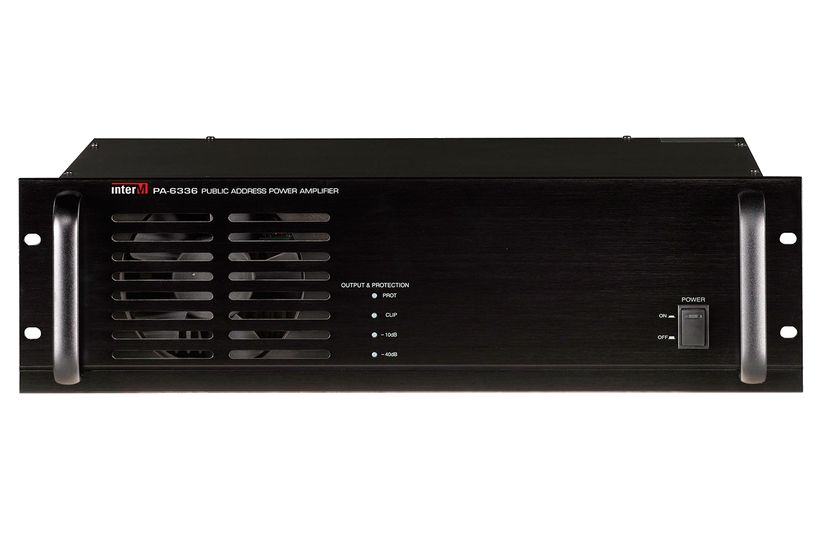

PA-6336360 Вт номинальной мощности, КНИ менее 1 %.

Мощность	360 Вт номинальная (1 канал), класс AB, КНИ менее 1 %
Выход на линию	100 В — 27,8 Ом; 70 В — 13,6 Ом; низкоомная нагрузка 4 Ом — 38 В
Потребление (220 В)	максимум 1143 Вт, в дежурном режиме 28,6 Вт
Потребление (24 В резерв)	максимум 757,4 Вт, в дежурном режиме 8,2 Вт, при 1/8 номинальной мощности 238,2 Вт
Масса	16,8 кг нетто, 18,3 кг в упаковке

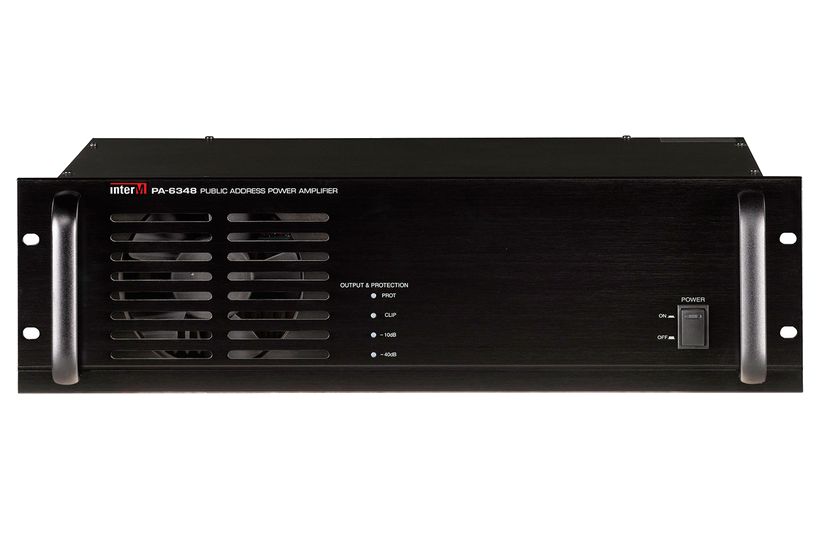

PA-6348480 Вт номинальной мощности, КНИ менее 5 %.

Мощность	480 Вт номинальная (1 канал), класс AB, КНИ менее 5 %
Выход на линию	100 В — 20,8 Ом; 70 В — 10,2 Ом; низкоомная нагрузка 4 Ом — 43,8 В
Потребление (220 В)	максимум 1377 Вт, в дежурном режиме 28,9 Вт
Потребление (24 В резерв)	максимум 938,1 Вт, в дежурном режиме 9,4 Вт, при 1/8 номинальной мощности 276,2 Вт
Масса	22,7 кг нетто, 28,9 кг в упаковке

Как это работает и подключается

Регулятор на задней панели меняет уровень входного сигнала в пределах от –12 до 0 дБ — для защиты от перегрузки и ограничения по входу.
Отключаемый ФВЧ с частотой среза 400 Гц подавляет сетевые помехи в звуковом тракте.
Все модели допускают подключение резервных АКБ 24 В: при пропадании 220 В усилитель автоматически переключается на резервное питание.
Диапазон рабочих частот 70–18000 Гц (–3 дБ) одинаков для всей серии.

Монтаж

РЭ комплектует усилитель креплением для установки в 19″ аппаратный шкаф — 3U по высоте.
Перед включением проверить напряжение сети 220 В 50 Гц; при подключении источника 24 В постоянного тока соблюдать полярность.
Не перекрывать вентиляционные отверстия на передней и задней панели — скорость вентилятора меняется ступенчато по температуре.
Не подключать одновременно трансляционные громкоговорители и низкоомную (4 Ом) акустику к одному усилителю.

Примеры

Однозоновая трансляция большой мощности

РЭ описывает усилители как одноканальные для трансляционных звуковых систем с усилением сигнала линейного уровня.

Каскад нескольких усилителей

Симметричный линейный выход XLR позволяет подать сигнал на вход следующего усилителя серии без дополнительных распределителей.

Частые вопросы

Чем отличаются модели серии PA-63xx?

Только номинальной выходной мощностью (120/240/360/480 Вт) — корпус, разъёмы и функции у всех моделей серии общие, по РЭ.

Можно ли использовать резервное питание?

Да, предусмотрены клеммы DC INPUT 24 В для подключения аккумуляторов; при пропадании сети усилитель переключается на резерв автоматически.

Нюансы и грабли

У PA-6348 КНИ нормируется отдельно — менее 5 %, у остальных моделей серии — менее 1 %; при подборе под требования по искажениям это нужно учитывать отдельно.
Суммарное сопротивление подключённых громкоговорителей не должно быть меньше значения, указанного на соответствующих выходных клеммах, — иначе перегрузка усилителя.
При включении усилитель около 3 секунд находится в режиме защиты — это нормально, не признак неисправности.
Переключатель GROUND LIFT по умолчанию должен оставаться в положении FRAME, если нет особых причин для его переключения.

Документация

Inter-M — Трансляционный усилитель мощности PA-6312/6324/6336/6348, инструкция (общий документ также в папках inter-m-pa-6324-…, inter-m-pa-6336-…, inter-m-pa-6348-…).
