Inter-M · усилители и блоки коммутации

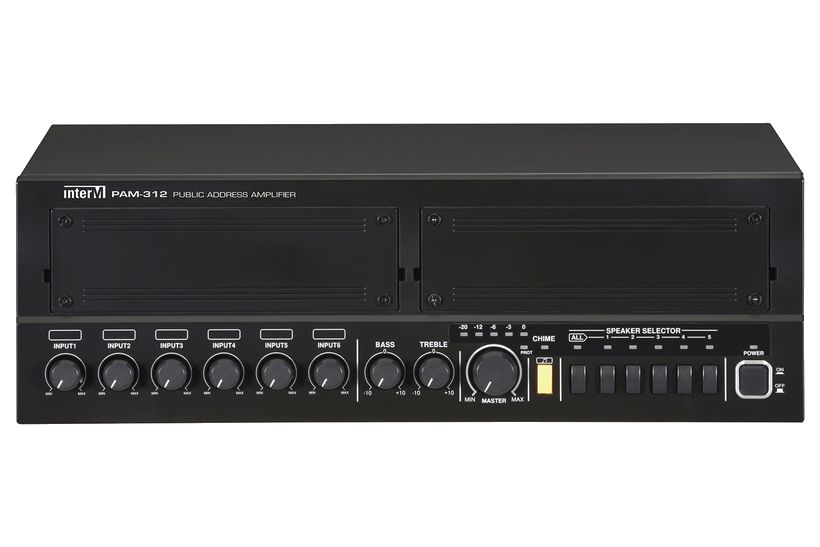

PAM-312/324/336/348 — модульные микшеры-усилители на 5 зон, 120–480 Вт
Серия 5-зонных микшеров-усилителей в корпусе 3U: 3 микрофонно-линейных и 2 линейных входа, 2 слота под функциональные модули PAM, автоматическая трансляция тревоги по клеммам EM.
Модели семейства
PAM-312120 Вт номинальной мощности.
| Мощность | 120 Вт номинальная |
| Выход на линию | 100 В — 84 Ом; 70 В — 41 Ом |
| Потребление (1/8 номинальной мощности) | 60 Вт |
| Масса | 7,26 кг |
PAM-324240 Вт номинальной мощности.
| Мощность | 240 Вт номинальная |
| Выход на линию | 100 В — 42 Ом; 70 В — 21 Ом |
| Потребление (1/8 номинальной мощности) | 95 Вт |
| Масса | 6,93 кг |
| Питание | 120 В 60 Гц либо 220–240 В 50/60 Гц (отдельно от остальных моделей серии) |
PAM-336360 Вт номинальной мощности.
| Мощность | 360 Вт номинальная |
| Выход на линию | 100 В — 27,7 Ом; 70 В — 13,6 Ом |
| Потребление (1/8 номинальной мощности) | 95 Вт |
| Масса | 6,93 кг |
PAM-348480 Вт номинальной мощности.
| Мощность | 480 Вт номинальная |
| Выход на линию | 100 В — 20,8 Ом; 70 В — 10,2 Ом |
| Потребление (1/8 номинальной мощности) | 135 Вт |
| Масса | 7,16 кг |
Как это работает и подключается
- 3 универсальных входа INPUT 1–3 (MIC/LINE, разъёмы XLR и Euroblock 3-pin) и 2 линейных INPUT 4–5 (Euroblock) плюс небалансный стерео INPUT 6 (RCA).
- Входы INPUT 1 и INPUT 2 приоритетные — сигнал на них приглушает остальные входы регулятором PRI MUTE.
- Усилитель рассчитан на установку двух дополнительных модулей: FM-тюнер PAM-FMT, CD/MP3-проигрыватель PAM-CDU, Bluetooth-модуль PAM-BTU, модуль SD-карты PAM-SDU или медиаплеер PAM-MPM4A.
- Разъём D-SUB 15 контактов на задней панели — для удалённой микрофонной панели RM-05A с дистанционным выбором зон и сигналом ГОНГ.
Монтаж
- РЭ комплектует усилитель кронштейнами для установки в 19″ аппаратный шкаф, 3U по высоте, габариты 420×132×358 мм у всех моделей серии.
- Питание — разъём AC INPUT для сети 220 В/50 Гц (у PAM-324 отдельно указана возможность 120 В 60 Гц или 220–240 В 50/60 Гц).
- Перед подключением устройства к сети выключатель питания и регуляторы громкости должны быть в минимальном положении.
- Переключателем уровня выходного напряжения задаётся линия 70 В или 100 В — соответствует подключаемым громкоговорителям.
Примеры
5-зонное оповещение
Кнопочный селектор SP1–SP5, ALL подключает выход усилителя к 5 линиям трансляции в любой комбинации.
Автоматическое тревожное сообщение
При замыкании клемм EM от датчика охранно-пожарной сигнализации усилитель автоматически транслирует записанное сообщение из микросхемы голосового файла.
Частые вопросы
Сколько зон трансляции у серии PAM-3xx?
5 зон, переключаются кнопочным селектором SP1–SP5 и ALL на передней панели, в любой комбинации.
Можно ли добавить проигрыватель или Bluetooth?
Да, в усилитель встраиваются модули PAM-FMT, PAM-CDU, PAM-BTU, PAM-SDU или PAM-MPM4A без демонтажа верхней крышки — конструкция врубная.
Нюансы и грабли
- Общая мощность громкоговорителей во всех зонах не должна превышать выходную мощность конкретной модели PAM — минимальный импеданс линии для каждой модели свой (см. таблицу).
- Модуль PAM-FMT нужно ставить строго в левый слот; FM-антенну держать подальше от динамиков и линий питания.
- Клеммы EXT MUTE полностью прерывают трансляцию при замыкании — это штатный режим, а не неисправность.
- У PAM-324 напряжение питания отличается от остальной серии (120 В 60 Гц или 220–240 В 50/60 Гц) — проверять по паспортной табличке перед подключением.
Документация
- Inter-M — Трансляционный микшер-усилитель PAM-312/324/336/348, инструкция (общий документ также в папках inter-m-pam-324-…, inter-m-pam-336-…, inter-m-pam-348-…).
