PAM-BTU/CDU/FMT/MPM4A/SDU — сменные модули источников сигнала для PAM-3xx

Врубные модули в едином корпусе, ставятся без разборки микшеров-усилителей PAM-312/324/336/348: Bluetooth/USB-плеер, CD/MP3-проигрыватель, FM-тюнер, медиаплеер CD+USB+FM, MP3/SD-плеер.

Функциональные модули PAM-BTU/CDU/FMT/MPM4A/SDU

Модели семейства

PAM-BTUМедиаплеер MP3/WAV/WMA с USB и Bluetooth, OLED-дисплей.

Источник	USB-флеш (до 32 Гб), Bluetooth
Питание	24 В постоянного тока
Диапазон температур	–10…+40 °C
Габариты / масса	184×55×182 мм, 0,46 кг

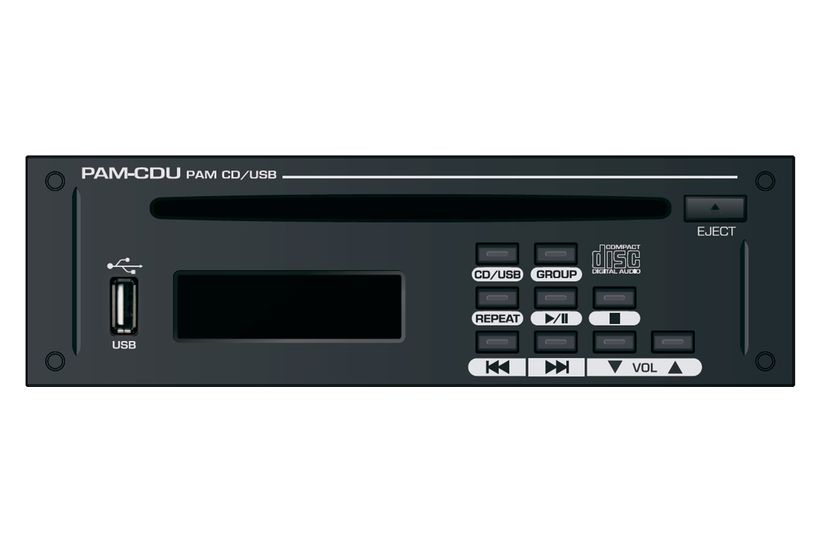

PAM-CDUПроигрыватель CD-дисков и MP3 с USB-порта.

Источник	CD-диски, USB-флеш (MP3)
Питание	24 В постоянного тока
Диапазон температур	–10…+40 °C
Габариты / масса	184×55×182 мм, 0,86 кг

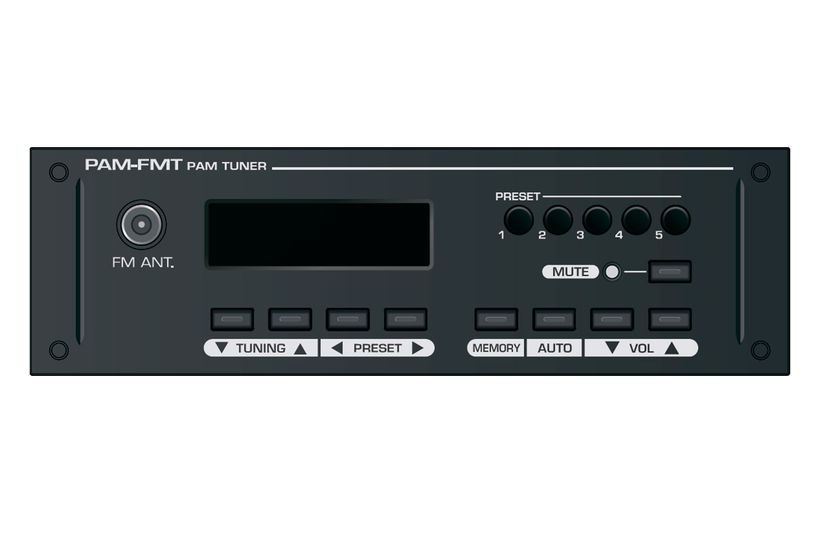

PAM-FMTЦифровой FM-тюнер с памятью на 40 радиостанций.

Диапазон приёма FM	87,5–108 МГц, входное сопротивление антенны 75 Ом
Память	до 40 пресетов, шаг настройки 0,05 МГц
Питание	24 В постоянного тока
Диапазон температур	–10…+40 °C
Габариты / масса	184×55×182 мм, 0,49 кг

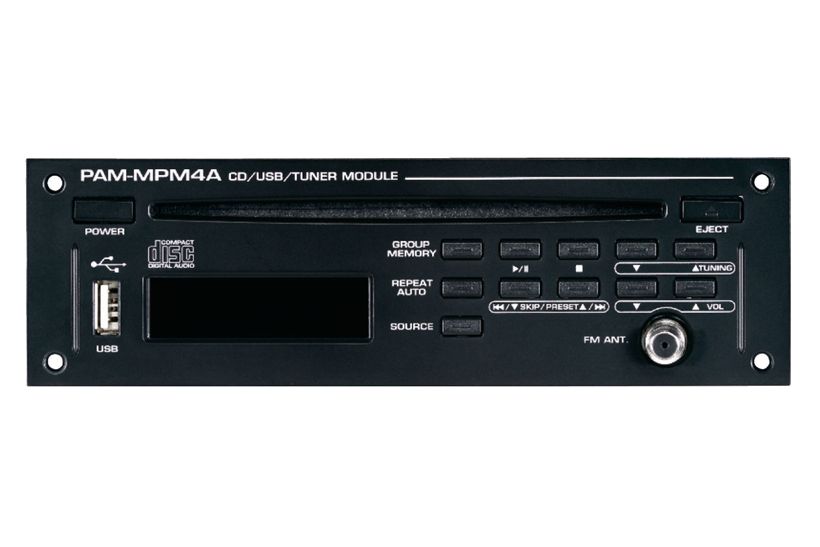

PAM-MPM4AМедиаплеер CD, USB и FM-тюнер в одном модуле.

Источник	CD-диски, USB-флеш, FM-тюнер 87,5–108 МГц
Питание	24 В постоянного тока
Диапазон температур	–10…+40 °C
Габариты / масса	184×55×182 мм, 0,88 кг

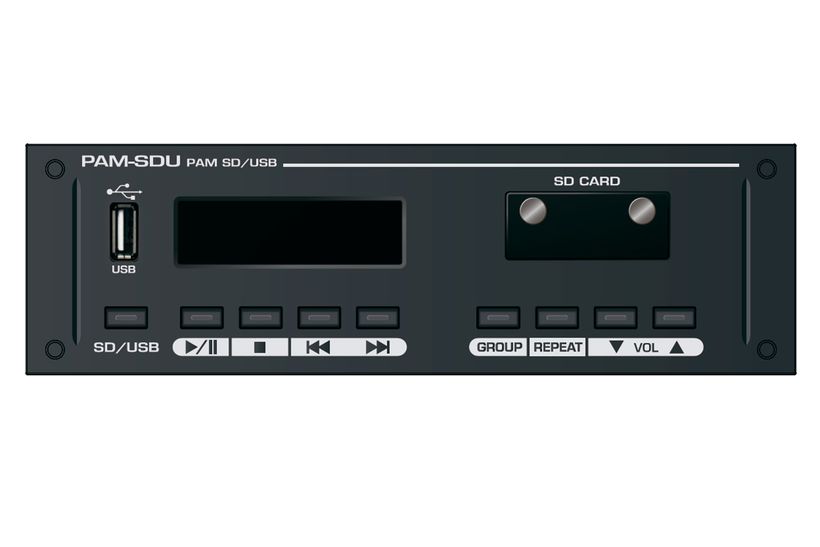

PAM-SDUПроигрыватель MP3 с USB-флеш и SD-картой.

Источник	USB-флеш, SD-карта (MP3)
Питание	24 В постоянного тока
Диапазон температур	–10…+40 °C
Габариты / масса	184×55×182 мм, 0,47 кг

Как это работает и подключается

Все модули врубной конструкции — устанавливаются в посадочное место микшера-усилителя PAM-312/324/336/348 без демонтажа верхней крышки, через разъём на задней поверхности.
Для старых моделей PAM-120A/340A/480A/510/520 в комплект каждого модуля входит переходной кабель.
PAM-FMT и PAM-MPM4A хранят пресеты радиостанций (для FMT — до 40) и поддерживают автопоиск кнопкой AUTO.
PAM-BTU и PAM-CDU/SDU/MPM4A управляются одинаковым набором кнопок: PLAY/PAUSE, STOP, переключение треков, GROUP и REPEAT.

Монтаж

Усилитель PAM перед установкой или заменой модуля нужно выключить.
Модуль PAM-FMT ставится строго в левый слот усилителя; FM-антенну держать подальше от динамиков и линий питания.
После установки проверить отображение состояния модуля на его индикаторе/дисплее; если питание на модуль не подаётся — выключить усилитель, переустановить модуль и снова закрепить винтами.

Примеры

Фоновая музыка без внешнего источника

Модуль CD/USB/SD устанавливается в слот усилителя PAM и играет напрямую, без отдельного плеера в стойке.

Радиотрансляция

PAM-FMT с памятью на 40 станций и автопоиском заменяет отдельный тюнер в системе оповещения.

Частые вопросы

В какие усилители устанавливаются модули PAM-BTU/CDU/FMT/MPM4A/SDU?

Основной посадочный слот — микшеры-усилители PAM-312/324/336/348; для старых моделей PAM-120A/340A/480A/510/520 нужен переходной кабель из комплекта модуля.

Сколько радиостанций запоминает PAM-FMT?

До 40 пресетов, диапазон приёма FM 87,5–108 МГц по РЭ модуля.

Нюансы и грабли

Максимальный объём USB-накопителя для PAM-BTU — 32 Гб; для остальных модулей семейства предел не указан в РЭ отдельно.
Модули взаимозаменяемы по посадочному месту, но не по функции — при заказе уточнять конкретный модуль под нужный источник сигнала (CD, USB, SD, FM, Bluetooth).
PAM-VF (модуль голосового файла) — отдельное изделие для старых усилителей PAM-340A/480A, устанавливается в панельку микросхемы, а не в слот, и не входит в это семейство.

Документация

Inter-M — Модуль медиапроигрывателя PAM-BTU, инструкция
Inter-M — Модуль медиапроигрывателя PAM-CDU, инструкция
Inter-M — Модуль FM-тюнера PAM-FMT, инструкция
Inter-M — Модуль медиаплеера PAM-MPM4A, инструкция
Inter-M — Модуль MP3-проигрывателя PAM-SDU, инструкция
