PM-236/248/260 — микшеры-усилители 360–600 Вт с USB-плеером, 5 зон

Серия 5-зонных микшеров-усилителей класса D с USB-проигрывателем на передней панели, работой на высокоомную (70/100 В) и низкоомную (4 Ом) нагрузку и удалённым микрофонным пультом RM-05A.

Модели семейства

PM-236360 Вт номинальной мощности.

Мощность	360 Вт (1 кГц, КНИ 1 %), класс D
Нагрузка	4 Ом — 38 В; 70 В — 13,6 Ом; 100 В — 27,7 Ом
Потребление (1/8 мощности)	115 Вт
Питание	220–240 В, 50/60 Гц

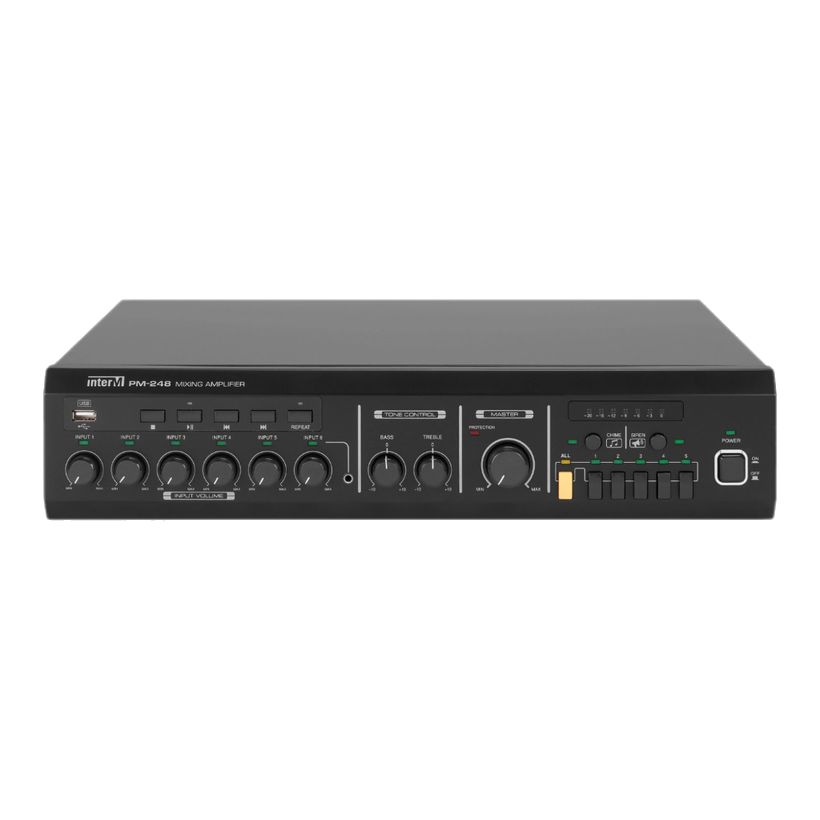

PM-248480 Вт номинальной мощности.

Мощность	480 Вт (1 кГц, КНИ 1 %), класс D
Нагрузка	4 Ом — 44 В; 70 В — 10,2 Ом; 100 В — 20,8 Ом
Потребление (1/8 мощности)	125 Вт (145 Вт для версии US)
Питание	AC 120 В 50/60 Гц (версия US) либо 120–240 В 50/60 Гц

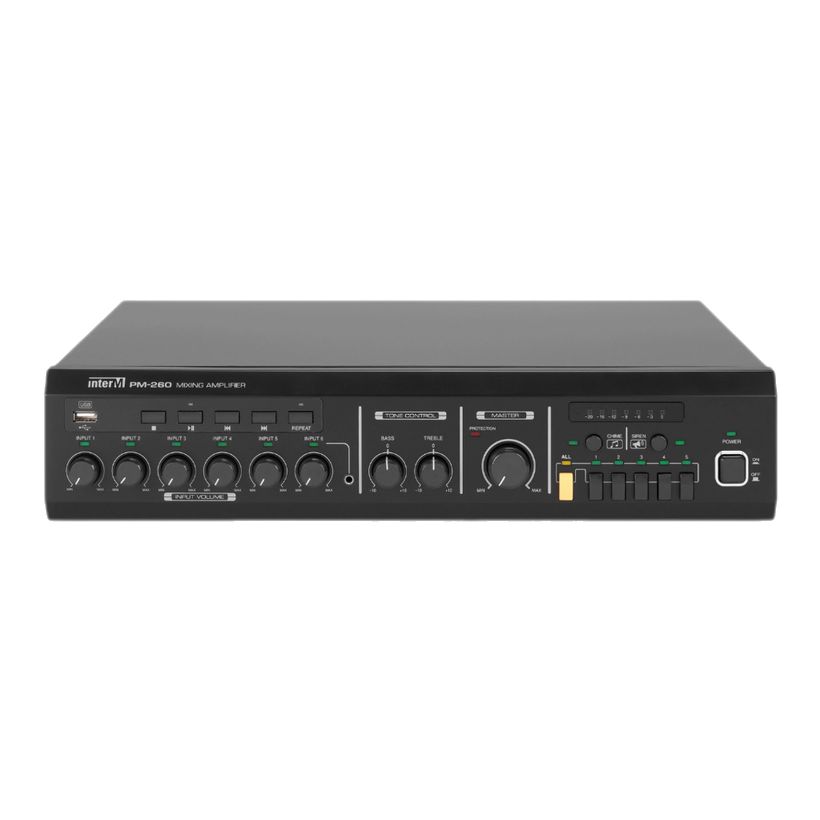

PM-260600 Вт номинальной мощности.

Мощность	600 Вт (1 кГц, КНИ 1 %), класс D
Нагрузка	4 Ом — 49 В; 70 В — 8,1 Ом; 100 В — 16,6 Ом
Потребление (1/8 мощности)	145 Вт
Питание	AC 120–240 В, 50/60 Гц

Как это работает и подключается

3 микрофонно-линейных входа (INPUT 1–3), 2 линейных (INPUT 4–5), стерео вход INPUT 6, TEL IN и AUX, регулятор громкости на каждый канал.
Встроенный USB-плеер на передней панели (USB-A слот) для фонограмм и сообщений без отдельного источника.
Тон-контроль BASS/TREBLE, переключатель импеданса нагрузки, кнопочный селектор 5 зон, индикаторы уровня и защиты по каналам.
Разъём для микрофонного пульта RM-05A — дистанционное вещание, выбор зон, тревожная сирена, функция «ГОНГ», управление MUTE.

Монтаж

Усилитель монтируется в 19″ шкаф (стойку), габариты 420×88×318,7 мм у всех моделей серии.
Переключатель IMPEDANCE SELECTION на задней панели задаёт режим нагрузки (4 Ом / 70 В / 100 В) — использовать соответствующие выходные клеммы.
Питание — разъём AC INPUT; у PM-248 отдельно указана версия US на 120 В.

Примеры

Кафе и торговый зал

РЭ приводит применение PM-236 с CD-плеером и уличным громкоговорителем WS-15T для фоновой музыки в кафе или магазине.

5-зонное оповещение с приоритетом

Приоритет вещания: TEL IN выше INPUT 1/2, CHIME и SIREN, они выше остальных линейных входов и EXT IN.

Частые вопросы

Чем отличаются PM-236, PM-248 и PM-260?

Только номинальной мощностью (360/480/600 Вт) и соответствующими значениями сопротивления нагрузки — по документации производителя.

Есть ли встроенный источник фонограмм?

Да, на передней панели предусмотрен слот USB-A для проигрывания записей без отдельного плеера.

Нюансы и грабли

У версии PM-248 US потребление при 1/8 мощности выше (145 Вт вместо 125 Вт) — проверять маркировку конкретного экземпляра.
Приоритет входов жёстко задан порядком TEL IN > INPUT1=INPUT2=CHIME=SIREN > INPUT3-6=EXT IN — при одновременном сигнале младшие входы приглушаются автоматически.

Документация

Inter-M — PM-236/248/260, Mixing Amplifier (инструкция на английском языке) (общий документ также в папке inter-m-pm-260-…).
