R-150plus/R-300plus/R-500plus — двухканальные усилители мощности с пассивным охлаждением

Двухканальные усилители 2U для стереорежима или мостового включения, с радиаторным (бесшумным) охлаждением и защитой от перегрузки, короткого замыкания и постоянного напряжения на выходе.

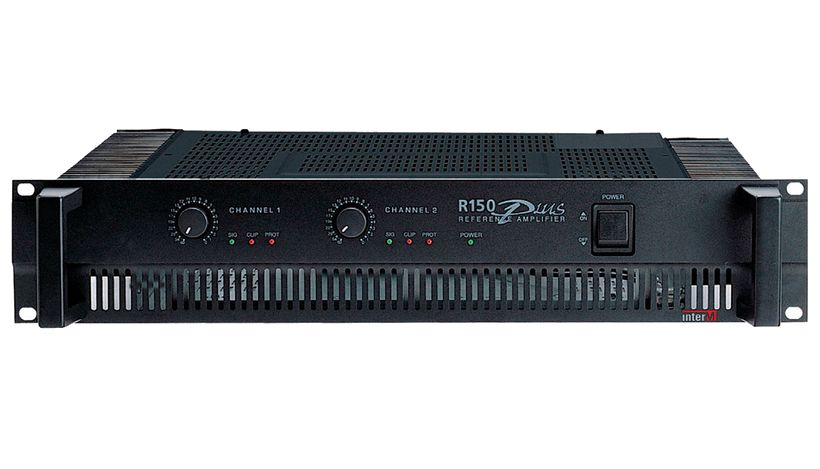

Профессиональные усилители R-150plus/R-300plus/R-500plus

Модели семейства

R-150plusСтерео 2×50 Вт (8 Ом) / 2×75 Вт (4 Ом), мостовой режим 170 Вт.

Мощность стерео	50 Вт на канал (8 Ом, КНИ 0,5 %); 75 Вт (4 Ом, КНИ 0,5 %)
Мощность мостовая	150 Вт (8 Ом, КНИ 0,05 %); 170 Вт (8 Ом, КНИ 0,5 %)
Потребляемый ток (1/2 номинальной мощности)	1,5 А
Масса	7,2 кг

R-300plusСтерео 2×100 Вт (8 Ом) / 2×150 Вт (4 Ом), мостовой режим 330 Вт.

Мощность стерео	100 Вт на канал (8 Ом, КНИ 0,5 %); 150 Вт (4 Ом, КНИ 0,5 %)
Мощность мостовая	300 Вт (8 Ом, КНИ 0,05 %); 330 Вт (8 Ом, КНИ 0,5 %)
Потребляемый ток (1/2 номинальной мощности)	2,4 А
Масса	8,4 кг

R-500plusСтерео 2×170 Вт (8 Ом) / 2×250 Вт (4 Ом), мостовой режим 500 Вт.

Мощность стерео	170 Вт на канал (8 Ом, КНИ 0,5 %); 250 Вт (4 Ом, КНИ 0,5 %)
Мощность мостовая	460 Вт (8 Ом, КНИ 0,05 %); 500 Вт (8 Ом, КНИ 0,5 %)
Потребляемый ток (1/2 номинальной мощности)	3,9 А
Масса	10,4 кг

Как это работает и подключается

Балансные входы XLR и TRS (Jack 6,35) продублированы для каждого канала; в мостовом режиме активен только вход первого канала.
Выход — винтовые клеммы и разъёмы Speakon; запрещено объединять выходы между собой или с выходами другого усилителя.
Охлаждение только через два радиатора на корпусе, без принудительного вентилятора — усилитель работает бесшумно.
Индикаторы CLIP и PROTECTION на передней панели сигнализируют превышение уровня сигнала и срабатывание тепловой/токовой защиты.

Монтаж

Комплект включает крепления для установки в 19″ шкаф; для установки на стол — отдельные ножки.
При монтаже нескольких усилителей R-серии в закрытый 19″ шкаф РЭ рекомендует блок вентиляторов в верхней части шкафа и свободные места между усилителями — своего вентилятора у серии нет.
Минимальное сопротивление нагрузки: 4 Ом в стереорежиме, 8 Ом в мостовом; подключать нагрузку к клеммам BRIDGED MONO только в мостовом режиме.

Примеры

Стереосистема средней мощности

РЭ описывает подключение микшера и источника аудиосигнала к двум независимым каналам с отдельными регуляторами громкости.

Мостовой режим на одну нагрузку

Переключателем на задней панели каналы объединяются в моно для удвоенной мощности на одну акустическую систему сопротивлением не менее 8 Ом.

Частые вопросы

Чем отличаются R-150plus, R-300plus и R-500plus?

Только выходной мощностью на канал — конструкция, разъёмы и режимы работы (стерео/мост) у всех трёх моделей общие, по РЭ.

Нужен ли усилителю вентилятор в шкафу?

Встроенного вентилятора нет — охлаждение радиаторное; при установке в закрытый 19″ шкаф РЭ рекомендует отдельный блок вентиляторов и вентиляционные зазоры между приборами.

Нюансы и грабли

При постоянно горящем индикаторе PROTECTION нужно уменьшить громкость канала, проверить вентиляцию и подключение акустики — автоматически защита отключается только после устранения причины перегрузки.
Нельзя одновременно объединять выходы каналов между собой или с выходами другого усилителя — только штатные способы подключения для стерео/мостового режима.
На иллюстрации задней панели в РЭ (модель R500 PLUS) указаны сеть 230 В 50 Гц, потребление 480 Вт и предохранитель типа T5AL/250V — это данные конкретного экземпляра на схеме, для R-150plus/R-300plus параметры сети и предохранителя проверять по маркировке своего прибора.

Документация

Inter-M — Профессиональный усилитель R-150plus/R-300plus/R-500plus, инструкция
