V2-1000…V2-5000 — двухканальные усилители мощности с принудительным охлаждением

Серия двухканальных усилителей 2U с импульсным блоком питания, переключением стерео/параллельного/мостового режима и защитой выходных каскадов; V2-3000/4000/5000 работают в классе H.

Профессиональные усилители V2-1000/2000/3000/4000/5000

Модели семейства

V2-1000170 Вт/канал (8 Ом) стерео, 900 Вт мостовой (8 Ом), класс AB.

Мощность стерео	170 Вт (8 Ом), 280 Вт (4 Ом), 500 Вт (2 Ом)
Мощность мостовая	700 Вт (8 Ом), 900 Вт (4 Ом)
Потребление (1/8 номинальной)	380 Вт
Масса	10,7 кг

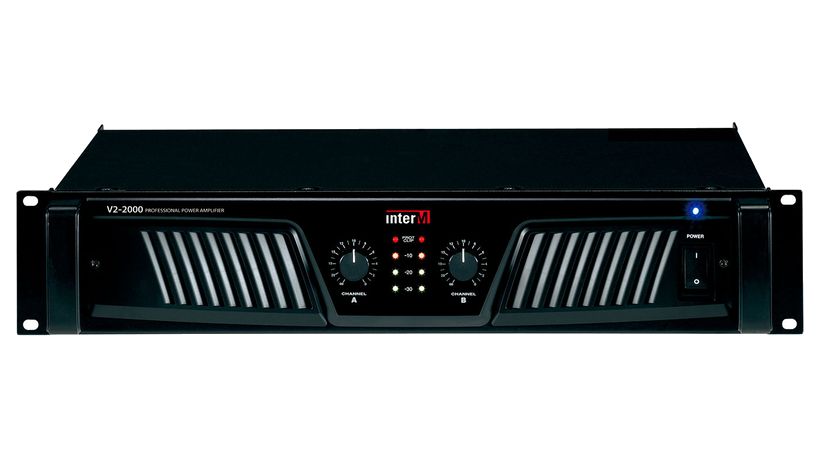

V2-2000300 Вт/канал (8 Ом) стерео, 1500 Вт мостовой (8 Ом), класс AB.

Мощность стерео	300 Вт (8 Ом), 500 Вт (4 Ом), 900 Вт (2 Ом)
Мощность мостовая	1200 Вт (8 Ом), 1500 Вт (4 Ом)
Потребление (1/8 номинальной)	600 Вт
Масса	10,9 кг

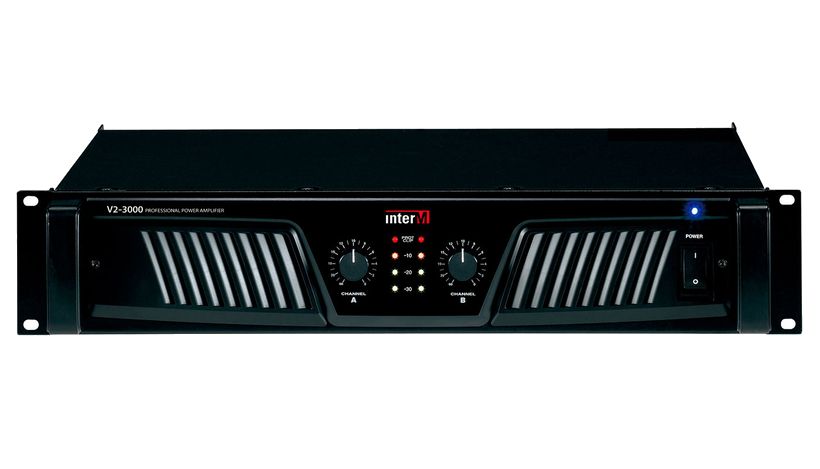

V2-3000550 Вт/канал (8 Ом) стерео, 2250 Вт мостовой (8 Ом), класс H.

Мощность стерео	550 Вт (8 Ом), 850 Вт (4 Ом), 1500 Вт (2 Ом)
Мощность мостовая	1900 Вт (8 Ом), 2250 Вт (4 Ом)
Потребление (1/8 номинальной)	770 Вт
Масса	12 кг

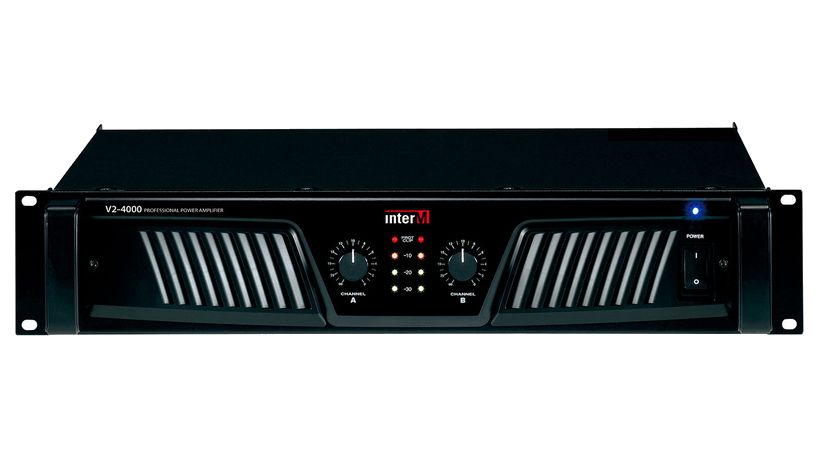

V2-4000650 Вт/канал (8 Ом) стерео, 3000 Вт мостовой (8 Ом), класс H.

Мощность стерео	650 Вт (8 Ом), 1000 Вт (4 Ом), 1800 Вт (2 Ом)
Мощность мостовая	2400 Вт (8 Ом), 3000 Вт (4 Ом)
Потребление (1/8 номинальной)	870 Вт
Масса	12,1 кг

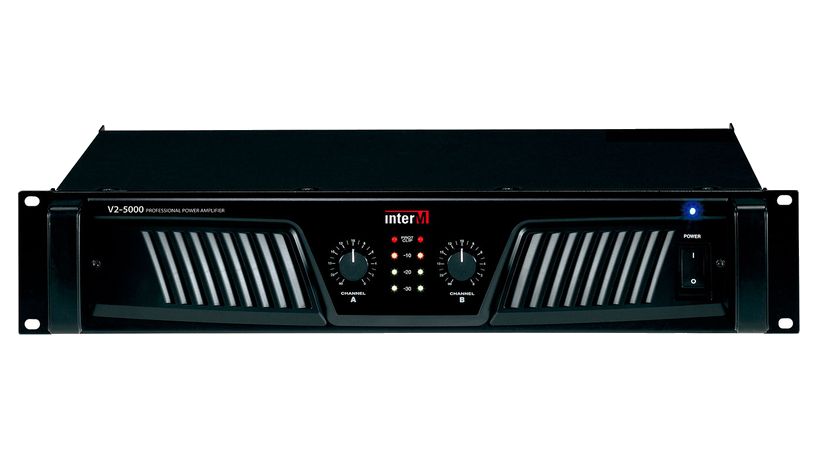

V2-50001100 Вт/канал (8 Ом) стерео, 4500 Вт мостовой (8 Ом), класс H.

Мощность стерео	1100 Вт (8 Ом), 1700 Вт (4 Ом), 3000 Вт (2 Ом)
Мощность мостовая	3800 Вт (8 Ом), 4500 Вт (4 Ом)
Потребление (1/8 номинальной)	1500 Вт
Масса	12,8 кг

Как это работает и подключается

Переключатель MODE на задней панели задаёт стерео, параллельный или мостовой режим работы каналов.
Переключатель чувствительности GAIN: 1 В/26 дБ/20 дБ для V2-1000/2000; 1 В/32 дБ/26 дБ для V2-3000/4000; 1,4 В/32 дБ/26 дБ для V2-5000.
Балансные входы XLR и TRS (Jack 6,35) у V2-1000/2000/3000/4000, у V2-5000 — 3-контактные евроклеммники плюс совмещённый разъём XLR/TRS.
Отключаемые фильтры высоких частот HPF 30 Гц или 50 Гц защищают акустику от перегрузки низкими частотами.

Монтаж

Комплект включает крепления для установки в 19″ шкаф; корпус занимает 2U по высоте, габариты 482×88×407 мм у всех моделей серии.
Требуется свободное пространство для циркуляции охлаждающего воздуха — вентиляционные отверстия на задней панели нельзя перекрывать.
Акустическая нагрузка подключается к выходным разъёмам Speakon; сменный пылезащитный фильтр на передней панели снимается на 2 винта для обслуживания.

Примеры

Стереосистема профессионального уровня

Два независимых канала с регуляторами громкости на передней панели — по РЭ подходит для звуковых систем с высокой выходной мощностью.

Каскадное включение нескольких усилителей

Входы дублируются: сигнал можно передать на вход следующего усилителя V2-серии для расширения системы.

Частые вопросы

Чем отличаются модели серии V2?

Выходной мощностью и классом усиления (AB у V2-1000/2000, H у V2-3000/4000/5000) — по РЭ; остальные функции и габариты 482×88×407 мм общие для серии.

Можно ли работать в мостовом режиме?

Да, переключателем MODE на задней панели; в этом режиме нагрузка должна быть не ниже 8 Ом и подключаться к отдельным клеммам BRIDGE.

Нюансы и грабли

Индикатор PROTECTION/CLIP: редкое мигание — норма, постоянное свечение — выключить усилитель и проверить вентиляцию, отсутствие постоянного напряжения на выходе и соответствие импеданса нагрузки.
Класс усилителя разный по модельному ряду: V2-1000/2000 — AB, V2-3000/4000/5000 — H; это влияет на тепловой режим и КПД.
У V2-5000 входные разъёмы отличаются от остальной серии — совмещённый XLR/TRS и евроклеммник вместо раздельных XLR и Jack 6,35.

Документация

Inter-M — Профессиональный усилитель V2-1000/V2-2000/V2-3000/V2-4000/V2-5000, инструкция (общий документ также в папках inter-m-v2-2000-…, inter-m-v2-3000-…, inter-m-v2-4000-…, inter-m-v2-5000-…).
