Ippon · источники бесперебойного питания

Ippon Back Power Pro II — линейно-интерактивный ИБП 500-850 ВА с ЖК-экраном

Линейно-интерактивный ИБП с ЖК-экраном, портами защиты RJ-45/11 и USB-зарядкой (USB-A + USB-C) для ПК и домашней сети.

Модели семейства

Back Power Pro II 500500 ВА / 300 Вт, батарея 12В/7Ач.

Топология	Линейно-интерактивный
Полная / активная мощность	500 ВА / 300 Вт
Форма напряжения	Модифицированная синусоида
Диапазон входного напряжения	162-290 В
Батарея	12В/7Ач х 1 шт.
Время автономии при 30% нагрузке	20 мин
Масса нетто	4.0 кг

Back Power Pro II 600600 ВА / 360 Вт, батарея 12В/7Ач.

Топология	Линейно-интерактивный
Полная / активная мощность	600 ВА / 360 Вт
Форма напряжения	Модифицированная синусоида
Диапазон входного напряжения	162-290 В
Батарея	12В/7Ач х 1 шт.
Время автономии при 30% нагрузке	18 мин
Масса нетто	4.4 кг

Back Power Pro II 800800 ВА / 480 Вт, батарея 12В/9Ач.

Топология	Линейно-интерактивный
Полная / активная мощность	800 ВА / 480 Вт
Форма напряжения	Модифицированная синусоида
Диапазон входного напряжения	162-290 В
Батарея	12В/9Ач х 1 шт.
Время автономии при 30% нагрузке	15 мин
Масса нетто	4.8 кг

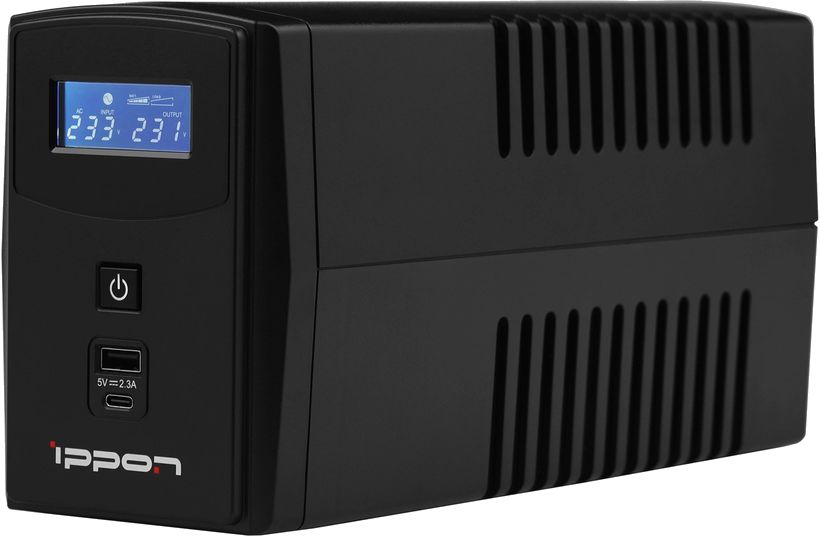

Back Power Pro II Euro 650650 ВА / 360 Вт, батарея 12В/7Ач, вилка Schuko.

Топология	Линейно-интерактивный
Полная / активная мощность	650 ВА / 360 Вт
Разъём питания	Schuko CEE 7/7P
Батарея	12В/7Ач х 1 шт.
Время автономии при 30% нагрузке	18 мин
Масса нетто	4.4 кг

Back Power Pro II Euro 850850 ВА / 480 Вт, батарея 12В/9Ач, вилка Schuko.

Топология	Линейно-интерактивный
Полная / активная мощность	850 ВА / 480 Вт
Разъём питания	Schuko CEE 7/7P
Батарея	12В/9Ач х 1 шт.
Время автономии при 30% нагрузке	15 мин
Масса нетто	4.8 кг

Как это работает и подключается

ЖК-экран показывает входное/выходное напряжение, процент нагрузки и заряд батареи; звуковой сигнал включается/выключается двойным нажатием кнопки питания.
USB-порты зарядного устройства (USB type A + type C) отдают суммарно до 2.3 А при 5 В — для зарядки телефона или планшета.
Связь с ПК — порт RJ-45, USB type B (HID USB); поддерживаемое ПО — Power Master+.

Монтаж

Устанавливать в защищённом, чистом, проветриваемом помещении, не под прямыми солнечными лучами и не рядом с обогревателями.
Подключать трёхпроводным кабелем к заземлённой розетке, защищённой предохранителем или автоматом; удлинитель не рекомендуется.
Не подключать к резервируемым розеткам лазерный принтер, обогреватель, пылесос и другую технику с большим пусковым током.

Примеры

Роутер и модем под защитой

Порты RJ-45/11 защищают телефонную/сетевую линию, а розетки с резервируемым питанием держат роутер при пропадании сети.

Частые вопросы

Что означает код отказа F14/E14?

Перегрузку: мощность подключённого оборудования превышает максимальную выходную мощность ИБП, после чего ИБП отключается. Нужно отключить второстепенное оборудование.

Нюансы и грабли

Батарея 7 Ач у моделей 500/600/Euro 650 и 9 Ач у моделей 800/Euro 850 — сверяйте номинал по паспорту при замене.
Модели без приставки Euro используют иной разъём питания (Schuko CEE 7/7P указан только для линейки Euro) — проверяйте вилку под свою розетку.
При коде отказа F12/E12 (напряжение батареи ниже минимального) паспорт предписывает немедленно отключить компьютер и зарядить батарею.

Документация

Ippon — Back Power Pro II (500/600/800, Euro 650/850), руководство пользователя
