Ippon Back Verso 600/800 — линейно-интерактивный ИБП для ПК

Компактный линейно-интерактивный ИБП для персонального компьютера: холодный старт без сети, розетки Schuko с батарейной поддержкой и без, защищённые порты RJ-45/11.

Модели семейства

Back Verso 600Выходы Schuko CEE 7 х 3 с батарейной поддержкой + 3 без; батарея свинцово-кислотная герметичная.

Стабильность напряжения (автономный режим)	±10%
Диапазон входного напряжения при 100% нагрузке	180-270 В
Батарея	необслуживаемая герметичная свинцово-кислотная
Время автономной работы при 100 Вт (ПК с 15" монитором)	18 мин.
Время автономной работы при 30% нагрузке	17 мин.
Время автономной работы при 100% нагрузке	1 мин.
Время заряда из состояния полного разряда	8 часов до 90%
Размеры (ШхВхГ)	110 х 90 х 309 мм
Уровень шума	< 40 дБ
Рабочая температура	от 0 до +40 °C

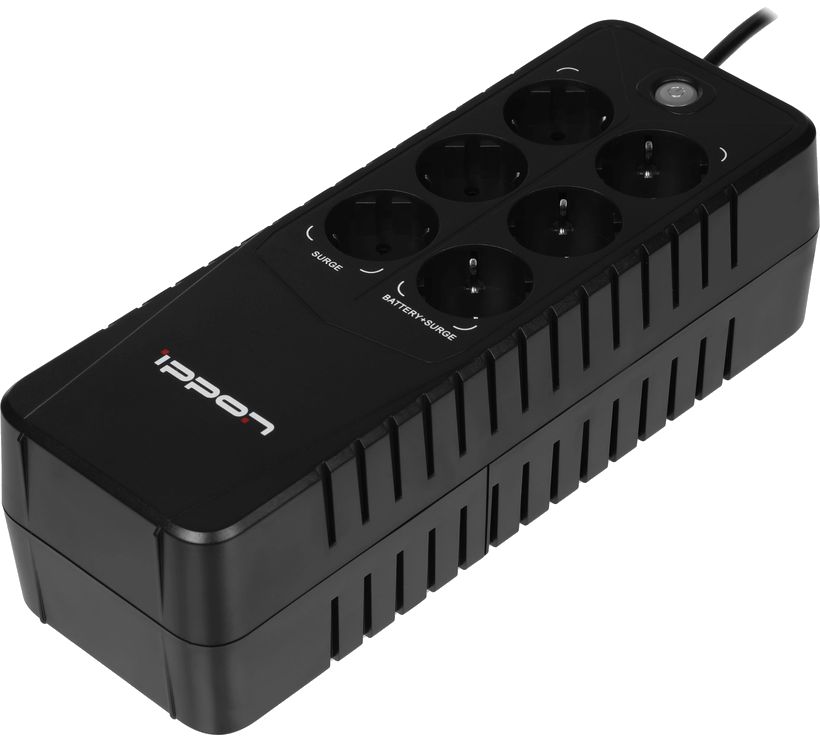

Back Verso 800Выходы Schuko CEE 7 х 3 с батарейной поддержкой + 3 без; батарея свинцово-кислотная герметичная.

Стабильность напряжения (автономный режим)	±10%
Диапазон входного напряжения при 100% нагрузке	180-270 В
Батарея	необслуживаемая герметичная свинцово-кислотная
Время автономной работы при 100 Вт (ПК с 15" монитором)	24 мин.
Время автономной работы при 30% нагрузке	16 мин.
Время автономной работы при 50% нагрузке	6 мин.
Время автономной работы при 70% нагрузке	3.5 мин.
Время автономной работы при 100% нагрузке	1 мин.
Время заряда из состояния полного разряда	8 часов до 90%
Размеры (ШхВхГ)	110 х 90 х 309 мм
Уровень шума	< 40 дБ
Рабочая температура	от 0 до +40 °C

Как это работает и подключается

ИБП оснащён функцией «холодного старта» — запускается от батареи без подключения к сети переменного тока.
Индикация: голубой светодиод горит — линейный режим; мигание каждые 30 с — питание от батареи; мигание каждые 0,5 с — перегрузка; не горит — неисправность.
Звуковые сигналы: каждые 30 с — работа от батареи, каждые 2 с — низкий заряд батареи, непрерывный сигнал — неисправность/перегрузка.

Монтаж

Перед первым использованием заряжать батарею не менее 8 часов, подключив ИБП к сети переменного тока (заряжается и во включённом, и в выключенном состоянии).
Подключать трёхпроводным кабелем к двухполюсной розетке с защитным заземлением, защищённой предохранителем/автоматом; удлинитель не рекомендуется.
Розетки с резервируемым питанием — не подключать лазерный принтер, копир, обогреватель, пылесос, шредер и другие приборы с большим пусковым током: перегрузят ИБП.
При срабатывании защиты от перегрузки (нагрузка >110% — отключение через 1 мин, >200% — немедленное отключение) отключить ИБП, снять часть нагрузки, подождать 10 секунд перед повторным включением.

Примеры

Питание ПК дома или в офисе

РЭ прямо указывает назначение: использование с персональными компьютерами, малый вес и компактный размер под небольшие помещения.

Частые вопросы

Сколько ИБП держит нагрузку 100 Вт (ПК с монитором)?

По РЭ — 18 минут у Back Verso 600 и 24 минуты у Back Verso 800.

Какой тип батареи установлен?

Необслуживаемая герметичная свинцово-кислотная батарея на 12 В постоянного тока (по РЭ).

Нюансы и грабли

Выходы разделены: 3 розетки с батарейной поддержкой и 3 только с защитой от перенапряжения (без автономии) — при подключении оборудования не путать их.
Хранение батареи — подзаряжать каждые три месяца, иначе к моменту установки она может быть разряжена.
Рабочий диапазон 0…+40 °C, хранение -15…+50 °C — не путать эти два значения из паспорта.

Документация

Ippon — Back Verso 600/800, руководство пользователя
Ippon — Back Verso 600/800, руководство пользователя (KZ, дублирует RU)
