Ippon Innova Modular Cabinet — модульный трёхфазный ИБП 75/200 кВА с горячей заменой модулей

Шкафной онлайн ИБП на силовых модулях UPM (25 кВА каждый) с горячим добавлением/заменой и резервированием по схеме N+X — для серверной и ЦОД с растущей нагрузкой.

Модели семейства

Innova Modular Cabinet 75KСтатический байпас 75 кВА, до 3 модулей UPM (макс. 75 кВА), без встроенных АКБ.

Топология	Онлайн (двойное преобразование)
Мощность статического байпаса	75 кВА
Макс. число модулей UPM	3 шт. (модуль UPM Innova Modular 25K)
Резервирование	N+X, в шкафу максимум 3 модуля UPM
Размеры шкафа (ШхГхВ)	600×1100×2020 мм
Масса нетто (без внутренних АКБ)	292 кг
Расход воздуха вентиляции	не менее 950 м³/ч
Степень защиты оболочки	IP20

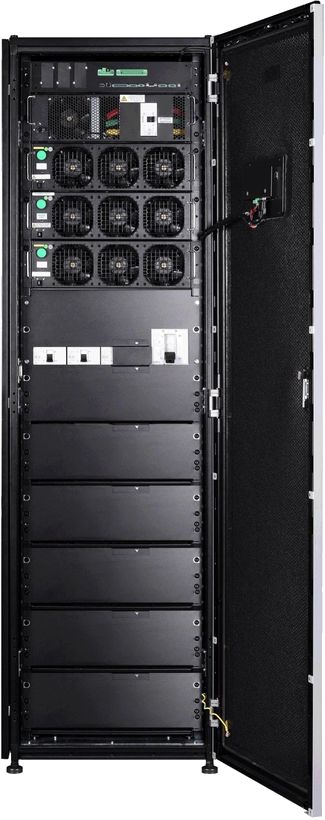

Innova Modular Cabinet 200KСтатический байпас 200 кВА, до 8 модулей UPM (макс. 200 кВА), без встроенных АКБ.

Топология	Онлайн (двойное преобразование)
Мощность статического байпаса	200 кВА
Макс. число модулей UPM	8 шт. (модуль UPM Innova Modular 25K)
Резервирование	N+X, до 7+1
Размеры шкафа (ШхГхВ)	603×1013×2050 мм
Масса нетто (без внутренних АКБ)	368 кг
Расход воздуха вентиляции	не менее 2500 м³/ч
Степень защиты оболочки	IP20

Как это работает и подключается

Имеется три слота для плат связи формата Mini: плата сетевого управления (NMC, SNMP/веб-браузер, безопасное завершение работы серверов через ПО SPS) и релейная плата (MS) с DB9 — режим «сухих» контактов (нагрузка от сети/байпаса/батареи, неисправность/разряд батареи) либо RS-232.
Внутренний переключатель сервисного байпаса (MBS) позволяет полностью обойти и изолировать ИБП для обслуживания без прерывания питания нагрузки.
Функция Sync Control синхронизирует нагрузку между двумя ИБП или двумя параллельными системами через опорный сигнал по напряжению байпаса и выходной шины.
Резервное питание от батареи обеспечивают внешние аккумуляторные шкафы (EBC) со свинцово-кислотными АКБ VRLA, устанавливаемые в ряд со шкафом ИБП.

Монтаж

Спереди и сверху шкафа нужен зазор не менее 1000 мм для выхода воздуха, сзади — не менее 800 мм (может требоваться больше для прокладки кабелей).
Вентиляция помещения: для 75 кВА — не менее 950 м³/ч, для 200 кВА — не менее 2500 м³/ч; работа при температуре 0-40°C, оптимальный срок службы ИБП и батарей — при 20-25°C.
Горячее добавление модуля UPM: выбрать свободное гнездо, устанавливать по одному снизу вверх (модуль тяжёлый — рекомендован подъёмный стол), не выкручивать крепёжные винты корпуса UPM, свободные гнезда закрывать крышками во избежание обратного потока горячего воздуха.
Удаление/замену модуля UPM выполняют вдвоём: снять фиксатор, аккуратно вытянуть модуль, поддерживая с двух сторон; извлекать модуль запрещается, пока не погаснет светодиодный индикатор.

Примеры

Серверная с растущей нагрузкой

Модули UPM с горячим подключением наращивают мощность по мере роста потребностей — можно начать с 1-2 модулей и добавлять их без остановки системы, уменьшая первоначальные инвестиции.

Параллельная система из нескольких шкафов

Шкаф коммутации (PTC) поддерживает параллельную установку до 4 ИБП для наращивания мощности и/или резервирования; связь с системным устройством управления — по шине CAN.

Частые вопросы

Чем Modular Cabinet отличается от обычной башни Innova?

Мощность набирается силовыми модулями UPM (по 25 кВА) с горячей заменой и резервированием N+X, а не одним неразборным блоком — можно расширять ИБП по мере роста нагрузки.

Есть ли встроенные батареи?

Нет, шкафы Innova Modular Cabinet 75K/200K поставляются без внутренних АКБ; резервное питание — от внешних аккумуляторных шкафов (EBC).

Нюансы и грабли

Превышение максимальной допустимой мощности схемы N+X не означает перегрузку ИБП — при этом уменьшается только число оставшихся в резерве модулей (пример: при 2+2 номинал 100 кВА, допустимая нагрузка 80 кВА).
Максимальная допустимая мощность в таблице резервирования указана на три фазы — для расчёта одной фазы делите на три.
Перед работой внутри UPM подождать минимум пять минут разряда конденсатора и дважды проверить мультиметром отсутствие напряжения — выходные клеммы под напряжением даже при отключённом ИБП.
Батарея ИБП может состоять из нескольких аккумуляторных блоков — перед установкой ИБП все блоки нужно отсоединить; новые АКБ ставят того же типа и в том же количестве, что и изначально установленные.
