Ippon Innova RT 33 — трёхфазный онлайн ИБП 20-80 кВА башенного исполнения

Трёхфазный онлайн ИБП (двойное преобразование) 380/400/415 В с автоматическим и механическим байпасом, сенсорным ЖК-экраном и слотом связи — для серверной и промышленной нагрузки.

Модели семейства

Innova RT 33 20K Tower20 кВА / 20 кВт, батарея встроенная 12В/9Ач х 40 шт.

Топология	Онлайн (двойное преобразование)
Полная / активная мощность	20 кВА / 20 кВт
Номинальное напряжение (вход/выход)	380 / 400 / 415 В
Форма напряжения	Синусоидальный сигнал
Батарея	Необслуживаемая герметичная свинцово-кислотная 12В/9Ач х 40 шт (встроенная)
Размер (ШхВхГ) / масса нетто	630 х 250 х 827 мм / 145 кг
Уровень шума	<65 дБ
КПД в линейном режиме / ECO	95,50% / 98,50%

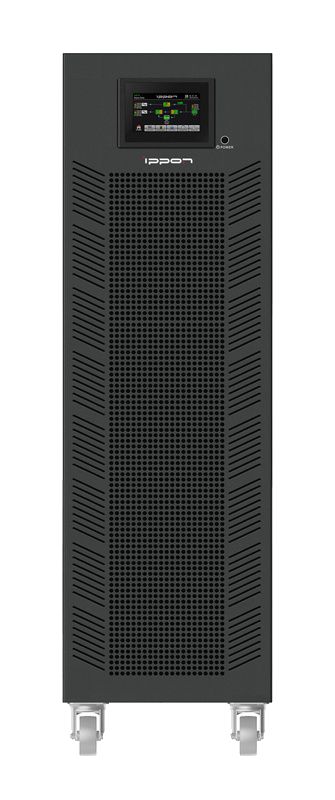

Innova RT 33 40K Tower40 кВА / 40 кВт, батарея встроенная 12В/9Ач х 40 шт х 2 (80 шт).

Топология	Онлайн (двойное преобразование)
Полная / активная мощность	40 кВА / 40 кВт
Номинальное напряжение (вход/выход)	380 / 400 / 415 В
Форма напряжения	Синусоидальный сигнал
Батарея	Необслуживаемая герметичная свинцово-кислотная 12В/9Ач х 40 шт х 2 (встроенная)
Размер (ШхВхГ) / масса нетто	815 x 300 x 1000 мм / 299,5 кг
Уровень шума	<70 дБ
КПД в линейном режиме / ECO	95,50% / 98,50%

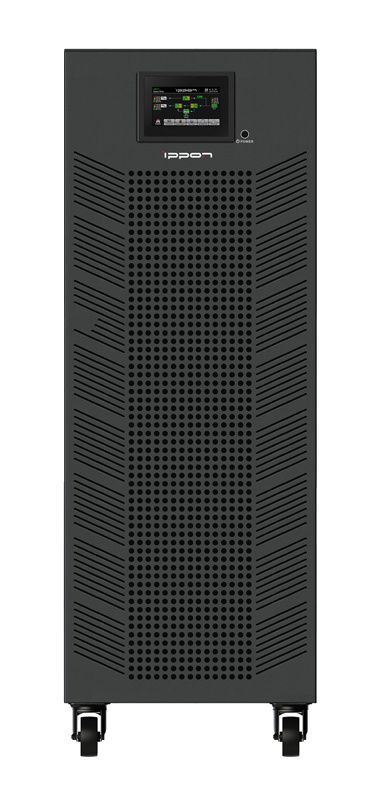

Innova RT 33 60K Tower60 кВА / 60 кВт, встроенной батареи нет (только внешняя).

Топология	Онлайн (двойное преобразование)
Полная / активная мощность	60 кВА / 60 кВт
Номинальное напряжение (вход/выход)	380 / 400 / 415 В
Форма напряжения	Синусоидальный сигнал
Батарея	Встроенной нет; возможность подключения внешней батареи — есть
Размер (ШхВхГ) / масса нетто	790 x 360 x 1010 мм / 115 кг
Уровень шума	<70 дБ
КПД в линейном режиме / ECO	95,50% / 98,50%

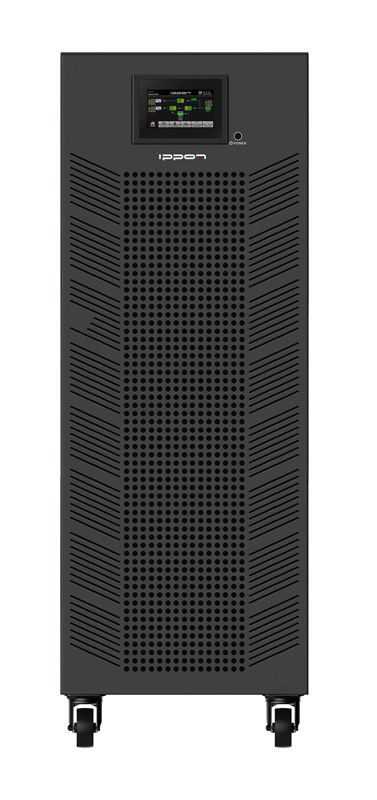

Innova RT 33 80K Tower80 кВА / 80 кВт, встроенной батареи нет (только внешняя).

Топология	Онлайн (двойное преобразование)
Полная / активная мощность	80 кВА / 80 кВт
Номинальное напряжение (вход/выход)	380 / 400 / 415 В
Форма напряжения	Синусоидальный сигнал
Батарея	Встроенной нет; возможность подключения внешней батареи — есть
Размер (ШхВхГ) / масса нетто	790 x 360 x 1010 мм / 120 кг
Уровень шума	<70 дБ
КПД в линейном режиме / ECO	95,50% / 98,50%

Как это работает и подключается

Управление — многофункциональный сенсорный ЖК-экран с кнопкой и звуковым извещателем; экран «Измерения» показывает фазные и линейные напряжения на входе, инверторе, байпасе и выходе, активную/полную мощность по фазам, напряжение и ток заряда/разряда батареи, температуру размыкателей.
Связь с ПК — USB type B и RS-232; поддерживаются Windows 2000/2003/XP/Vista/2008/7/8, Linux и MAC.
Универсальный слот принимает опциональные платы связи; разъём EPO — аварийное отключение питания.
Автоматический и механический байпас; до 3 ИБП можно объединить в параллельную систему для наращивания мощности и резервирования.

Монтаж

Кабели питания и автоматические выключатели здания должны быть рассчитаны на потребляемую мощность ИБП; не подключать к бытовой розетке — её номинальный ток ниже потребляемого ИБП.
Сечение медных многопроволочных жил по таблице РЭ (вход/выход/нейтраль/батарея, мм²): 20K Tower — 10; 40K Tower — 25; 60K Tower — 50; 80K Tower — 70. Заземление: 60K Tower — 25 мм², 80K Tower — 35 мм² (для 20K/40K столбец заземления в таблице РЭ слился с соседним — сечение уточняйте на месте).
При подключении к сети первым подсоединяют заземляющий проводник, при отключении — отсоединяют последним; для схемы с одним питающим кабелем основной и байпасный вход соединяют параллельно на клеммах.
Система заземления — TN; монтаж и обслуживание — только квалифицированный персонал по местным нормам электробезопасности.

Примеры

Коммерческая и промышленная нагрузка

Производитель прямо указывает: изделие предназначено для коммерческого и промышленного применения в средах второй категории — для защиты от помех может потребоваться соблюдение ограничений при установке или дополнительные меры.

Частые вопросы

Какая топология и фазность у Innova RT 33?

Онлайн, двойное преобразование; трёхфазный вход и выход 380/400/415 В.

Можно ли объединить несколько ИБП для резервирования?

Да, до 3 шт в параллельной системе.

Есть ли встроенная батарея у всех моделей?

У 20K и 40K Tower — да (40 и 80 аккумуляторов соответственно), у 60K и 80K Tower встроенной батареи нет, только внешняя.

Нюансы и грабли

Изделие рассчитано на коммерческое и промышленное применение (среда 2-й категории по ЭМС) — не бытовое использование без дополнительных мер защиты от помех.
Внутри ИБП есть электромеханические реле, размыкающие фазные проводники, но выходные клеммы могут оставаться под напряжением — перед работами проверяйте отсутствие напряжения мультиметром.
Не рекомендуется использовать с медицинскими приборами и оборудованием жизнеобеспечения.
У 60K/80K Tower нет встроенной батареи (в таблице характеристик — «Нет») — автономность целиком зависит от внешнего батарейного блока.

Документация

Ippon — Innova RT 33 20K/40K/60K/80K Tower, руководство пользователя
