Ippon Innova TB — онлайн ИБП башенного типа 1000-3000 ВА для сервера и стойки

Онлайн ИБП (топология двойного преобразования) с чистой синусоидой, слотом SNMP/HTTP и портами RS-232/USB — для сервера, стойки СКС/видеонаблюдения.

Модели семейства

Innova TB 10001000 ВА / 900 Вт, батарея 12В/9Ач х 2 шт.

Топология	Онлайн (двойное преобразование)
Полная / активная мощность	1000 ВА / 900 Вт
Форма напряжения	Чистая синусоида
Диапазон входного напряжения при 100% нагрузке	180-300 В
Батарея	12В/9Ач х 2 шт.
Время автономии при 30% нагрузке	22 мин.
Размер (ШхВхГ) / вес нетто	140 х 184 х 324 мм / 8.5 кг
КПД в линейном режиме	> 89%

Innova TB 20002000 ВА / 1800 Вт, батарея 12В/9Ач х 4 шт.

Топология	Онлайн (двойное преобразование)
Полная / активная мощность	2000 ВА / 1800 Вт
Форма напряжения	Чистая синусоида
Диапазон входного напряжения при 100% нагрузке	180-300 В
Батарея	12В/9Ач х 4 шт.
Время автономии при 30% нагрузке	23.1 мин.
Размер (ШхВхГ) / вес нетто	151 х 225 х 390 мм / 15.7 кг
КПД в линейном режиме	> 90%

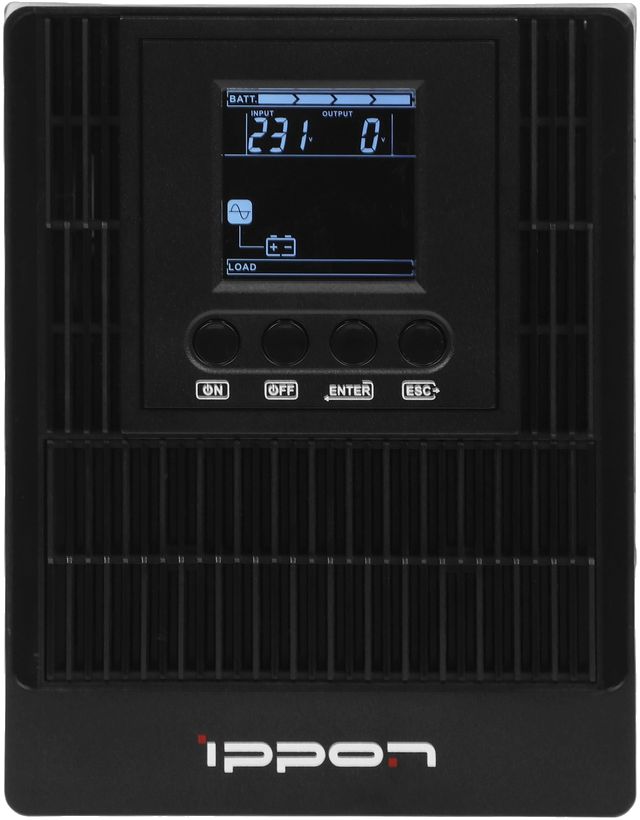

Innova TB 30003000 ВА / 2700 Вт, батарея 12В/9Ач х 6 шт., выход через клеммный блок.

Топология	Онлайн (двойное преобразование)
Полная / активная мощность	3000 ВА / 2700 Вт
Форма напряжения	Чистая синусоида
Диапазон входного напряжения при 100% нагрузке	180-300 В
Батарея	12В/9Ач х 6 шт.
Время автономии при 30% нагрузке	23.8 мин.
Размер (ШхВхГ) / вес нетто	196 х 342 х 412 мм / 23.8 кг
КПД в линейном режиме	> 91%

Мониторинг и управление — ПО Power Master через USB или RS-232; ЖК-дисплей показывает входное/выходное напряжение, частоту, нагрузку и заряд батареи.
Универсальный слот принимает опциональные карты (например, SNMP/HTTP) для удалённого администрирования.
Есть режим ECO (повышенная эффективность, КПД > 97%) и режим преобразователя частоты (снижение нагрузочной способности на 40%, байпас недоступен).
Разъём EPO — аварийное отключение питания.

Перед подключением ИБП установить на входе автоматический выключатель и контактор защиты от обратного тока с номинальным током больше входного тока ИБП.
Устанавливать в защищённом, чистом, проветриваемом помещении; не подключать лазерные принтеры и другие приборы с большим пусковым током.
Перед первым использованием заряжать батарею 4 часа для максимальной ёмкости.
Розетка подключения должна иметь защитное заземление и быть защищена автоматом на 10 А (модели 1-2 кВт) или 16 А (модель 3 кВт).

Сервер или стойка СКС/видеонаблюдения

Онлайн-топология с чистой синусоидой и слотом SNMP/HTTP для удалённого мониторинга подходит для серверной или коммутационного узла.

Какая топология у Innova TB?

Онлайн, двойное преобразование — нагрузка постоянно питается через инвертор, а не переключается на батарею при сбое сети.

Можно ли удалённо мониторить ИБП по сети?

Да, в заднюю панель устанавливается опциональная карта SNMP/HTTP в универсальный слот.

У модели TB 3000 выход — клеммный блок (плюс розетка C19), а не только розетки IEC C13, как у TB 1000/2000 — учитывайте это при разводке нагрузки.
Сумма токов утечки ИБП и подключённого оборудования не должна превышать 3.5 мА при вводе в эксплуатацию.
Гарантия на ИБП Innova RT II/RT 33/RT 3-1/Unity RT 3-3 действует только с момента ПНР, выполненного инженерами Ippon или АСЦ — для TB эта оговорка в тексте не сделана, но комплект гарантийных условий общий для линейки.
