Ippon Innova Unity RT 3-3 — трёхфазный онлайн ИБП 10-20 кВА, стойка/пол, IoT

Трёхфазный онлайн ИБП, монтаж в стойку или вертикально, с внешними батарейными модулями (EBM), портом Ethernet для IoT и приложением Winpower View.

Модели семейства

Innova Unity RT 3-3 10K10 кВА / 10 кВт, батарея внешняя (EBM) ±120 В.

Топология	Онлайн
Полная / активная мощность	10 кВА / 10 кВт
Номинальное напряжение (вход/выход)	220/230/240 В; 380/400/415 В
Форма напряжения	Синусоидальный сигнал
Батарея (EBM)	Необслуживаемая герметичная свинцово-кислотная, 12В/9Ач х 20 шт (±120 В)
Размер (ШхВхГ) / масса нетто	438 х 258 х 559 мм / 84,8 кг
Уровень шума	≤55 дБ
КПД в линейном режиме / ECO	>95% / >98%

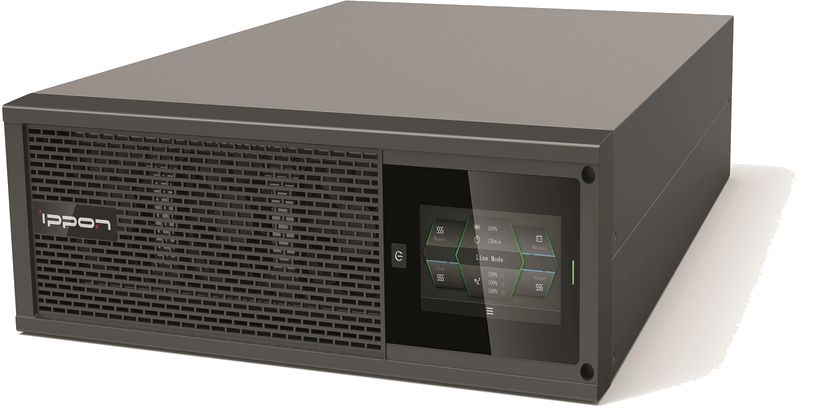

Innova Unity RT 3-3 20K20 кВА / 20 кВт, батарея внешняя (EBM) ±240 В.

Топология	Онлайн
Полная / активная мощность	20 кВА / 20 кВт
Номинальное напряжение (вход/выход)	220/230/240 В; 380/400/415 В
Форма напряжения	Синусоидальный сигнал
Батарея (EBM)	Необслуживаемая герметичная свинцово-кислотная, 12В/9Ач х 40 шт (±240 В)
Размер (ШхВхГ) / масса нетто	438 х 387 х 559 мм / 145,8 кг
Уровень шума	≤55 дБ
КПД в линейном режиме / ECO	>96% / >98,8%

Как это работает и подключается

Монтаж — вертикально или в 19-дюймовую стойку (комплект направляющих и монтажных планок в поставке); так же монтируется внешний батарейный модуль EBM.
Связь с ПК — USB type B и RS-232; универсальный слот принимает опциональные карты; поддерживаются Windows server 2003-2010, Linux, Sun Solaris, IBM Aix, HP-UX, FreeBSD, MAC.
Встроенный порт Ethernet (RJ45) и опциональный порт WLAN для соединения с IoT и мобильным приложением Winpower View.
Автоматический байпас; до 3 ИБП можно объединить в параллельную систему для наращивания мощности и резервирования.
Разъём EPO — аварийное отключение питания; предусмотрены сухие контакты (Dry Contact).

Монтаж

Все операции — распаковку, подъём, монтаж в стойку — выполнять вдвоём.
Номинальный ток главного входа (3 фазы): 22 А (10K), 35 А (20K); номинальный ток входа байпаса (3 фазы): 16 А (10K), 24 А (20K) — при фазном напряжении 220 В.
Время заряда батареи из состояния полного разряда — 3 часа до 90% заряда; зарядный ток регулируется в диапазоне 1-13 А.
Для EBM Innova Unity RT 3-3 20K на каждый ИБП требуется 2 модуля EBM (для положительной и отрицательной шины).

Примеры

Серверная стойка с удалённым мониторингом

Встроенный порт Ethernet и опциональный порт WLAN работают с мобильным приложением Winpower View — дистанционное управление и уведомления о событиях ИБП.

Частые вопросы

Можно ли поставить Unity RT 3-3 в 19-дюймовую стойку?

Да, конструкция рассчитана и на стоечный, и на вертикальный (напольный) монтаж; направляющие и планки идут в комплекте.

Батарея встроенная или отдельная?

Отдельная: внешний батарейный модуль (EBM) устанавливается рядом с ИБП тем же способом (стойка/вертикально).

Нюансы и грабли

От перегрузки в линейном режиме при нагрузке 105-125% ИБП переключается на автоматический байпас через 10 мин, при 125-150% — через 60 с, свыше 150% — через 500 мс.
Масса нетто указана без учёта веса направляющих в стойку (комплект — 0,2 кг): для 10K — 2 комплекта, для 20K — 3 комплекта.
В режиме «Конвертера» или двойного входа (главный вход и вход байпаса) характеристики ИБП снижаются до 60% номинала.
Гарантия на ИБП линейки Innova RT II/RT 33/RT 3-1/Unity RT 3-3 действует только с момента ПНР, выполненного инженерами Ippon или АСЦ.

Документация

Ippon — Innova Unity RT 3-3 10K/20K, руководство пользователя (ИБП и EBM)
