Ippon Innova Unity T — трёхфазный онлайн ИБП 10-20 кВА напольного исполнения с IoT

Трёхфазный онлайн ИБП (3 фазы вход/выход) напольного исполнения с цветным сенсорным ЖК-экраном, портом Ethernet для облачного мониторинга по MQTT и мобильным приложением Winpower View.

Модели семейства

Innova Unity T3-3 10K10000 ВА / 10000 Вт, батарея встроенная 12В/9Ач х 20 шт (±120 В).

Топология	Онлайн
Полная / активная мощность	10000 ВА / 10000 Вт
Номинальное напряжение (вход/выход)	220/230/240 В; 380/400/415 В
Форма напряжения	Синусоидальный сигнал
Батарея	Необслуживаемая герметичная свинцово-кислотная, 12В/9Ач х 20 шт (±120 В)
Время заряда из полного разряда	3 часа до 90% заряда
Размер (ШхВхГ)	300 x 805,5 x 633,2 мм
Степень защиты / шум	IP20 / <55 дБ

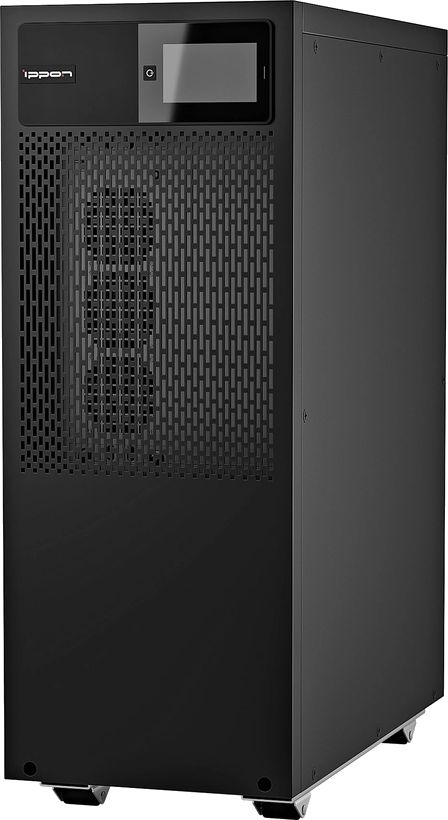

Innova Unity T3-3 20K20000 ВА / 20000 Вт, батарея встроенная 12В/9Ач х 40 шт (±240 В).

Топология	Онлайн
Полная / активная мощность	20000 ВА / 20000 Вт
Номинальное напряжение (вход/выход)	220/230/240 В; 380/400/415 В
Форма напряжения	Синусоидальный сигнал
Батарея	Необслуживаемая герметичная свинцово-кислотная, 12В/9Ач х 40 шт (±240 В)
Время заряда из полного разряда	3 часа до 90% заряда
Размер (ШхВхГ)	300 x 805,5 x 633,2 мм
Степень защиты / шум	IP20 / <55 дБ

Как это работает и подключается

На передней панели — кнопка включения, светодиодный индикатор и цветной сенсорный ЖК-экран (режим работы, состояние нагрузки, события, измерения, настройки); звуковое оповещение можно отключить.
Связь с ПК — USB type B, RS-232; интеллектуальный слот для опциональной сетевой платы (например, SNMP).
Сухие контакты (Dry Contact) и вход/выход для внешней сигнализации; разъём удалённого отключения питания (RPO).
До 3 ИБП можно объединить в одну параллельную систему для наращивания мощности и резервирования; к одному ИБП можно подключить до 3 дополнительных батарейных блоков EBM.

Монтаж

Активное ограничение тока короткого замыкания и отключение выхода — программным способом; ток зарядки регулируется в диапазоне 1-13 А.
При перегрузке в линейном режиме 105-125% — переключение на автоматический байпас через 10 мин, 125-150% — через 60 с, свыше 150% — через 500 мс.
Диапазон рабочей температуры — 0-50°C, со снижением мощности до 50% при 40-50°C; хранение — от -25 до +55°C.
В комплекте — краткое руководство пользователя, USB-кабель, винты (8 шт.), монтажные уголки (4 шт.), шины (6 шт.).

Примеры

Серверная под управлением разных ОС

Поддерживает Windows server, Linux, Linux AMD64, Sun Solaris, IBM Aix, HP-UX, FreeBSD, Unix Systems, MAC версии до 10.7 и выше.

Облачный мониторинг критических событий

Встроенный порт Ethernet передаёт информацию о критических событиях ИБП в мобильное приложение Winpower View (iOS/Android) через облако по протоколу MQTT.

Частые вопросы

Чем Unity T отличается от Unity RT 3-3?

Unity T — только напольное (тауэрное) исполнение с встроенной батареей; Unity RT 3-3 монтируется и в стойку, а батарея у него — отдельный внешний модуль EBM.

Как получать уведомления о событиях ИБП удалённо?

Через мобильное приложение Winpower View (iOS/Android) — подключение к облаку по протоколу MQTT через встроенный порт Ethernet.

Нюансы и грабли

КПД в линейном режиме >95% (10K) / >96% (20K), в режиме ECO >98% (10K) / >99% (20K) — при выборе режима учитывайте разницу тепловыделения (1700 БТЕ/ч у 10K против 3400 БТЕ/ч у 20K).
Защита от высоковольтных выбросов рассчитана на 445 Дж — для линий с частыми грозовыми перенапряжениями предусмотрите дополнительную защиту.
Степень защиты корпуса IP20 — не для пыльных или влажных помещений.
